دستگاه تست ارتعاش رطوبت عمودی افقی دو محور برای مواد هوافضا

1نام محصول و هدف

2ویژگی های محصول

دستگاه آزمایش لرزش

• قابلیت لرزش دو محور
  • دستگاه آزمایش لرزش قادر به تولید لرزش های عمودی و افقی است.ارائه یک شبیه سازی واقع بینانه تر از نیروهای چند جهت ای که توسط مواد هوافضا در طول پرواز تجربه می شوداین قابلیت دو محور بسیار مهم است زیرا قطعات هوافضا اغلب در معرض الگوهای ارتعاش پیچیده ای هستند، مانند آنهایی که ناشی از ارتعاش موتور، آشفتگی هوا،و صداهای ساختاری.
  • فرکانس های ارتعاش را می توان با دقت کنترل کرد، معمولاً از 1 هرتز تا 2000 هرتز. این محدوده گسترده امکان شبیه سازی انواع مختلف ارتعاش را فراهم می کند،از صداهای فرکانس پایین در طول پرواز و فرود تا لرزش های فرکانس بالا در طی پرواز فوق صوتیدامنه لرزش قابل تنظیم است، با محدوده 0.1 میلی متر تا 100 میلی متر (از اوج به اوج) ، که امکان بازتولید سطوح مختلف شدت لرزش را فراهم می کند.
• پروفایل های ارتعاش قابل تنظیم
  • اپراتورها دارای انعطاف پذیری برای ایجاد پروفایل های ارتعاش سفارشی بر اساس الزامات آزمایش خاص هستند. این پروفایل ها می توانند شامل ارتعاش های مستمر، شوک های متناوب،یا دنباله های پیچیده ای که سناریوهای ارتعاش واقعی را که توسط مواد هوافضا تجربه می شود تقلید می کنندبه عنوان مثال، یک پروفایل می تواند برای شبیه سازی لرزش در طول یک ماموریت فضایی طولانی مدت طراحی شود، از جمله لرزش در طول پرتاب، مانورهای مدار و ورود مجدد.
• ظرفیت بار مفید بالا
  • دستگاه آزمایش لرزش برای رسیدگی به طیف گسترده ای از مواد و اجزای هوافضا، از نمونه های کوچک و سنسورها تا قطعات ساختاری بزرگ طراحی شده است.معمولا قادر به تحمل چند صد کیلوگرم است، اطمینان حاصل شود که حتی بزرگترین و سنگین ترین قطعات هوافضا می توانند با دقت آزمایش شوند.

اتاق آزمایش دمای و رطوبت

• طیف گسترده ای از دما و رطوبت
  • اتاق آزمایش دمای و رطوبت که با دستگاه آزمایش لرزش ادغام شده است می تواند طیف بسیار گسترده ای از دمای معمولا از - 100 °C تا + 150 °C را به دست آورد.این محدوده گسترده برای شبیه سازی سرما شدید فضا و دماهای بالا در هنگام ورود مجدد یا در نزدیکی موتورها ضروری است.کنترل رطوبت می تواند رطوبت نسبی را از 5٪ تا 95٪ حفظ کند.آزمایش روی زمین و برخی از سناریوهای پرواز (مانند هنگام پرواز و فرود در شرایط مرطوب) نیاز به توانایی آزمایش در سطوح مرطوب مختلف دارد..
  • کنترل درجه حرارت و رطوبت بسیار دقیق است، با حاشیه خطای ± 0.3 °C برای درجه حرارت و ± 2٪ برای رطوبت.این دقت تضمین می کند که شرایط آزمایش از نزدیک شرایط محیطی واقعی را تکرار می کند، که نتایج آزمایش قابل اعتماد و ثابت را ارائه می دهد.
• تغییرات سریع دمای هوا و رطوبت
  • اتاق قادر به انتقال سریع درجه حرارت و رطوبت است، که برای شبیه سازی تغییرات ناگهانی در محیط بسیار مهم است. به عنوان مثال در طول ورود مجدد،مواد هوافضا با افزایش سریع دما مواجه می شونداین سیستم می تواند نرخ انتقال دما را تا ۱۰ درجه سانتیگراد در دقیقه و نرخ انتقال رطوبت را تا ۵ درصد در دقیقه به دست آورد، که امکان آزمایش واکنش مواد به این تغییرات ناگهانی را فراهم می کند.
• حجم آزمایش بزرگ
  • اتاق آزمایش دمای و رطوبت دارای حجم آزمایشی بزرگ است که به طور معمول از 3 m3 تا 20 m3 است.این حجم بزرگ می تواند چندین نمونه از مواد هوافضا یا حتی قطعات فرعی کامل را به طور همزمان در خود جای دهد، امکان آزمایش کارآمد و کاهش نیاز به اجراهای آزمایشی متعدد.داخل اتاق مجهز به قفسه ها و وسایل قابل تنظیم است تا موقعیت مناسب و نصب ایمن مواد در طول آزمایش را تسهیل کند..

کنترل و نظارت یکپارچه

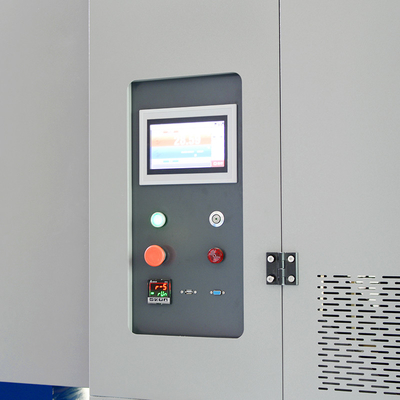

• رابط کاربری دوستانه
  • کل سیستم آزمایش از طریق یک رابط کاربر پسند کنترل می شود که روند عملیات را ساده می کند.رابط اجازه می دهد تا اپراتورها به راحتی تنظیم و تنظیم پارامترهای آزمایش برای لرزش (فریکونسی)، دامنه و انتخاب محور) و شرایط محیطی (درجه حرارت و رطوبت) ، نشان دادن وضوح وضعیت آزمایش فعلی، از جمله مقادیر همه پارامترها را فراهم می کند،زمان آزمایشو هر گونه آژیر یا هشدار.
• جمع آوری و تجزیه و تحلیل داده های جامع
  • سیستم آزمایش مجهز به یک سیستم جمع آوری اطلاعات جامع است و تمام داده های مربوطه را در طول آزمایش ثبت می کند. این شامل اندازه گیری لرزش در محور عمودی و افقی است.مشخصات دمای و رطوبت، و هرگونه خرابی مواد یا تغییرات عملکردی مشاهده شده. داده ها می توانند در یک پایگاه داده امن ذخیره شوند و با استفاده از ابزارهای نرم افزاری پیشرفته تجزیه و تحلیل شوند. سیستم می تواند گزارش های آزمایش دقیق تولید کند،از جمله نمودارها، نمودارها و تجزیه و تحلیل آماری، برای کمک به مهندسان و محققان در درک نتایج آزمایش و تصمیم گیری آگاهانه.
• نظارت و کنترل از راه دور
  • بسیاری از مدل های این سیستم آزمایش ترکیبی قابلیت نظارت و کنترل از راه دور را ارائه می دهند.این ویژگی به اپراتورها امکان می دهد تا پیشرفت آزمایش را کنترل کنند و پارامترهای آزمایش را از یک مکان از راه دور تنظیم کنند.، مانند یک مرکز کنترل هوافضا یا یک مرکز تحقیقاتی. این به ویژه برای عملیات آزمایش در مقیاس بزرگ یا زمانی که دسترسی فوری به سیستم آزمایش امکان پذیر نیست مفید است.

3پارامترهای خاص

• پارامترهای ارتعاش

  قدرت سایز نامی	300kgf-8000kgf
  محدوده فرکانس	DC-3000Hz
  حداکثر جابجایی	۵۱ تا ۱۰۰ میلی متر
  حداکثر شتاب	100 گرم
  حداکثر سرعت (m/s)	2.0
  مکس، بار مفید	300 تا 5000 کیلوگرم

• پارامترهای اتاق آزمایش دمای و رطوبت

  • مدل	FC-150	FC-270	FC-456	FC-1000
    ابعاد داخلی ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 × 95 × 60	100 × 100 × 100
    ابعاد بیرونی ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 × 210 × 170	154×202×176
    مواد داخلی	#304 فولاد ضد زنگ
    مواد خارجی	پودر پوشانده شده با #304 فولاد ضد زنگ
    محدوده دما	+ 150°C ~ - 70 °C
    دمای رزولوشن °C	0.01
    ثبات دمایی در درجه °C	±0.3
    دمای بالا °C	100	100	100	100
    زمان گرم کردن (دقیقه)	20	30	30	30
    دمای پایین	0، -40، -70	0، -40، -70	0، -40، -70	0، -40، -70
    زمان خنک شدن (در دقیقه)	20، 50، 70	20، 50، 70	20، 50، 70	20، 50، 70
    سیستم گردش هوا	سیستم کنوکشن مکانیکی
    سیستم خنک کننده	کمپرسور وارداتی، تبخیر دهنده بالاب، گازهای تهویه کننده
    سیستم گرمایش	SUS304 فولاد ضد زنگ گرم کننده با سرعت بالا
    کنترل کننده	پنل لمسی
    الزامات برق	3-فاز 380V ± 10% 50/60Hz
    دستگاه ایمنی	پنجره شیشه ای، سوراخ آزمایش 50 میلی متر، چراغ نشان دهنده عمل، نورپردازی جعبه، قفسه بین لایه* 2 عدد، حفاظت از بار سیستم مدار، حفاظت از بار کمپرسور، حفاظت از بار سیستم کنترل،حفاظت از بار سیستم گرمایش، حفاظت از بار بیش از حد، چراغ نشان دهنده خطا

4عملکرد محصول

• آزمایش قابلیت اطمینان
  • این سیستم با قرار دادن مواد هوافضا در معرض ارتعاشات عمودی و افقی همراه با تغییرات دمای و رطوبت، به شناسایی نقاط ضعف و نقاط شکست بالقوه کمک می کند.این اجازه می دهد تا برای بهبود خواص مواد و طرح های قطعات برای افزایش قابلیت اطمینان و دوام، کاهش خطر خرابی در مراحل بحرانی پرواز.
• بهینه سازی طراحی
  • داده های جمع آوری شده از آزمایش ها بینش ارزشمندی در مورد چگونگی واکنش مواد هوافضا به شرایط مختلف فراهم می کند. مهندسان می توانند از این اطلاعات برای بهینه سازی انتخاب مواد استفاده کنند.بهبود فرآیندهای تولیدبرای مثال، اگر یک ماده کامپوزیت در شرایط ارتعاش و دمای خاص نشانه های از هم پاشیدن را نشان دهد،طراحی می تواند برای بهبود مقاومت آن اصلاح شود.
• کنترل کیفیت
  • این سیستم به عنوان یک ابزار حیاتی برای کنترل کیفیت در صنعت هوافضا عمل می کند.تولید کنندگان می توانند اطمینان حاصل کنند که آنها با استانداردهای کیفیت مورد نیاز مطابقت دارند.این به جلوگیری از شکست های گران قیمت و اطمینان از ایمنی فضانوردان و موفقیت ماموریت های فضایی کمک می کند.
• آزمایش انطباق
  • بسیاری از مقررات و استانداردهای هوافضا نیاز به مواد و اجزای مورد آزمایش در شرایط مخصوص لرزش و محیط زیست دارند.دستگاه آزمایش ارتعاش عمودی افقی همراه با دمای، اتاق آزمایش رطوبت به تولید کنندگان امکان می دهد آزمایشات انطباق را انجام دهند تا اطمینان حاصل شود که محصولات آنها با این الزامات مطابقت دارند.

5تولید و تضمین کیفیت

• فرآیند تولیدی دقیق
  • ساخت این سیستم آزمایش ترکیبی از روش های کنترل کیفیت دقیق پیروی می کند.از ژنراتورهای ارتعاش و سنسورهای درجه حرارت و رطوبت تا الکترونیک کنترل و قاب ساختاری، از تامین کنندگان قابل اعتماد تهیه می شود و تحت بازرسی و آزمایش دقیق قرار می گیرد. فرآیند مونتاژ توسط تکنسین های بسیار آموزش دیده در یک محیط تمیز و کنترل شده انجام می شود.سیستم در مراحل متعدد در طول تولید کالیبراسیون و تأیید می شود تا دقت و عملکرد آن تضمین شود..
• صدور گواهینامه و اعتباربخشی کیفیت
  • سیستم آزمایش ما گواهینامه های کیفیت مربوطه را به دست آورده است، مانند استانداردهای ISO برای آزمایش تجهیزات و گواهینامه های خاص هوافضا.همچنین توسط آزمایشگاه های آزمایش مستقل تأیید شده است تا اطمینان حاصل شود که آن را با استانداردهای صنعت مطابقت دارد و نتایج دقیق و قابل اعتماد آزمایش را ارائه می دهد.ما به طور مداوم محصول خود را بر اساس آخرین پیشرفت های تکنولوژیکی و بازخورد مشتریان برای حفظ کیفیت و عملکرد بالا به روز می کنیم.

6زمینه های کاربرد و داستان های موفقیت

• آزمایش مواد ترکیبی
  • یک شرکت هوافضا از این سیستم برای آزمایش یک نوع جدید از مواد کامپوزیت برای بال هواپیما استفاده کرد. این مواد تحت ترکیبی از لرزش های عمودی و افقی قرار گرفتند.همراه با دما و رطوبت شدیدآزمایشات نشان داد که قدرت و دوام مواد تحت تاثیر رطوبت بالا و دمای پایین قرار دارد.با تغییر فرمول رزین و فرآیند تولید، شرکت توانست عملکرد این ماده را بهبود بخشد، اطمینان از قابلیت اطمینان بال های هواپیما را تضمین کند.
• آزمایش قطعات الکترونیکی
  • یک سازنده قطعات الکترونیکی هوافضا از این سیستم برای آزمایش عملکرد صفحه های مداری چاپی (PCB) استفاده کرد.PCB ها در معرض انواع ارتعاش و شرایط محیطی قرار گرفتند تا محیط پرواز را شبیه سازی کنند.آزمایش نشان داد که مفاصل سولدر بر روی PCB ها در معرض لرزش فرکانس بالا و تغییرات سریع دمای شکست می خورند.با بهبود فرآیند جوش و اضافه کردن مواد خنک کننده لرزش، سازنده قادر به افزایش قابلیت اطمینان PCB ها بود و خطر خرابی الکترونیک در طول پرواز را کاهش داد.
• آزمایشات مهر و چسب
  • یک شرکت تخصصی در بسته بندی هوافضا و چسب ها از این سیستم برای آزمایش عملکرد محصولات خود استفاده کرد.و چرخه رطوبت برای شبیه سازی شرایطی که در کاربردهای هوافضا مواجه می شوندآزمایشات نشان داد که برخی از مهر و چسب ها در شرایط رطوبت بالا و ارتعاش بالا اثربخشی خود را از دست می دهند.با تغییر فرمول محصولات و بهبود خواص چسبندگی آنها، شرکت قادر به توسعه غلات و چسب های قابل اعتماد برای استفاده در هوافضا بود.

7خدمات و پشتیبانی

• مشاوره فنی قبل از فروش
  • تیم ما از کارشناسان آزمایش هوافضا مشاوره های فنی عمیق را ارائه می دهد تا به مشتریان کمک کند توانایی ها و مناسب بودن سیستم را برای نیازهای آزمایش خاص خود درک کنند.ما ارائه نمایش و جلسات آموزشی برای آشنا کردن مشتریان با عملکرد و عملکرد سیستم قبل از خریدما همچنین در انتخاب پارامترهای آزمایش مناسب و لوازم جانبی بر اساس مواد هوافضا برای آزمایش کمک می کنیم.
• خدمات پس از فروش و نگهداری
  • ما خدمات کامل پس از فروش را ارائه می دهیم، از جمله نصب و راه اندازی در محل. تیم ما از تکنسین های باتجربه برای نگهداری منظم، کالیبراسیون،و تعمیرات اضطراریما قطعات یدکی واقعی و ارتقاء به موقع را برای اطمینان از عملکرد طولانی مدت و قابلیت اطمینان سیستم آزمایش فراهم می کنیم.ما همچنین قراردادهای خدماتی را ارائه می دهیم که شامل نگهداری پیشگیرانه و پشتیبانی فنی اولویت است.
• آموزش و پشتیبانی فنی
  • ما برنامه های آموزشی را برای کاربران جدید انجام می دهیم تا اطمینان حاصل کنیم که آنها می توانند به طور موثر سیستم تست را کار کنند و نتایج آزمایش را تفسیر کنند. تیم پشتیبانی فنی ما برای پاسخ به سوالات 24 ساعته در دسترس است.کمک به رفع مشکل، و ارائه راهنمایی در مورد بهینه سازی روش آزمایش.ما همچنین به روز رسانی نرم افزار و پشتیبانی از سیستم های جمع آوری داده ها و تجزیه و تحلیل را ارائه می دهیم تا سیستم را با آخرین ویژگی ها و فن آوری ها به روز نگه داریم.
