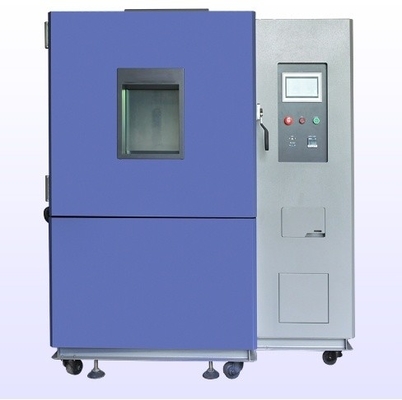

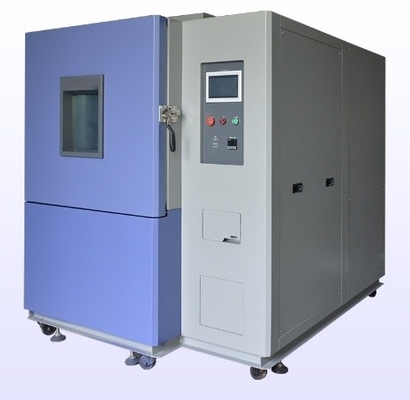

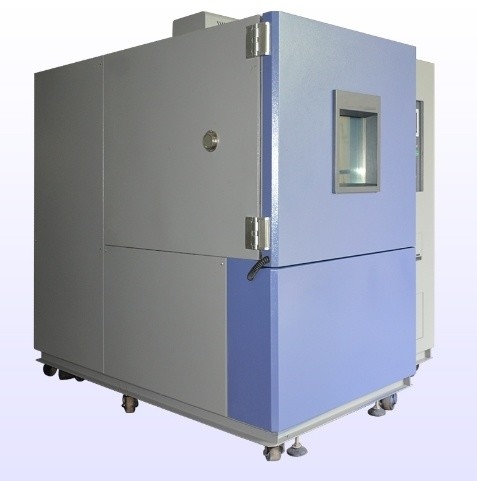

اتاق های آزمایش محیطی برای PLC ها و تبدیل کننده های فرکانس

1نام محصول و هدف

2ویژگی های محصول

سرعت تغییر درجه حرارت

• ارتفاع درجه حرارت با سرعت بالا
  • اتاق سفارشی می تواند نرخ تغییرات دمایی بسیار سریع را به دست آورد، به طور معمول از 15 °C / دقیقه تا 100 °C / دقیقه.اين سرعت بالا براي تقليد دقيق سناريوهاي واقعي که در آن اين قطعات صنعتي با نوسانات ناگهاني دماي مواجه مي شوند، خيلي مهم استبه عنوان مثال در یک کارخانه تولیدی که فرآیند تولید شامل چرخه های گرم و خنک سریع است،یا زمانی که تجهیزات در معرض تغییرات ناگهانی در دمای محیط به دلیل تهویه مطبوع یا شرایط آب و هوایی قرار می گیرند.توانایی کنترل دقیق سرعت تغییر دمای اجازه می دهد تا تست قابل اعتماد پاسخ اجزای به چنین فرایندهای حرارتی.
• طیف گسترده ای از دما
  • محدوده دمای اتاق سفارشی از -70 °C تا + 150 °C می باشد. این محدوده گسترده شرایط دمای شدید را که PLC ها، تبدیل کننده های فرکانس و سرو درایو ممکن است با آن روبرو شوند، پوشش می دهد.در مخازن سردخانه ای و یا تاسیسات در فضای باز در آب و هوای سرد، این اجزای ممکن است در معرض دماهای زیر صفر قرار بگیرند، در حالی که در کاربردهای صنعتی با قدرت بالا یا محیط هایی با تهویه ضعیف، می توانند به دماهای نسبتا بالا برسند.توانایی اتاق برای رسیدن به این دمای شدید امکان آزمایش جامع عملکرد قطعات را در کل طیف شرایط حرارتی مربوطه فراهم می کند.

شبیه سازی رطوبت

• کنترل دقیق رطوبت
  • رطوبت یک عامل مهم دیگر است که می تواند بر عملکرد قطعات اتوماسیون صنعتی تاثیر بگذارد.معمولاً از ۱۰ تا ۹۵ درصد رطوبت نسبیاین امکان را برای شبیه سازی شرایط رطوبت محیطی مختلف، مانند رطوبت بالا در مناطق ساحلی یا شرایط رطوبت در برخی از فرآیندهای تولید فراهم می کند.دقت کنترل رطوبت در حدود ±2٪ رطوبت نسبی است، اطمینان از آزمایش قابل اعتماد مقاومت اجزای در برابر مشکلات مربوط به رطوبت، مانند خوردگی، مدار کوتاه الکتریکی و تخریب اجزای.
• قابلیت چرخه رطوبت
  • این اتاق می تواند آزمایشات چرخه رطوبت را انجام دهد، جایی که سطح رطوبت بارها و بارها تغییر می کند تا تغییرات واقعی در رطوبت را که این اجزای ممکن است تجربه کنند تقلید کند. به عنوان مثال،در یک کارخانه که تغییرات دوره ای در فرآیند تولید وجود دارد که بر سطح رطوبت تأثیر می گذارداین آزمایشات چرخه رطوبت به شناسایی نقاط ضعف احتمالی در مهر و موم قطعات، مواد عایق،و اتصالات برق.

آزمایش سازگاری الکتریکی و الکترومغناطیسی (EMC)

• نظارت بر پارامترهای الکتریکی
  • اتاق سفارشی مجهز به سیستم های پیشرفته نظارت بر برق است که می تواند پارامترهای کلیدی الکتریکی PLC ها، تبدیل کننده های فرکانس و درایوهای سرو را در طول آزمایش محیط اندازه گیری کند.این شامل ولتاژ نظارتبا نظارت دقیق بر این پارامترها، سازندگان می توانند هرگونه مشکل الکتریکی را که ممکن است به دلیل تغییرات محیطی ایجاد شود، شناسایی کنند.مانند نوسانات ولتاژ یا افزایش قدرت.
• شبیه سازی و آزمایش EMC
  • در محیط های صنعتی، این قطعات اغلب در معرض تداخل الکترومغناطیسی (EMI) از سایر دستگاه های الکتریکی قرار می گیرند.از جمله تشعشعات الکترومغناطیسی، تخلیه الکتروستاتیک (ESD) و فرایندهای سریع الکتریکی (EFT).تولید کنندگان می توانند اطمینان حاصل کنند که آنها با استانداردهای مربوطه EMC مطابقت دارند و در برابر تداخل الکترومغناطیسی ایمن هستندکه می تواند باعث خرابی یا خطا در عملکرد این دستگاه ها شود.

پروفایل های تست قابل تنظیم

• چرخه های محیط زیست قابل برنامه ریزی
  • اپراتورها انعطاف پذیری ایجاد پروفایل های آزمایش بسیار قابل تنظیم دارند که سناریوهای پیچیده و واقعی انتقال زیست محیطی را شبیه سازی می کنند.این پروفایل ها می توانند ترکیبی از تغییرات دمایی را شامل شوند.، تغییرات رطوبت و حوادث EMC، همه برنامه ریزی شده برای رخ دادن در یک دنباله و مدت زمان خاص. به عنوان مثال،یک پروفایل آزمایش می تواند برای تقلید از شرایط محیطی که یک PLC در طول یک روز معمولی در یک کارخانه تولید تجربه می کند طراحی شود.، از جمله قرار گرفتن در معرض دما و رطوبت مختلف و همچنین اختلالات بالقوه EMC.
• قطعه - سفارشی سازی خاص
  • اتاق را می توان سفارشی کرد تا ابعاد خاص و الزامات PLC های مختلف، تبدیل کننده های فرکانس و درایوهای سرو را در بر گیرد.لوازم خاص و نگهدارنده می تواند طراحی شود تا قطعات را در طول آزمایش به طور ایمن نگه دارد، اطمینان از هماهنگی مناسب و قرار گرفتن در معرض شرایط محیطی.اتاق می تواند با رابط های طراحی شده سفارشی برای اتصال اجزای و نظارت بر پارامترهای عملکرد خود را در زمان واقعی در طول آزمایش های چرخه محیط مجهز باشد.

ویژگی های ایمنی

• حفاظت از بیش از حد درجه حرارت و بیش از حد رطوبت
  • اتاق سفارشی مجهز به سیستم های پیشرفته حفاظت از بیش از حد درجه حرارت و رطوبت است. در صورت خرابی یا افزایش غیر منتظره در درجه حرارت یا رطوبت،سیستم به طور خودکار گرمایش را خاموش می کند.عناصر خنک کننده یا مرطوب کننده / مرطوب کننده برای جلوگیری از آسیب به اجزای و خود اتاق.این ویژگی ایمنی فرآیند آزمایش را تضمین می کند و از تخریب تجهیزات صنعتی با ارزش به دلیل گرم شدن بیش از حد یا رطوبت بیش از حد محافظت می کند.
• اقدامات ایمنی برق
  • با توجه به ماهيت الکتريکي اين قطعات، اتاق با تدابير سختگير امنيت الکتريکي طراحی شده است.و عایق برقاین ویژگی های ایمنی از اپراتورها در برابر خطرات الکتریکی محافظت می کنند و عملکرد قابل اعتماد اتاق آزمایش و اجزای مورد آزمایش را تضمین می کنند.

کاربری دوستانه و نظارت

• رابط کنترل بصری
  • اتاق سفارشی مجهز به یک رابط کنترل بصری است که فرآیند عملیات را ساده می کند. رابط اجازه می دهد تا اپراتورها به راحتی پارامترهای آزمایش را تنظیم و تنظیم کنند.مثل نرخ تغییر دماهمچنین نشان دادن وضعیتی از وضعیت فعلی آزمایش از جمله دمای واقعی، رطوبت، پارامترهای الکتریکی،و زمان آزمون گذشتهطراحی کاربر پسند تضمین می کند که حتی اپراتورهای دارای تخصص فنی محدود می توانند به طور موثر آزمایشات را بر روی این اجزای اتوماسیون صنعتی انجام دهند.
• نظارت و کنترل از راه دور
  • بسیاری از مدل های اتاق سفارشی قابلیت نظارت و کنترل از راه دور را ارائه می دهند. این ویژگی برای تولید کنندگان صنعتی و تیم های تعمیر و نگهداری بسیار مفید است.از آنجا که به آنها امکان می دهد پیشرفت آزمایش را نظارت کنند و پارامترهای آزمایش را از یک مکان از راه دور تنظیم کنند، مانند یک دفتر یا یک اتاق کنترل. این به ویژه برای آزمایش های طولانی مدت یا زمانی که چندین آزمایش به طور همزمان انجام می شود مفید است.نظارت و کنترل از راه دور امکان مداخله در صورت هر گونه مشکل را فراهم می کند، تضمین عملکرد بدون مشکل و کارآمد فرآیند آزمایش.

3پارامترهای خاص

• مدل	FC-150	FC-270	FC-456	FC-1000
  ابعاد داخلی ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 × 95 × 60	100 × 100 × 100
  ابعاد بیرونی ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 × 210 × 170	154×202×176
  مواد داخلی	#304 فولاد ضد زنگ
  مواد خارجی	پودر پوشانده شده با #304 فولاد ضد زنگ
  محدوده دما	+ 150°C ~ - 70 °C
  دمای رزولوشن °C	0.01
  ثبات دمایی در درجه °C	±0.3
  دمای بالا °C	100	100	100	100
  زمان گرم کردن (دقیقه)	20	30	30	30
  دمای پایین	0، -40، -70	0، -40، -70	0، -40، -70	0، -40، -70
  زمان خنک شدن (در دقیقه)	20، 50، 70	20، 50، 70	20، 50، 70	20، 50، 70
  سیستم گردش هوا	سیستم کنوکشن مکانیکی
  سیستم خنک کننده	کمپرسور وارداتی، تبخیر دهنده بالاب، گازهای تهویه کننده
  سیستم گرمایش	SUS304 فولاد ضد زنگ گرم کننده با سرعت بالا
  کنترل کننده	پنل لمسی
  الزامات برق	3-فاز 380V ± 10% 50/60Hz
  دستگاه ایمنی	پنجره شیشه ای، سوراخ آزمایش 50 میلی متر، چراغ نشان دهنده عمل، نورپردازی جعبه، قفسه بین لایه* 2 عدد، حفاظت از بار سیستم مدار، حفاظت از بار کمپرسور، حفاظت از بار سیستم کنترل،حفاظت از بار سیستم گرمایش، حفاظت از بار بیش از حد، چراغ نشان دهنده خطا

4عملکرد محصول

• ارزیابی عملکرد
  • با قرار دادن PLC ها، کنورترهای فرکانس و درایوهای سرو در چرخه های محیطی با سرعت تغییر، اتاق سفارشی به ارزیابی عملکرد آنها در شرایط پویا کمک می کند.این شامل ارزیابی پارامترهای مانند سرعت پردازش، دقت کنترل، تنظیم سرعت موتور و قابلیت اطمینان ارتباطات. به عنوان مثال، تغییرات سریع دمای می تواند عملکرد میکروکنترلرهای PLC را تحت تاثیر قرار دهد.در حالی که رطوبت می تواند بر عایق قطعات الکتریکی در تبدیل کننده های فرکانس و درایوهای سرو تاثیر بگذاردبا اندازه گیری این پارامترها، تولید کنندگان می توانند درک کنند که عملکرد اجزای چگونه تحت تاثیر قرار می گیرد و برای بهبود عملکرد کلی آنها بهبود می یابند.
• آزمایش قابلیت اطمینان
  • اتاق سفارشی می تواند برای آزمایش قابلیت اطمینان این اجزای اتوماسیون صنعتی در شرایط محیطی با سرعت تغییر استفاده شود.قرار گرفتن مکرر در معرض تغییرات شدید دمایی، تغییرات رطوبت و حوادث EMC می تواند باعث فشار بر سازه های داخلی قطعات و مدارهای الکترونیکی شود و منجر به خرابی احتمالی در طول زمان شود.با قرار دادن قطعات به چرخه های متعدد از این شرایط محیطی، سازندگان می توانند نقاط ضعف بالقوه را شناسایی کنند و دوام اجزای را بهبود بخشند.این کمک می کند تا اطمینان حاصل شود که قطعات می توانند بدون خرابی در کاربردهای طولانی مدت در کاربردهای صنعتی مقاومت کنند.
• ارزیابی دوام
  • ارزیابی دوام موثر برای این قطعات بسیار مهم است، زیرا آنها باید عمر طولانی در محیط های صنعتی داشته باشند.اتاق سفارشی به تولید کنندگان اجازه می دهد تا اثرات تجمعی استرس های محیطی را در طول یک دوره طولانی شبیه سازی کنندبا آزمایش اجزای قدیمی در شرایط محیطی که سخت تر از شرایط عادی کار می کنند،سازندگان می توانند طول عمر اجزای را برآورد کنند و تعیین کنند که آیا آنها برای استفاده طولانی مدت در فرآیندهای صنعتی مناسب هستند.
• آزمایش سازگاری
  • در یک سیستم اتوماسیون صنعتی، این اجزای اغلب نیاز به کار با دستگاه ها و سیستم های دیگر دارند.تبدیل کننده های فرکانسبا قرار دادن این قطعات در معرض چرخه های محیطی مشابه،تولید کنندگان می توانند اطمینان حاصل کنند که آنها می توانند عملکرد پایدار و عملکرد مناسب را در هنگام قرار گرفتن در معرض شرایط محیطی مختلف حفظ کنند.این به جلوگیری از مشکلات سازگاری که می تواند منجر به خرابی سیستم یا کاهش بهره وری در سیستم های اتوماسیون صنعتی شود، کمک می کند.

5تولید و تضمین کیفیت

• فرآیند تولیدی دقیق
  • ساخت اتاق آزمایش محیط زیست با سرعت تغییر سریع طبق روش های کنترل کیفیت سختگیرانه ای انجام می شود.از بدن اتاق و مواد عایق به سنسورهای دمایی، حسگرهای رطوبت، سیستم های نظارت بر برق و کنترل الکترونیک، از تامین کنندگان قابل اعتماد تهیه می شود و تحت بازرسی و آزمایش دقیق قرار می گیرد.
  • فرآیند مونتاژ توسط تکنسین های بسیار ماهر در یک محیط تمیز و کنترل شده انجام می شود.اتاق در مراحل متعدد در طول تولید برای اطمینان از دقت و عملکرد آن کالیبراسیون و تأیید می شوداین شامل آزمایش سیستم کنترل دمای، سیستم کنترل رطوبت، سیستم های شبیه سازی EMC و عملکرد تمام ویژگی های ایمنی است.
• صدور گواهینامه و اعتباربخشی کیفیت
  • اتاق آزمایش محیط زیست با سرعت تغییر شده ما گواهینامه های کیفیت مربوطه را به دست آورده استمانند استانداردهای ISO برای تجهیزات آزمایش محیط زیست و استانداردهای خاص صنعت اتوماسیون صنعتیهمچنین توسط آزمایشگاه های تست مستقل تأیید شده است تا اطمینان حاصل شود که الزامات سختگیرانه صنعت را برآورده می کند و نتایج آزمایش دقیق و قابل اعتماد را ارائه می دهد.
  • ما به طور مداوم محصول خود را بر اساس آخرین پیشرفت های تکنولوژیکی و بازخورد مشتریان به روز می کنیم و بهبود می بخشیم.این تضمین می کند که اتاق آزمایش محیط زیست سفارشی ما در خط مقدم فناوری آزمایش قطعات اتوماسیون صنعتی باقی می ماند.

6زمینه های کاربرد و داستان های موفقیت

• توسعه PLC
  • یک سازنده برجسته PLC نسل جدیدی از PLC های با کارایی بالا را توسعه می داد.PLC ها در اتاق آزمایش محیطی با سرعت تغییر سریع مورد آزمایش قرار گرفتند تا عملکرد آنها را تحت تغییرات سریع درجه حرارت ارزیابی کنند.، تغییرات رطوبت و اختلالات EMC. آزمایش نشان داد که ماژول ارتباطی PLC در سطوح رطوبت بالا و در حین حوادث EMC مستعد خطا بود. بر اساس این نتیجه،تولید کننده محافظ و عایق ماژول ارتباطات را بهبود بخشید و الگوریتم های نرم افزاری آن را بهینه کردPLC های جدید از تمام آزمایشات بعدی عبور کردند و عملکردهای ارتباطی و کنترل قابل اعتماد را حتی در محیط های صنعتی خشن ارائه دادند.
• بهینه سازی فرکانس کنورتر
  • یک تامین کننده کنورتر فرکانس به دنبال بهینه سازی عملکرد و دوام محصولات خود بود.تبدیل کننده های فرکانس در اتاق سفارشی آزمایش شدند تا شرایط محیطی را که در کاربردهای صنعتی تجربه می کنند شبیه سازی کنندآزمایش نشان داد که ماژول های قدرت کنورتر فرکانس در دمای بالا و تحت بار سنگین بیش از حد گرم می شوند.سپس تامین کننده طراحی بخارگر را بهبود بخشید و فن های خنک کننده کارآمدتر را به ماژول های قدرت اضافه کردفرکانس کنورترهای به روز شده تمام آزمایش ها را پشت سر گذاشتند و کنترل سرعت موتور را حتی در فرایندهای صنعتی با درجه حرارت بالا و بار بالا، پایدار و کارآمد فراهم کردند.
• تست سازگاری درایو سرو
  • یک یکپارچه ساز سیستم اتوماسیون صنعتی در حال یکپارچه سازی یک درایو سرو جدید در یک سیستم تولید موجود بود. The servo drive and the other components of the system were tested in the custom fast - change - rate environmental test chamber to evaluate their compatibility under different environmental conditionsآزمایش برخی مشکلات ارتباطی و تداخل سیگنال بین سرو درایو و PLC را در درجه حرارت و رطوبت مشخص شناسایی کرد.یکپارچه کننده با تولید کنندگان قطعات کار کرد تا پروتکل های ارتباطی را تنظیم کند و فیلترهای EMC را اضافه کنداین سیستم یکپارچه تمام آزمایش ها را پشت سر گذاشت و کنترل یکپارچه و قابل اعتماد فرآیند تولید را حتی در شرایط محیط زیست چالش برانگیز فراهم کرد.

7خدمات و پشتیبانی

• مشاوره فنی قبل از فروش
  • تیم ما از کارشناسان آزمایش قطعات اتوماسیون صنعتی مشاوره های فنی عمیق را برای کمک به تولید کنندگان صنعتی، تامین کنندگان،و یکپارچه سازان سیستم توانایی ها و مناسب بودن اتاق آزمایش محیطی با سرعت تغییر سریع را برای نیازهای خاص آزمایش خود درک می کنند.ما پیش نمایش و جلسات آموزشی را برای آشنا کردن مشتریان با عملکرد و عملکرد اتاق قبل از خرید ارائه می دهیم.ما همچنین در انتخاب مدل اتاق مناسب و پارامترهای آزمایش بر اساس الزامات مشتری کمک می کند.
• خدمات پس از فروش و نگهداری
  • ما خدمات کامل پس از فروش را ارائه می دهیم، از جمله نصب و راه اندازی در محل. تیم ما از تکنسین های باتجربه برای نگهداری منظم، کالیبراسیون،و تعمیرات اضطراریما قطعات یدکی واقعی و ارتقاء به موقع را برای اطمینان از عملکرد طولانی مدت و قابلیت اطمینان اتاق فراهم می کنیم.
  • ما همچنین قراردادهای خدماتی را ارائه می دهیم که شامل نگهداری پیشگیرانه و پشتیبانی فنی اولویت است.هدف ما این است که اطمینان حاصل شود که مشتریان ما سفارشی سریع تغییر- نرخ اتاق آزمایش زیست محیطی همیشه در حالت کار بهینه است، که نتایج دقیق و قابل اطمینان آزمایش را ارائه می دهد.
• آموزش و پشتیبانی فنی
  • ما برنامه های آموزشی را برای کاربران جدید انجام می دهیم تا اطمینان حاصل کنیم که آنها می توانند به طور موثر اتاق آزمایش محیط زیست با سرعت سریع تغییر را کار کنند و نتایج آزمایش را تفسیر کنند.تیم پشتیبانی فنی ما برای پاسخ به سوالات 24/7 در دسترس است، کمک به رفع مشکل و ارائه راهنمایی در مورد بهینه سازی روش آزمایش.
  • ما همچنین به روز رسانی نرم افزار و پشتیبانی از سیستم های کنترل و نظارت اتاق را برای نگه داشتن آن با آخرین ویژگی ها و فن آوری ها ارائه می دهیم.
