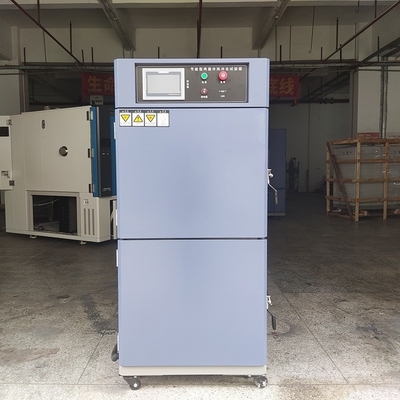

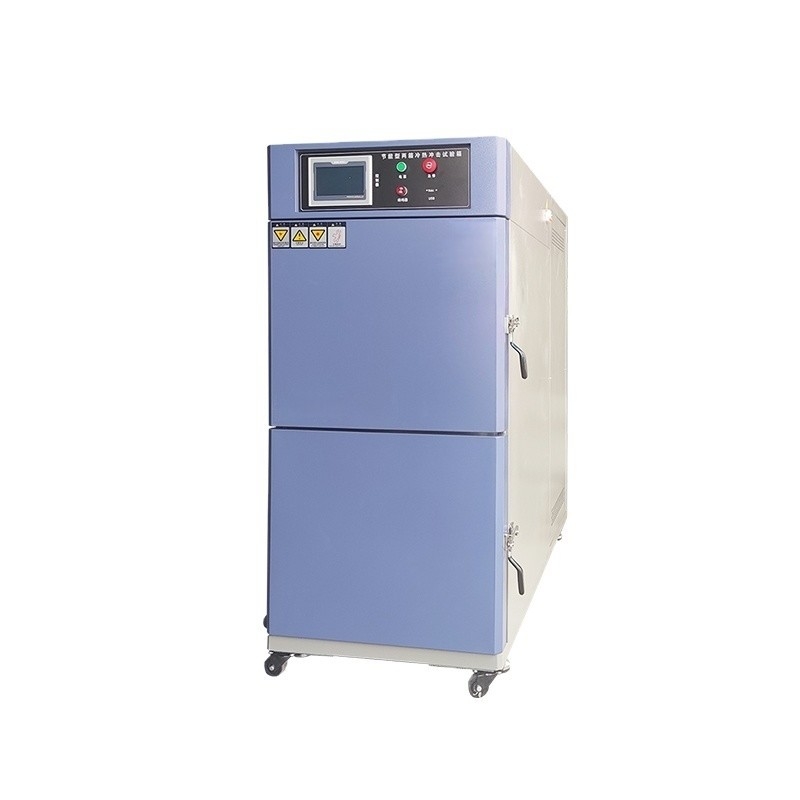

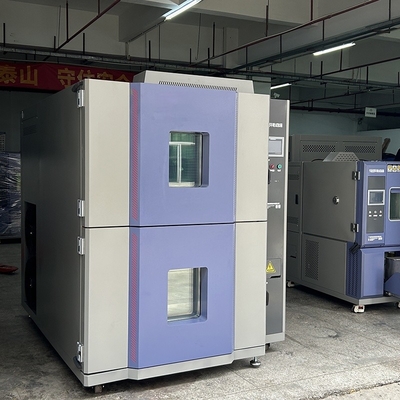

اتاق های آزمایش شوک حرارتی سفارشی با استانداردهای JESD22-A106B مطابقت دارد

1نام محصول و هدف

2ویژگی های محصول

• ساخت اتاق های محکم و با عملکرد بالا
  • اتاق از مواد مقاوم در برابر گرما ساخته شده است که می توانند به نیروهای حرارتی شدید تحمل کنند. دیواره ها از فولاد آلیاژ با قدرت بالا ساخته شده اند.ترکیب شده با لایه های عایق حرارتی پیشرفته برای به حداقل رساندن انتقال گرما بین مناطق گرم و سرددرب با مکانیزم مهر و موم دقیق و پنجره مشاهده طراحی شده است، که به اپراتورها اجازه می دهد تا بدون به خطر انداختن یکپارچگی اتاق، روند آزمایش را از نزدیک کنترل کنند.فضای داخلی با قفسه ها و لوازم سفارشی طراحی شده است، امکان پذیر است که انواع مختلفی از ابعاد و اشکال قطعات را در خود جای داده و قرار گرفتن در معرض شرایط شوک حرارتی را تضمین کند.
• سیستم کنترل درجه حرارت فوق دقیق و چرخه
  • محدوده دما و چرخه: قادر به دستیابی به محدوده دما گسترده ای، به طور معمول از -80 °C تا +150 °C. سیستم می تواند چرخه دما سریع بین مناطق گرم و سرد را اجرا کند.با یک زمان انتقال کوتاه از چند ثانیهاین برای تقلید از تغییرات ناگهانی دمایی که قطعات الکترونیکی ممکن است تجربه کنند بسیار مهم است. کنترل دمای دقیق در حدود ± 0.2 °C است.ارائه نتایج آزمایش بسیار قابل اعتماد و قابل تکرار.
  • پروفایل های دما قابل برنامه ریزی: سیستم کنترل اتاق اجازه ایجاد و اجرای پروفایل های دما پیچیده و سفارشی را می دهد. اپراتورها می توانند سطوح دمی خاص را تعریف کنند،زمان اقامت در هر منطقه، و توالی و تعداد چرخه های شوک حرارتی برای تکرار طیف متنوعی از شرایط تولید و عملیاتی دنیای واقعی.این انعطاف پذیری امکان آزمایش جامع اجزای تحت سناریوهای مهم ماموریت مختلف را فراهم می کند.
• پنل کنترل بصری و رابط جمع آوری داده
  • پنل کنترل برای استفاده آسان توسط مهندسان نیمه هادی و الکترونیک طراحی شده است. این یک رابط کاربر پسند را ارائه می دهد که اجازه می دهد تا تنظیم و تنظیم تمام پارامترهای آزمایش را بدون تلاش انجام دهد.از جمله دمایاین پانل همچنین نمایشگر در زمان واقعی دمای فعلی در هر دو منطقه، وضعیت فرآیند آزمایش و هر گونه هشدار یا هشدار را فراهم می کند.این اتاق با یک سیستم جمع آوری داده جامع که تمام داده های مربوط به آزمایش را ثبت می کند، ادغام شده است.این شامل تاریخچه دمای دقیق، تعداد چرخه ها و هرگونه تغییرات قابل مشاهده در ویژگی های الکتریکی، فیزیکی یا عملکردی اجزای مورد آزمایش است.اطلاعات را می توان در یک فضای امن ذخیره کرد.، فرمت رمزگذاری شده در حافظه داخلی اتاق یا صادر شده به دستگاه های ذخیره سازی خارجی برای تجزیه و تحلیل عمیق و گزارش.این سیستم همچنین می تواند گزارش های آزمایش دقیق را در فرمت های استاندارد مختلف تولید کند..
• ویژگی های ایمنی و امنیت بهبود یافته
  • برای اطمینان از ایمنی اپراتورها و حفاظت از نمونه های حساس آزمایش و خود اتاق، مجموعه ای از ویژگی های پیشرفته ایمنی و امنیت در آن گنجانده شده است.این شامل لایه های متعدد از بیش از حد درجه حرارت و بیش از حد در حال حاضر حفاظت، دکمه های توقف اضطراری با مدارهای اضافی، و آژیر برای هر نوسانات دمای غیرطبیعی، خرابی تجهیزات، یا نقض امنیت.اين اتاق مجهز به ميكانيزم هاي کنترل ورودي هست، مانند احراز هویت بیومتریک یا خوانندگان کارت هوشمند، برای جلوگیری از دسترسی غیرمجاز و حفاظت از فعالیت های آزمایش طبقه بندی شده.دارای یک سیستم خاموش کننده آتش مستقل و مکانیسم های تهویه و اگزوز مناسب برای مدیریت هر گونه گاز یا بخار بالقوه خطرناک است که ممکن است در طول آزمایش تولید شود..

3پارامترهای خاص

• محدوده دما و دقت
  • محدوده دمای -80 °C تا +150 °C با دقت ± 0.2 °C یک محفظه آزمایش جامع و دقیق را ارائه می دهد.قطعات الکترونیکی اغلب به دلیل ساختار و عملکرد داخلی پیچیده خود، الزامات سختگیرانه ای در مورد تحمل دما دارند.به عنوان مثال، ویژگی های الکتریکی ترانزیستور می تواند به طور قابل توجهی با دمای تغییر کند و کنترل دقیق دمای برای ارزیابی ثبات آن ضروری است.طیف گسترده ای از دما اجازه می دهد تا برای ارزیابی اجزای در هر دو شرایط بسیار سرد و گرم، اطمینان از انطباق با JESD22-A106B.
• پارامترهای چرخه شوک حرارتی
  • اتاق را می توان برنامه ریزی کرد تا تعداد قابل تنظیم چرخه های شوک حرارتی را انجام دهد، از چند ده تا چند هزار،بسته به الزامات خاص قطعه و عمر انتظار شده آنزمان اقامت در هر منطقه دمایی را می توان از میلی ثانیه به ساعت تنظیم کرد، که شبیه سازی طیف گسترده ای از سناریوهای تولید و عملیاتی را امکان پذیر می کند.یک مدار یکپارچه مورد استفاده در یک دستگاه تلفن همراه ممکن است نیاز به مقاومت کوتاه داشته باشد، چرخه های شوک حرارتی مکرر در طول استفاده از آن، در حالی که یک جزء در یک سرور ممکن است چرخه های طولانی تر و کمتر را تجربه کند.
• حجم آزمایش و ظرفیت بار مفید
  • این اتاق دارای حجم انعطاف پذیر آزمایش است که معمولاً از 1 m3 تا 5 m3 می باشد تا بتواند تعداد قابل توجهی از اجزای الکترونیکی را در خود جای دهد.ظرفیت بار مفید برای حمل اقلام کوچک اما بسیار ارزشمند و حساس طراحی شده استاین امکان را برای آزمایش قطعات جداگانه یا دسته های کوچک از قطعات در یک محیط کنترل شده و دقیق فراهم می کند.
• فرکانس و وضوح نمونه گیری داده ها
  • سیستم جمع آوری داده ها داده ها را در فرکانس بالا تا 1200 هرتز نمونه برداری می کند. داده های دمایی دارای وضوح 0.1 °C هستند که سطح بسیار خوبی از جزئیات را در نظارت بر تغییرات دمایی فراهم می کند.این نمونه گیری با وضوح بالا و مکرر امکان تشخیص حتی کوچکترین نوسانات و روند دمایی را فراهم می کند.اجازه درک جامع از رفتار قطعات در طول آزمایش شوک حرارتی و تسهیل شناسایی حالت های احتمالی شکست.

4عملکرد محصول

• شبیه سازی دقیق JESD22-A106B، شرایط آزمایش شوک حرارتی
  • این اتاق با دقت قابل توجهی شرایط دقیق شوک حرارتی را که توسط استاندارد JESD22-A106B تعیین شده است تکرار می کند.این امر بسیار مهم است زیرا اجزای الکترونیکی باید از این استانداردها پیروی کنند تا اطمینان حاصل شود که قابلیت اطمینان و عملکرد آنها در چالش برانگیزترین و رقابتی ترین بازارهایبا قرار دادن قطعات در معرض این شبیه سازی های دقیق، تولید کنندگان می توانند اطمینان کامل داشته باشند که محصولات آنها نیازهای سختگیرانه صنعت را برآورده می کنند.
• بهینه سازی طراحی محصول و کنترل کیفیت
  • از طریق مجموعه ای از آزمایشات جامع بر روی نمونه های اولیه قطعات مختلف، داده های به دست آمده از اتاق به عنوان یک منبع ارزشمند برای بهینه سازی طرح های محصول عمل می کند.مهندسان می توانند عملکرد مواد نیمه هادی مختلف را تحلیل کنند، تکنیک های تولید و معماری های قطعات تحت فشار شدید شوک حرارتی.اطمینان از اینکه هر دسته تولید اجزا با استانداردهای دقیق مطابقت داردبه عنوان مثال اگر یک مفصل جوش خاص در یک خازن نشان دهنده نشانه های ترک پس از تعداد مشخصی از چرخه های شوک حرارتی باشد،طراحی یا فرآیند تولید را می توان برای افزایش دوام آن تنظیم کرد.
• حمایت از تحقیق و توسعه برای قطعات الکترونیکی
  • در زمینه بسیار نوآورانه تحقیق و توسعه قطعات الکترونیکی، اتاق های شوک حرارتی سفارشی بینش ارزشمندی را ارائه می دهند.محققان می توانند از آنها برای مطالعه خواص اساسی مواد نیمه هادی در حال ظهور و تعامل آنها با شوک حرارتی استفاده کننداین امکان را برای کشف طرح ها و فن آوری های انقلابی فراهم می کند که منجر به قطعات الکترونیکی انعطاف پذیر و با عملکرد بالا می شود.دانشمندان مواد می توانند عملکرد مواد نانو نیمه هادی جدید یا تکنیک های بسته بندی پیشرفته را تحت JESD22-A106B آزمایش کنند.، شرایط آزمایش شوک حرارتی، با استفاده از اتاق برای ارزیابی پتانسیل آنها برای برنامه های نسل بعدی.
• آزمایش و گواهینامه انطباق قطعات الکترونیکی
  • این تجهیزات برای انجام آزمایشات انطباق با JESD22-A106B ضروری است.صنایع نیمه هادی و الکترونیک دارای مقررات سختگیرانه ای در مورد عملکرد و قابلیت اطمینان اجزای خود هستند، و نتایج آزمایش به دست آمده از اتاق برای گواهی بر این که اجزای این استانداردها را برآورده می کنند استفاده می شود.این امر برای پذیرش و ادغام قطعات در سیستم های الکترونیکی بزرگتر و برای اطمینان از موفقیت طولانی مدت محصولات در بازار بسیار مهم است.

5تولید و تضمین کیفیت

• فرآیند تولیدی دقیق
  • اتاق هاي شوک حرارتي سفارشي براي JESD22-A106B تحت سخت ترين روش هاي کنترل کيفيت توليد مي شونداز ساختار اتاق و مواد عایق تا واحد کنترل دمای و ویژگی های ایمنی، از تامین کنندگان بسیار معتبر و قابل اعتماد تهیه می شود. فرآیند مونتاژ توسط یک تیم از تکنسین های بسیار آموزش دیده در یک محیط تمیز و کنترل شده انجام می شود.اتاق در مراحل متعدد در طول تولید با استفاده از تجهیزات و تکنیک های کالیبراسیون پیشرفته برای اطمینان از دقت و عملکرد آن کالیبراسیون و تأیید می شود..
• صدور گواهینامه و اعتباربخشی کیفیت
  اتاق ما دارای گواهینامه های کیفیت استاندارد صنعت است و توسط آزمایشگاه های تست مستقل تایید شده است.,مطابق با JESD22-A106B و سایر استانداردهای مربوط به آزمایش نیمه هادی و الکترونیک.ما همچنین به طور مداوم به روز رسانی و بهبود محصول ما بر اساس آخرین پیشرفت های تکنولوژیکی و بازخورد از مشتریان صنعت برای اطمینان از عملکرد طولانی مدت و انطباق.

6زمینه های کاربرد و داستان های موفقیت

• آزمایش مدار یکپارچه برای دستگاه های تلفن همراه
  • یک تولید کننده نیمه هادی از این اتاق برای آزمایش یک نسل جدید از مدارهای یکپارچه برای تلفن های همراه استفاده کرد. مدارهای یکپارچه تحت یک سری از چرخه های شوک حرارتی شدید قرار گرفتند.شبیه سازی تغییرات دمایی که در طول استفاده عادی رخ می دهدآزمایشات نشان داد که یک مشکل بالقوه با مدیریت حرارتی یک هسته پردازش خاص وجود دارد.با طراحی مجدد مسیر تبعید گرما و استفاده از یک ماده هدایت گرما بیشتر، سازنده توانست عملکرد و قابلیت اطمینان مدار یکپارچه را افزایش دهد، تجربه کاربری بهتر و عمر باتری طولانی تر را تضمین کند.
• ارزیابی دوام ترانزیستور در الکترونیک با قدرت بالا
  • یک شرکت طراحی الکترونیک عملکرد ترانزیستورهای مورد استفاده در یک تقویت کننده با قدرت بالا را ارزیابی کرد. ترانزیستورها در معرض انتقال دما شدید قرار گرفتند،تکرار شرایط از حالت آماده به حالت کاملنتایج نشان داد که یک نوع ترانزیستور خاص تمایل به تغییر در افزایش تحت شوک حرارتی دارد.خانه طراحی قادر به بهبود ثبات و کارایی تقویت کننده بودکاهش خطر تحریف سیگنال و خرابی قطعات
• آزمایش عملکرد خازن در الکترونیک خودرو
  • یک سازنده الکترونیک خودرو، خازن ها را در یک واحد کنترل موتور آزمایش کرد. خازن ها تحت یک مجموعه جامع از چرخه های شوک حرارتی قرار گرفتند.شبیه سازی نوسانات دمایی که در هنگام راه اندازی موتور رخ می دهدآزمایشات یک ضعف در ماده دی الکتریک خازن را شناسایی کرد که می تواند منجر به حرکت ظرفیت و خرابی های بالقوه شود.با توسعه یک فرمول دی الکتریک جدید و بهینه سازی ساختار داخلی خازن، سازنده توانست قابلیت اطمینان واحد کنترل موتور را افزایش دهد و عملکرد بهتر موتور و کاهش انتشار گازهای گلخانه ای را تضمین کند.

7خدمات و پشتیبانی

• مشاوره فنی قبل از فروش
  Our team of semiconductor and electronics testing experts provides in-depth technical consultations to help customers understand the capabilities and suitability of the chamber for their specific testing needsما ارائه می دهیم تظاهرات و آموزش، متناسب با صنعت، برای آشنایی مهندسان و تکنسین خود با عملکرد و عملکرد اتاق قبل از خرید.ما همچنین در انتخاب پارامترهای آزمایش مناسب و لوازم جانبی بر اساس اجزای مورد آزمایش کمک می کنیم.
• خدمات پس از فروش و نگهداری
  ما خدمات کامل پس از فروش را ارائه می دهیم، از جمله نصب و راه اندازی در محل. تکنسین های ما برای تعمیرات منظم، کالیبراسیون و تعمیرات اضطراری در دسترس هستند.ما قطعات تدارکاتی و ارتقا را فراهم می کنیم تا اتاق را در حداکثر عملکرد نگه داریمما همچنین قراردادهای خدماتی را ارائه می دهیم که شامل تعمیرات پیشگیرانه و پشتیبانی فنی اولویت هستند، اطمینان از قابلیت اطمینان و در دسترس بودن تست کننده برای JESD22-A106B،آزمایش شوک حرارتی اجزای الکترونیکی.
• آموزش و پشتیبانی فنی
  ما برنامه های آموزشی را برای کاربران جدید انجام می دهیم تا اطمینان حاصل کنیم که آنها می توانند اتاق های شوک حرارتی سفارشی را به طور موثر کار کنند و نتایج آزمایش را تفسیر کنند.تیم پشتیبانی فنی ما برای پاسخ به سوالات 24/7 در دسترس است، کمک به رفع مشکل و ارائه راهنمایی در مورد بهینه سازی روش آزمایش و انطباق با JESD22-A106B و سایر استانداردهای آزمایش صنعت.ما همچنین به روزرسانی نرم افزار و پشتیبانی از سیستم های جمع آوری و تجزیه و تحلیل داده ها را ارائه می دهیم، به مشتریان امکان می دهد تا از آخرین ویژگی ها و فن آوری های آزمایش بهره مند شوند.
