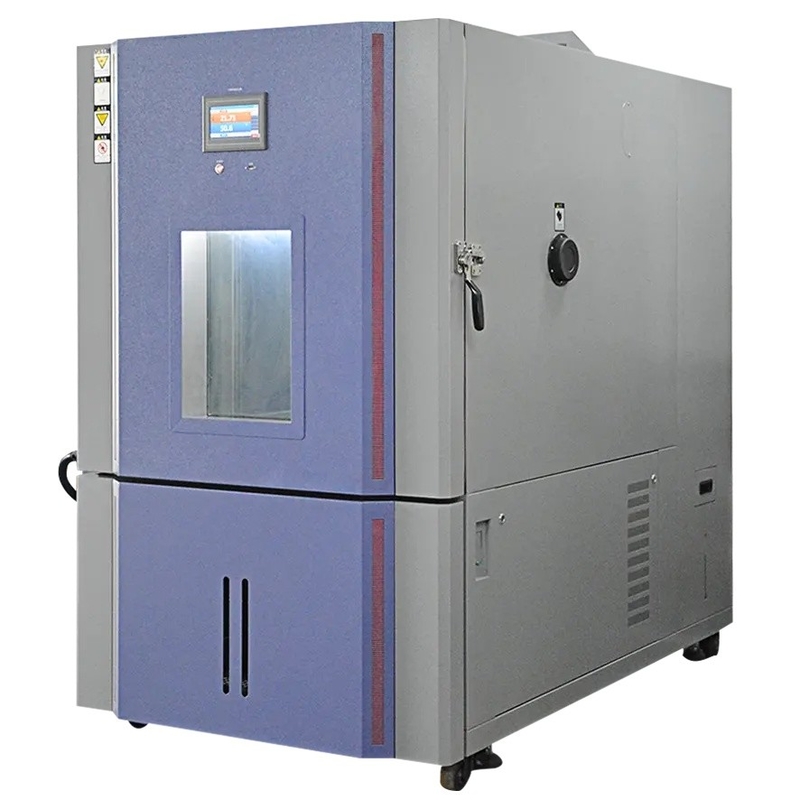

اتاق آزمایش آب و هوایی ثابت برای واحد کنترل الکترونیکی خودرو و پوشش چراغ های جلو

1نام محصول و هدف

2ویژگی های محصول

کنترل دقیق آب و هوا

• طیف گسترده ای از دما
  • این اتاق قادر به دستیابی به طیف گسترده ای از دما، به طور معمول از - 70 °C تا + 150 °C است.این محدوده ضروری است زیرا قطعات خودرو می توانند در زمستان به دماهای بسیار سرد یا در تابستان به گرماهای بالا در معرض قرار گیرندبرای ECU ها، دمای پایین می تواند عملکرد مدارهای الکترونیکی و عملکرد سنسورها را تحت تاثیر قرار دهد.در حالی که دمای بالا می تواند باعث گرم شدن بیش از حد و شکست قطعات بالقوه شود. پوشش های چراغ های جلو نیز ممکن است با چالش هایی مانند ترک در دمای پایین یا انحراف در حرارت بالا مواجه شوند. کنترل دقیق دمای با دقت ± 0.5 ° C،تضمین می کند که اجزای مورد آزمایش در شرایط سختگیرانه قرار می گیرند..
• تنظیم دقیق رطوبت
  • سطح رطوبت در داخل اتاق را می توان با دقت از 10٪ تا 95٪ رطوبت نسبی تنظیم کرد. رطوبت بالا می تواند منجر به تهویه در داخل ECU شود.که ممکن است باعث اتصال کوتاه و آسیب به قطعات الکترونیکی شودبرای پوشش های چراغ های جلو، رطوبت می تواند بر شفافیت پوشش به دلیل مه تاثیر بگذارد و همچنین می تواند به خوردگی اجزای زیربنایی چراغ های جلو کمک کند.دقت کنترل رطوبت ±3٪ رطوبت نسبی تضمین می کند که محیط آزمایش به دقت شرایط رطوبت واقعی جهان را تکرار می کند..

محیط پایدار و یکسانی

• توزیع آب و هوایی یکنواخت
  • فضای داخل اتاق آزمایش با آب و هوای ثابت به گونه ای طراحی شده است که توزیع یکنواخت دمای هوا و رطوبت را در کل حجم آزمایش فراهم کند.سیستم های پیشرفته گردش هوا و سنسورهای به دقت قرار داده شده با هم کار می کنند تا اطمینان حاصل شود که تغییرات دمایی در اتاق معمولاً در حدود ± 1 °C است، و تغییرات رطوبت در حدود ± 5٪ رطوبت نسبی است. این یکسانی برای آزمایش دقیق بسیار مهم است،از آنجا که تضمین می کند که تمام قسمت های ECU و پوشش های چراغ جلو در معرض شرایط محیطی یکسان قرار دارنداز بین بردن هر گونه تعصب احتمالی در نتایج آزمایش.
• ثبات طولانی مدت
  • این اتاق می تواند شرایط آب و هوایی پایدار را برای مدت طولانی حفظ کند. این برای انجام آزمایشات دوام طولانی مدت بر روی ECU ها و پوشش های چراغ های جلو ضروری است. به عنوان مثال،یک ECU ممکن است نیاز به آزمایش برای هزاران ساعت در شرایط خاص دمای و رطوبت برای ارزیابی قابلیت اطمینان طولانی مدت آنتوانایی اتاق برای حفظ شرایط پایدار تضمین می کند که نتایج آزمایش سازگار و قابل اعتماد باشد، به تولید کنندگان اجازه می دهد تا تصمیمات آگاهانه در مورد طراحی و کیفیت محصول بگیرند.

حالت های تست چندگانه و سفارشی سازی

• پروفایل های تست قابل برنامه ریزی
  • Operators have the flexibility to create programmable test profiles that simulate the complex and variable environmental conditions that ECUs and headlight covers encounter in real - world driving scenariosاین پروفایل ها می توانند شامل تغییرات چرخه ای در دمای هوا و رطوبت برای تقلید از تغییرات فصلی و همچنین تغییرات ناگهانی برای شبیه سازی حوادث شدید آب و هوا باشند.یک پروفایل آزمایش می تواند شبیه سازی تغییرات سریع دمایی که یک ECU ممکن است تجربه کند زمانی که یک وسیله نقلیه از یک گاراژ سرد به یک محیط گرم خارج از منزل حرکت می کند، طراحی شود..
  • توانایی ایجاد پروفایل های آزمایش سفارشی به تولید کنندگان اجازه می دهد تا اجزای خود را تحت شرایط خاصی که مربوط به استفاده مورد نظر آنها است، آزمایش کنند.این نتایج دقیق تر و معنی دار آزمایش را فراهم می کند، به آنها امکان می دهد طراحی و عملکرد محصولات خود را بهینه کنند.
• لوازم آزمایشی اختیاری
  • اتاق آزمایش آب و هوایی ثابت می تواند با انواع لوازم آزمایشی اختیاری برای پاسخگویی به نیازهای آزمایش خاص مجهز شود.منابع برق اضافی می تواند برای شبیه سازی بار های مختلف الکتریکی استفاده شود، در حالی که سیستم های جمع آوری داده می توانند پارامترهای عملکرد ECU را در طول آزمایش نظارت و ثبت کنند.وسایل روشنایی می توانند برای آزمایش انتقال نور و دوام پوشش در شرایط مختلف نور نصب شوند.همچنین می توان جداول لرزش را برای شبیه سازی لرزش های مکانیکی که این قطعات در هنگام رانندگی تجربه می کنند اضافه کرد.

کاربری دوستانه و نظارت

• رابط کنترل بصری
  • این اتاق مجهز به یک رابط کنترل بصری است که روند کار را ساده می کند. رابط اجازه می دهد تا اپراتورها به راحتی پارامترهای آزمایش مانند دمای،رطوبتهمچنین نمایش وضوحی از وضعیت آزمایش فعلی، از جمله مقادیر دمای واقعی و رطوبت، زمان آزمایش گذشته و هرگونه پیام خطا را فراهم می کند.طراحی کاربر پسند آن تضمین می کند که حتی اپراتورانی که تخصص فنی محدودی دارند می توانند آزمایشات را به طور موثر انجام دهند.
• نظارت و کنترل از راه دور
  • بسیاری از مدل های اتاق آزمایش آب و هوایی ثابت قابلیت نظارت و کنترل از راه دور را ارائه می دهند.از آنجا که به آنها امکان می دهد پیشرفت آزمایش را نظارت کنند و پارامترهای آزمایش را از یک مکان از راه دور تنظیم کنند، مانند یک دفتر یا یک مرکز کنترل کیفیت. این به ویژه برای آزمایش های طولانی مدت یا زمانی که چندین آزمایش به طور همزمان انجام می شود مفید است.نظارت و کنترل از راه دور امکان مداخله در صورت هر گونه مشکل را فراهم می کند، تضمین عملکرد بدون مشکل و کارآمد فرآیند آزمایش.

3پارامترهای خاص

• مدل	CTHC-80	CTHC-150	CTHC-225	CTHC-408	CTHC-800	CTHC-1000
  ابعاد داخلی ((W x D x H) cm	۴۰ × ۵۰ × ۴۰	50 × 60 × 50	50 x 75 x 60	۶۰ × ۸۵ × ۸۰	100 × 100 × 80	100 × 100 × 100
  ابعاد بیرونی ((W x D x H) cm	95 × 140 × 95	105 × 150 × 105	105 x 165 x 115	115 x 175 x 140	155 x 190 x 140	155 x 190 x 160
  مواد داخلی	#304 فولاد ضد زنگ
  مواد خارجی	پودر پوشانده شده با #304 فولاد ضد زنگ
  محدوده دما	+ 150°C ~ - 70 °C
  محدوده رطوبت	10٪ تا 98٪ R.H.
  یکسانی دمای °C	0.01
  رطوبت یکنواخت % R.H.	0.1
  ثبات دمایی در درجه °C	±0.3
  ثبات رطوبت % R.H.	±2
  دمای بالا °C	100	100	100	100	100	100
  زمان گرم کردن (دقیقه)	20	30	30	30	30	30
  دمای پایین	0، -40، -70	0، -40، -70	0، -40، -70	0، -40، -70	0، -40، -70	0، -40، -70
  زمان خنک شدن (در دقیقه)	20، 50، 70	20، 50، 70	20، 50، 70	20، 50، 70	20، 50، 70	20، 50، 70
  سیستم گردش هوا	سیستم کنوکشن مکانیکی

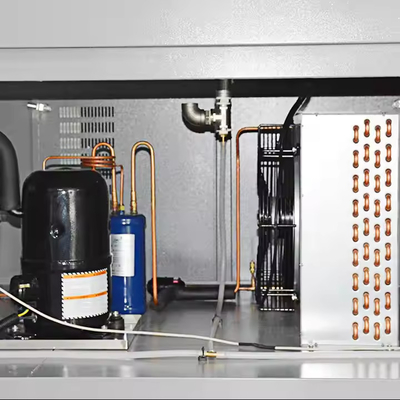

  سیستم خنک کننده	کمپرسور وارداتی، تبخیر دهنده بالاب، گازهای تهویه کننده
  سیستم گرمایش	SUS304 فولاد ضد زنگ گرم کننده با سرعت بالا
  سیستم مرطوب کننده	ژنراتور بخار
  تامین آب مرطوب کننده	مخزن، دریچه سولینوئید سنسور-کنترلر، سیستم بازیافت-بازیافت

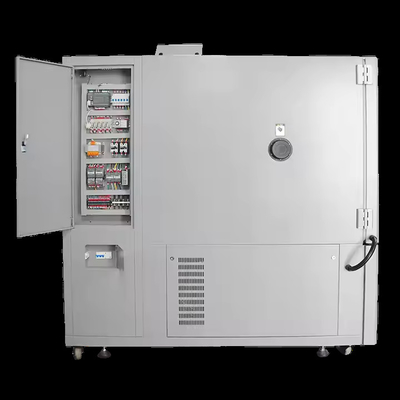

  کنترل کننده	پنل لمسی
  الزامات برق	لطفا با ما در مورد الزامات مدل های خاص تماس بگیرید
  لوازم	پنجره شیشه ای چند لایه ای، سوراخ آزمایش، نور نشان دهنده عمل، قفسه مانع نورپردازی x2
  دستگاه ایمنی	حفاظت از بار سیستم مدار، حفاظت از بار کمپرسور، حفاظت از بار سیستم کنترل، حفاظت از بار مرطوب کننده، حفاظت از بار بیش از حد، چراغ هشدار خطا

4عملکرد محصول

• آزمایش قابلیت اطمینان و دوام
  • با قرار دادن ECU های خودرو و پوشش های چراغ های جلو در شرایط آب و هوایی ثابت، این اتاق به شناسایی نقاط ضعف و نقاط شکست بالقوه کمک می کند.این به تولید کنندگان اجازه می دهد تا طراحی محصولات را بهبود بخشند، انتخاب مواد مناسب تر و بهبود فرآیندهای تولید برای افزایش قابلیت اطمینان و دوام این قطعات.اگر یک ECU در شرایط رطوبت بالا و دمای بالا به درستی کار نکند، سازنده می تواند تغییرات طراحی را برای بهبود مقاومت در برابر رطوبت و از بین رفتن گرما انجام دهد.
• ارزیابی عملکرد
  • داده های جمع آوری شده از آزمایش ها بینش ارزشمندی در مورد عملکرد ECU ها و پوشش های چراغ های جلو در شرایط مختلف محیط فراهم می کند.این شامل ارزیابی دقت خواندن سنسورها است.، زمان پاسخ سیستم های کنترل و عملکرد کلی واحد. برای پوشش های چراغ های جلو، شامل ارزیابی انتقال نور، خواص ضد مه،و مقاومت در برابر اشعه UVاین اطلاعات به تولید کنندگان کمک می کند تا عملکرد محصولات خود را بهینه کنند.
• کنترل کیفیت
  • اتاق آزمایش آب و هوایی ثابت یک ابزار ضروری برای کنترل کیفیت در صنعت خودرو است.تولید کنندگان می توانند اطمینان حاصل کنند که آنها با استانداردهای کیفیت سختگیرانه ای که توسط صنعت تعیین شده است، مطابقت دارند.این کار به جلوگیری از ورود قطعات معیوب به بازار کمک می کند، از شهرت سازنده محافظت می کند و امنیت و رضایت مشتریان را تضمین می کند.
• آزمایش انطباق
  • صنعت خودرو مشمول استانداردهای مختلف ملی و بین المللی و مقررات مربوط به عملکرد و دوام قطعات در شرایط مختلف محیط زیست است.اتاق آزمایش آب و هوایی ثابت به تولید کنندگان امکان می دهد آزمایشات انطباق را انجام دهند تا اطمینان حاصل شود که ECU ها و پوشش های چراغ های جلو آنها با این الزامات مطابقت دارندبه عنوان مثال، ممکن است است استانداردی وجود داشته باشد که حداکثر درجه حرارت و رطوبت را مشخص می کند که این قطعات باید بدون خرابی مقاومت کنند.

5تولید و تضمین کیفیت

• فرآیند تولیدی دقیق
  • ساخت اتاق آزمایش آب و هوا ثابت بر مبنای روش های کنترل کیفیت سختگیرانه انجام می شود.از بدن اتاق و مواد عایق به سنسورهای دمای و رطوبت، کنترل الکترونیک و سیستم های گردش هوا، از تامین کنندگان قابل اعتماد تهیه می شود و تحت بازرسی و آزمایش دقیق قرار می گیرد.
  • فرآیند مونتاژ توسط تکنسین های بسیار ماهر در یک محیط تمیز و کنترل شده انجام می شود.اتاق در مراحل متعدد در طول تولید برای اطمینان از دقت و عملکرد آن کالیبراسیون و تأیید می شوداین شامل آزمایش سیستم های کنترل دمای و رطوبت، عملکرد گردش هوا و یکپارچگی کل اتاق است.
• صدور گواهینامه و اعتباربخشی کیفیت
  • اتاق آزمایش آب و هوایی ثابت ما گواهینامه های کیفیت مربوطه مانند استانداردهای ISO برای تجهیزات آزمایش محیط زیست را به دست آورده است.همچنین توسط آزمایشگاه های آزمایش مستقل تأیید شده است تا اطمینان حاصل شود که آن را با استانداردهای صنعت مطابقت دارد و نتایج دقیق و قابل اعتماد آزمایش را ارائه می دهد..
  • ما به طور مداوم محصول خود را بر اساس آخرین پیشرفت های تکنولوژیکی و بازخورد مشتریان به روز می کنیم و بهبود می بخشیم.این تضمین می کند که اتاق آزمایش آب و هوایی ثابت ما در خط مقدم فناوری آزمایش محیط زیست برای قطعات خودرو باقی می ماند.

6زمینه های کاربرد و داستان های موفقیت

• تست ECU خودرو
  • یک سازنده بزرگ خودرو در حال توسعه نسل جدیدی از ECU ها بود.ECU ها در اتاق آزمایش آب و هوایی ثابت آزمایش شدند تا عملکرد آنها را در شرایط محیطی شدید ارزیابی کنندآزمایشات نشان داد که ماژول های ارتباطی ECU در دمای پایین مستعد خطا هستند.سازنده قادر به افزایش عملکرد ECU در آب و هوای سرد بود، اطمینان از ارتباطات قابل اعتماد بین سیستم های مختلف خودرو.
• آزمایش پوشش چراغ جلو
  • یک سازنده پوشش چراغ جلو به دنبال بهبود دوام و خواص ضد مه محصولات خود بود. پوشش چراغ جلو در اتاق آزمایش آب و هوایی ثابت آزمایش شد،جایی که در معرض شرایط مختلف دمایی و رطوبتی قرار گرفته اندآزمایشات نشان داد که مواد فعلی مورد استفاده برای پوشش در جلوگیری از مه شدن در رطوبت بالا موثر نیست.سپس سازنده به یک ماده جدید با خواص ضد مه بهتر تغییر کرد و طراحی پوشش را بهبود بخشید تا دوام آن را افزایش دهدپوشش های چراغ های جلو جدید از تمام تست ها عبور کردند و توسط تولیدکنندگان خودرو به خوبی پذیرفته شدند.

7خدمات و پشتیبانی

• مشاوره فنی قبل از فروش
  • Our team of automotive testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the constant climatic test chamber for their specific testing needsما پیش نمایش و جلسات آموزشی را برای آشنا کردن مشتریان با عملکرد و عملکرد اتاق قبل از خرید ارائه می دهیم.ما همچنین در انتخاب مدل اتاق مناسب و پارامترهای آزمایش بر اساس الزامات مشتری کمک می کند.
• خدمات پس از فروش و نگهداری
  • ما خدمات کامل پس از فروش را ارائه می دهیم، از جمله نصب و راه اندازی در محل. تیم ما از تکنسین های باتجربه برای نگهداری منظم، کالیبراسیون،و تعمیرات اضطراریما قطعات یدکی واقعی و ارتقاء به موقع را برای اطمینان از عملکرد طولانی مدت و قابلیت اطمینان اتاق فراهم می کنیم.
  • ما همچنین قراردادهای خدماتی را ارائه می دهیم که شامل نگهداری پیشگیرانه و پشتیبانی فنی اولویت است.هدف ما این است که اطمینان حاصل شود که اتاق های آزمایش آب و هوایی ثابت مشتریان ما همیشه در شرایط کار بهینه هستند، که نتایج دقیق و قابل اطمینان آزمایش را ارائه می دهد.
• آموزش و پشتیبانی فنی
  • ما برنامه های آموزشی را برای کاربران جدید انجام می دهیم تا اطمینان حاصل شود که آنها می توانند اتاق آزمایش آب و هوایی ثابت را به طور موثر کار کنند و نتایج آزمایش را تفسیر کنند.تیم پشتیبانی فنی ما برای پاسخ به سوالات 24/7 در دسترس است، کمک به رفع مشکل و ارائه راهنمایی در مورد بهینه سازی روش آزمایش.
  • ما همچنین به روز رسانی نرم افزار و پشتیبانی از سیستم های کنترل و نظارت اتاق را برای نگه داشتن آن با آخرین ویژگی ها و فن آوری ها ارائه می دهیم.
