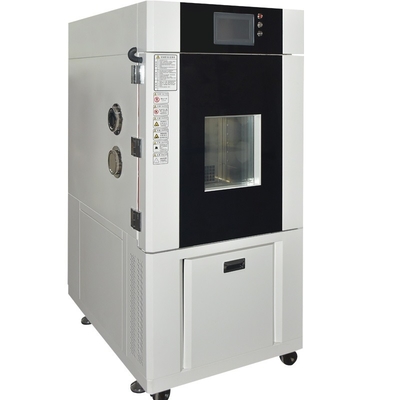

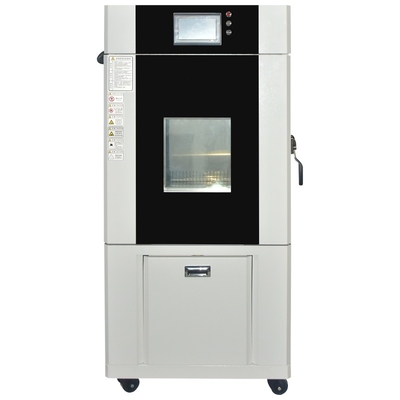

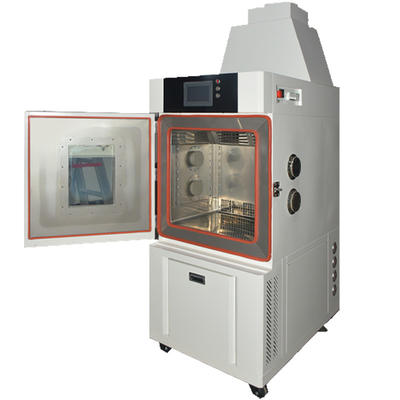

اتاق آزمایش آب و هوا برای واحد کنترل الکترونیک خودرو و کامپیوتر خودرو

1نام محصول و هدف

2ویژگی های محصول

قابلیت تغییر درجه حرارت فوق العاده سریع

• ارتفاع درجه حرارت با سرعت بالا
  • این اتاق های آزمایش سفارشی قادر به دستیابی به نرخ تغییرات دمایی بسیار سریع، به طور معمول از 20°C/min تا 150°C/min هستند.این سرعت بالا برای شبیه سازی دقیق شرایط واقعی که در آن ECU های ماشین و رایانه ها نوسانات ناگهانی در دمای خود را تجربه می کنند، بسیار مهم استبه عنوان مثال، هنگامی که یک ماشین در آفتاب پارک می شود و سپس به یک منطقه سایه دار و خنک رانندگی می کند، دمای ECU و کامپیوتر خودرو می تواند به سرعت تغییر کند.توانایی کنترل دقیق سرعت تغییر دمای اطمینان از آزمایش قابل اعتماد پاسخ اجزای.
• طیف گسترده ای از دما
  • محدوده دمای این اتاق های آزمایش سفارشی به طور معمول گسترده است، که از -70 °C تا + 125 °C می باشد. این محدوده گسترده شرایط دمای شدید را که این اجزای ممکن است با آن مواجه شوند، پوشش می دهد.در آب و هوای سرد، ECU و کامپیوتر خودرو ممکن است نیاز به کار در دمای زیر صفر، در حالی که در آب و هوای گرم یا در هنگام رانندگی شدید،آنها می توانند به دلیل گرما تولید شده توسط موتور و عملکرد خود اجزای خود به دمای نسبتاً بالا برسند.توانایی اتاق آزمایش برای رسیدن به این دمای شدید امکان آزمایش جامع عملکرد اجزای را در طیف گسترده ای از شرایط فراهم می کند.

کنترل دقیق دما

• تنظیم دقیق دما
  • با وجود تغییرات سریع دمای، اتاق های آزمایش سفارشی سطح بالایی از دقت دمای را حفظ می کنند. دقت کنترل دمای معمولاً در حدود ± 0.2 ° C است.این دقت حیاتی است زیرا حتی کوچکترین تغییرات دمایی می تواند بر عملکرد و قابلیت اطمینان ECU های خودرو و رایانه ها تأثیر بگذاردبه عنوان مثال، یک تغییر کوچک در دمای می تواند بر میکروالکترونیک در این قطعات تاثیر بگذارد و منجر به خطاهای پردازش داده یا ارتباطات شود.با اطمینان از تنظیم دقیق دمای، نتایج آزمایش قابل اعتماد و سازگار است، که مقایسه و تجزیه و تحلیل معنی دار رفتار اجزای تحت سناریوهای مختلف تغییر دمای را امکان پذیر می کند.
• توزیع یکنواخت دمای
  • فضای داخلی اتاق آزمایش سفارشی طراحی شده است تا توزیع یکنواخت دما را در کل حجم آزمایش فراهم کند. سیستم های گردش هوا پیشرفته، مکانیسم های انتقال گرما،و چند سنسور دمایی در هماهنگی کار می کنند تا اطمینان حاصل شود که تغییرات دمایی در اتاق معمولاً در حدود ±0 است.5°C. این یکنواختگی برای آزمایش دقیق ضروری است، زیرا اطمینان حاصل می کند که تمام قسمت های ECU و کامپیوتر خودرو در معرض شرایط دمایی یکسان قرار دارند،از بین بردن هر گونه تعصب در نتایج آزمایش.

پروفایل های تست قابل تنظیم

• توالی های دما قابل برنامه ریزی
  • اپراتورها دارای انعطاف پذیری برای ایجاد پروفایل های آزمایش بسیار قابل تنظیم هستند که سناریوهای پیچیده و واقع بینانه انتقال دمای را شبیه سازی می کنند.این پروفایل ها می توانند شامل چرخه های متعدد تغییرات سریع دمایی باشند.، قفسه های ناگهانی در دمای یا افزایش تدریجی، بسته به الزامات خاص قطعه مورد آزمایش.یک پروفایل آزمایش می تواند طراحی شود تا تغییرات دمایی را که یک ECU در طول یک روز رانندگی تجربه می کند، شبیه سازی کند.، از جمله شروع سرد در صبح، قرار گرفتن در معرض شرایط گرم در طول روز ترافیک، و یک دوره خنک در شب.
  • توانایی برنامه ریزی این پروفایل های تست سفارشی اجازه می دهد تا ارزیابی جامع تری از عملکرد اجزای در شرایط واقعی جهان داشته باشد.این امکان را به تولید کنندگان می دهد تا مشکلات احتمالی را که ممکن است در طول استفاده واقعی ایجاد شود شناسایی کنند و استراتژی هایی را برای مقابله با آنها توسعه دهند، مانند بهبود مدیریت حرارتی ECU یا بهینه سازی سیستم خنک کننده کامپیوتر خودرو.
• قطعه - سفارشی سازی خاص
  • این اتاق های آزمایش را می توان برای پذیرایی ابعاد و الزامات خاص ECU و رایانه های خودرو سفارشی کرد.لوازم خاص و نگهدارنده می تواند طراحی شود تا قطعات را در طول آزمایش به طور ایمن نگه داردعلاوه بر این، اتاق آزمایش می تواند با رابط های اتصال الکتریکی طراحی شده و سیستم های نظارت بر داده ها مجهز شود..این اجازه می دهد تا در زمان واقعی از خواص الکتریکی قطعات مانند ولتاژ، جریان و یکپارچگی سیگنال در طول آزمایش تغییرات دمایی نظارت شود.

ویژگی های ایمنی

• حفاظت از بیش از حد درجه حرارت
  • اتاق های آزمایش سفارشی مجهز به سیستم های پیشرفته حفاظت از بیش از حد درجه حرارت هستند. در صورت خرابی یا افزایش ناگهانی درجه حرارت،سیستم به طور خودکار عناصر گرمایش یا خنک کننده را خاموش می کند تا از آسیب به اجزای موجود و خود اتاق آزمایش جلوگیری شود.این ویژگی ایمنی فرآیند آزمایش را تضمین می کند و از ECU و رایانه های قیمتی خودرو در اثر گرم شدن بیش از حد محافظت می کند.
• اقدامات ایمنی الکتریکی و EMC
  • با توجه به ماهیت الکتریکی و الکترومغناطیسی ECU ها و رایانه های خودرو، اتاق های آزمایش با اقدامات سختگیرانه ایمنی سازگاری الکتریکی و الکترومغناطیسی (EMC) طراحی شده اند.این شامل زمین بندی مناسب است، محافظت از جریان بیش از حد، محافظت از مدار کوتاه و محافظ الکترومغناطیسی. These safety features protect the operators from electrical hazards and ensure that the test chamber and the components being tested do not interfere with each other's electrical and electromagnetic performance.

کاربری دوستانه و نظارت

• رابط کنترل بصری
  • اتاق آزمایش سفارشی مجهز به یک رابط کنترل بصری است که فرآیند عملیات را ساده می کند. رابط اجازه می دهد تا اپراتورها به راحتی پارامترهای آزمایش را تنظیم و تنظیم کنند.مثل نرخ تغییر دماهمچنین نمایش وضوحی از وضعیت آزمایش فعلی، از جمله دمای واقعی، زمان آزمایش گذشته و هرگونه پیام خطا را فراهم می کند.طراحی کاربر دوستانه تضمین می کند که حتی اپراتورهای دارای تخصص فنی محدود می توانند به طور موثر آزمایشات بر روی ECU های خودرو و رایانه های خودرو را انجام دهند.
• نظارت و کنترل از راه دور
  • بسیاری از مدل های اتاق های آزمایش سفارشی قابلیت نظارت و کنترل از راه دور را ارائه می دهند. این ویژگی برای تولید کنندگان خودرو، مهندسان و تیم های کنترل کیفیت بسیار مفید است.از آنجا که به آنها امکان می دهد پیشرفت آزمایش را نظارت کنند و پارامترهای آزمایش را از یک مکان از راه دور تنظیم کنند، مانند یک دفتر یا یک مرکز کنترل. این به ویژه برای آزمایش های طولانی مدت یا زمانی که چندین آزمایش به طور همزمان انجام می شود مفید است.نظارت و کنترل از راه دور امکان مداخله در صورت هر گونه مشکل را فراهم می کند، تضمین عملکرد بدون مشکل و کارآمد فرآیند آزمایش.

3پارامترهای خاص

• مدل	FC-150	FC-270	FC-456	FC-1000
  ابعاد داخلی ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 × 95 × 60	100 × 100 × 100
  ابعاد بیرونی ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 × 210 × 170	154×202×176
  مواد داخلی	#304 فولاد ضد زنگ
  مواد خارجی	پودر پوشانده شده با #304 فولاد ضد زنگ
  محدوده دما	+ 150°C ~ - 70 °C
  دمای رزولوشن °C	0.01
  ثبات دمایی در درجه °C	±0.3
  دمای بالا °C	100	100	100	100
  زمان گرم کردن (دقیقه)	20	30	30	30
  دمای پایین	0، -40، -70	0، -40، -70	0، -40، -70	0، -40، -70
  زمان خنک شدن (در دقیقه)	20، 50، 70	20، 50، 70	20، 50، 70	20، 50، 70
  سیستم گردش هوا	سیستم کنوکشن مکانیکی
  سیستم خنک کننده	کمپرسور وارداتی، تبخیر دهنده بالاب، گازهای تهویه کننده
  سیستم گرمایش	SUS304 فولاد ضد زنگ گرم کننده با سرعت بالا
  کنترل کننده	پنل لمسی
  الزامات برق	3-فاز 380V ± 10% 50/60Hz
  دستگاه ایمنی	پنجره شیشه ای، سوراخ آزمایش 50 میلی متر، چراغ نشان دهنده عمل، نورپردازی جعبه، قفسه بین لایه* 2 عدد، حفاظت از بار سیستم مدار، حفاظت از بار کمپرسور، حفاظت از بار سیستم کنترل،حفاظت از بار سیستم گرمایش، حفاظت از بار بیش از حد، چراغ نشان دهنده خطا

4عملکرد محصول

• ارزیابی عملکرد
  • با قرار دادن ECU ها و کامپیوترهای خودرو در معرض تغییرات سریع دمایی، اتاق های آزمایش سفارشی به ارزیابی عملکرد آنها در شرایط پویا کمک می کنند.این شامل ارزیابی پارامترهای مانند سرعت پردازش، دقت ذخیره سازی و بازیابی داده ها، انطباق پروتکل ارتباطات و توانایی کنترل عملکردهای مختلف وسیله نقلیه.تغییرات سریع دمای می تواند بر سرعت ساعت میکروپروسسر تأثیر بگذارد، که منجر به تاخیر در کنترل عملکرد موتور یا سیستم های ایمنی می شود.تولید کنندگان می توانند درک کنند که عملکرد اجزای چگونه تحت تاثیر قرار می گیرد و برای بهبود عملکرد کلی آنها پیشرفت می کنند.
• آزمایش قابلیت اطمینان
  • اتاق های آزمایش سفارشی می توانند برای آزمایش قابلیت اطمینان ECU ها و رایانه های خودرو در شرایط تغییرات سریع دمایی استفاده شوند.قرار گرفتن مکرر در معرض تغییرات شدید دمای می تواند باعث فشار بر ساختار داخلی اجزای آن شود، مانند صفحه های مداری چاپی، مدارهای یکپارچه، و ماژول های حافظه.تولید کنندگان می توانند نقاط ضعف بالقوه را شناسایی کنند و دوام اجزای را بهبود بخشنداین کمک می کند تا اطمینان حاصل شود که این قطعات می توانند بدون خرابی در شرایط استفاده طولانی مدت و شرایط مختلف رانندگی مقاومت کنند.
• تحلیل مدیریت حرارتی
  • ECUهای خودرو و کامپیوترهای خودرو در طول کار گرما تولید می کنند و مدیریت موثر حرارتی برای عملکرد و طول عمر آنها بسیار مهم است.اتاق های آزمایش سفارشی اجازه می دهد تا تولید کنندگان برای تجزیه و تحلیل رفتار حرارتی از این اجزای تحت سناریوهای مختلف تغییر دمایبا نظارت بر توزیع دما در قطعات و ویژگی های تبعید گرما، آنها می توانند سیستم مدیریت حرارتی را بهینه کنند، مانند بهبود طراحی سینک گرما،افزایش جریان هوا در اطراف قطعات، یا پیاده سازی الگوریتم های خنک کننده کارآمدتر.
• آزمایش سازگاری
  • در وسایل نقلیه مدرن، ECU های خودرو و کامپیوترهای خودرو نیاز به ارتباط و هماهنگی با انواع قطعات و سیستم های دیگر دارند.اتاق های آزمایش سفارشی می توانند برای انجام آزمایشات سازگاری بین این اجزای تحت تغییرات سریع دمایی استفاده شونداین کمک می کند تا اطمینان حاصل شود که ECU ها و رایانه های خودرو می توانند ارتباطات پایدار و عملکرد مناسب را در معرض شرایط دمای مختلف حفظ کنند.حتی در صورت وجود دستگاه های الکترونیکی دیگر در وسیله نقلیه.

5تولید و تضمین کیفیت

• فرآیند تولیدی دقیق
  • ساخت اتاق های آزمایش سرعت تغییر سریع طبق روش های کنترل کیفیت دقیق انجام می شود. هر جزء، از بدن اتاق و مواد عایق تا سنسورهای دمایی،الکترونیک کنترل، و سیستم های گردش هوا، از تامین کنندگان قابل اعتماد تهیه می شود و تحت بازرسی و آزمایش دقیق قرار می گیرد.
  • فرآیند مونتاژ توسط تکنسین های بسیار ماهر در یک محیط تمیز و کنترل شده انجام می شود.اتاق در مراحل متعدد در طول تولید برای اطمینان از دقت و عملکرد آن کالیبراسیون و تأیید می شوداین شامل آزمایش سیستم کنترل دمای، عملکرد گردش هوا و عملکرد تمام ویژگی های ایمنی است.
• صدور گواهینامه و اعتباربخشی کیفیت
  • اتاق های آزمایش سرعت تغییر سریع سفارشی ما گواهینامه های کیفیت مربوطه مانند استانداردهای ISO برای تجهیزات آزمایش محیط زیست و استانداردهای خاص صنعت خودرو را به دست آورده اند.آنها همچنین توسط آزمایشگاه های آزمایش مستقل تأیید شده اند تا اطمینان حاصل شود که آنها با استانداردهای صنعت مطابقت دارند و نتایج آزمایش دقیق و قابل اعتماد را ارائه می دهند..
  • ما به طور مداوم محصول خود را بر اساس آخرین پیشرفت های تکنولوژیکی و بازخورد مشتریان به روز می کنیم و بهبود می بخشیم.این تضمین می کند که اتاق های آزمایش سرعت تغییر سریع ما در خط مقدم تکنولوژی آزمایش الکترونیک خودرو باقی می ماند.

6زمینه های کاربرد و داستان های موفقیت

• توسعه ECU
  • یک سازنده خودرو در حال توسعه یک ECU جدید برای یک خودرو هیبریدی بود. ECU در اتاق آزمایش سرعت تغییر سریع مورد نیاز آزمایش شد تا عملکرد خود را در تغییرات سریع دمای ارزیابی کند.آزمایش نشان داد که ماژول ارتباطات ECU در دمای بالا دچار خطاهای، که ممکنه کنترل هیبرید موتور خودرو رو مختل کنهتولید کننده مدیریت حرارتی ماژول ارتباطی را بهبود بخشیده و محافظ الکترومغناطیسی آن را تقویت کرده استECU جدید تمام آزمایشات بعدی را پشت سر گذاشت و قادر به حفظ ارتباط پایدار حتی در شرایط دمای شدید بود، که عملکرد بدون مشکل خودرو هیبریدی را تضمین می کرد.
• ارتقاء کامپیوتر ماشین
  • یک سازنده کامپیوتر خودرو در حال ارتقاء سیستم اطلاعات و سرگرمی خود بود. کامپیوتر جدید خودرو در اتاق آزمایش سفارشی آزمایش شد تا اطمینان حاصل شود که قابلیت اطمینان و عملکرد آن در تغییرات سریع دمای.تست ها نشان داد که هارد دیسک در کامپیوتر ماشین در دمای پایین مستعد خراب شدن داده ها است.سپس سازنده هارد دیسک را با یک دیسک جامد مقاوم به دمای بیشتر جایگزین کرد و الگوریتم های پردازش داده های نرم افزار را بهینه کردکامپیوتر خودرو به روز شده تمام آزمایش ها را پشت سر گذاشت و تجربه اطلاعات و سرگرمی پایدارتر و قابل اعتمادتری را برای مسافران خودرو فراهم کرد.
• تست ECU سیستم ایمنی
  • یک شرکت متخصص در سیستم های ایمنی خودرو در حال آزمایش یک ECU برای یک سیستم پیشرفته کمک به راننده (ADAS) بود.ECU تحت تغییرات سریع دمای در اتاق آزمایش سفارشی برای شبیه سازی شرایط رانندگی دنیای واقعی قرار گرفتآزمایشات مشکلات مربوط به الگوریتم همجوشی سنسور ECU را در دمای بالا شناسایی کرد، که می تواند منجر به آژیرهای غلط یا خرابی در ADAS شود.شرکت سپس الگوریتم را بهینه سازی کرد و سیستم خنک کننده ECU را بهبود بخشیدECU به روز شده تمام آزمایش ها را پشت سر گذاشت و عملکرد دقیق و قابل اعتماد را در ADAS ارائه داد و ایمنی خودرو را افزایش داد.

7خدمات و پشتیبانی

• مشاوره فنی قبل از فروش
  • Our team of automotive electronics testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom fast change rate test chamber for their specific testing needsما پیش نمایش و جلسات آموزشی را برای آشنا کردن مشتریان با عملکرد و عملکرد اتاق قبل از خرید ارائه می دهیم.ما همچنین در انتخاب مدل اتاق مناسب و پارامترهای آزمایش بر اساس الزامات مشتری کمک می کند.
• خدمات پس از فروش و نگهداری
  • ما خدمات کامل پس از فروش را ارائه می دهیم، از جمله نصب و راه اندازی در محل. تیم ما از تکنسین های باتجربه برای نگهداری منظم، کالیبراسیون،و تعمیرات اضطراریما قطعات یدکی واقعی و ارتقاء به موقع را برای اطمینان از عملکرد طولانی مدت و قابلیت اطمینان اتاق فراهم می کنیم.
  • ما همچنین قراردادهای خدماتی را ارائه می دهیم که شامل نگهداری پیشگیرانه و پشتیبانی فنی اولویت است.هدف ما این است که اطمینان حاصل شود که مشتریان ما سفارشی سرعت تغییر اتاق های تست همیشه در حالت کار بهینه، که نتایج دقیق و قابل اطمینان آزمایش را ارائه می دهد.
• آموزش و پشتیبانی فنی
  • ما برنامه های آموزشی را برای کاربران جدید انجام می دهیم تا اطمینان حاصل شود که آنها می توانند به طور موثر اتاق آزمایش سرعت تغییر سریع سفارشی را کار کنند و نتایج آزمایش را تفسیر کنند.تیم پشتیبانی فنی ما برای پاسخ به سوالات 24/7 در دسترس است، کمک به رفع مشکل و ارائه راهنمایی در مورد بهینه سازی روش آزمایش.
  • ما همچنین به روز رسانی نرم افزار و پشتیبانی از سیستم های کنترل و نظارت اتاق را برای نگه داشتن آن با آخرین ویژگی ها و فن آوری ها ارائه می دهیم.
