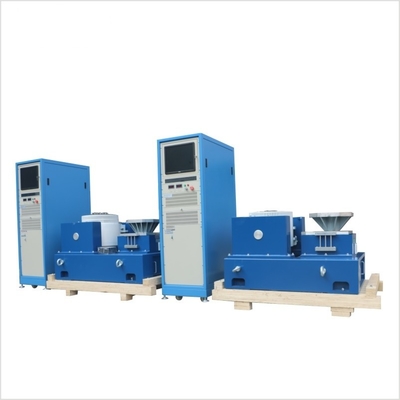

جدول آزمایش لرزش ANSI/EIA-364-28D-1999 برای کانکتورها و سوکت های الکتریکی

نام تجاری:	PRECISION
شماره مدل:	VTS-10
مقدار تولیدی:	1
قیمت:	$6000
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

پشتیبانی سفارشی:

OEM ODM

نیروی سینوسی:

20 KN

نیروی تصادفی:

20 KN

نیروی شوک:

40 KN

محدوده فرکانس:

1-3000 هرتز

جابجایی:

76 میلی متر

سرعت:

2.0

اندازه جدول:

1200x1200mm

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی

قابلیت ارائه:

100 در ماه

برجسته کردن:

جدول لرزش برای آزمایش سوکت ها,جدول لرزش برای کانکتورهای الکتریکی,جدول آزمون ارتعاش EIA-364-28D-1999

Vibration Table for Electrical Connectors

EIA-364-28D-1999 Vibration Test Table

توضیحات محصول

جدول لرزش برای آزمایش کانکتورها و سوکت های الکتریکی، مطابق با ANSI/EIA - 364 - 28D - 1999

در عرصه مهندسی برق، کانکتورها و سوکت های الکتریکی قهرمانان نامعلوم هستند که اتصال یکپارچه را در طیف گسترده ای از سیستم های الکتریکی تضمین می کنند.از لوازم الکترونیکی مصرفی مانند تلفن های هوشمند و لپ تاپ تا ماشین آلات صنعتی پیچیده و تجهیزات هوافضا، این اجزا نقش محوری ایفا می کنند. استاندارد ANSI / EIA - 364 - 28D - 1999 مجموعه ای جامع از دستورالعمل ها را برای آزمایش لرزش کانکتورها و سوکت های الکتریکی فراهم می کند.و یک جدول لرزش طراحی شده برای برآورده کردن این استاندارد یک ابزار ضروری برای تولید کنندگان و متخصصان کنترل کیفیت است.

1اهمیت آزمایش لرزش برای کانکتورها و سوکت های الکتریکی

تضمین اتصال قابل اعتماد

وصل کننده ها و سوکت های الکتریکی در کاربردهای دنیای واقعی به طور مداوم در معرض لرزش قرار دارند.اتصال دهنده های سیستم الکتریکی خودرو در معرض لرزش موتور هستند.در محیط های صنعتی، لرزش ماشین آلات می تواند عملکرد کانکتورهای پانل های کنترل و سیستم های توزیع برق را تحت تاثیر قرار دهد.آزمایش لرزش با هدف شبیه سازی این لرزش در یک محیط کنترل شدهبا قرار دادن کانکتورها و سوکت ها در معرض لرزش، تولید کنندگان می توانند مشکلات احتمالی مانند تماس های گسسته، اتصال های متناوب یا عایق آسیب دیده را شناسایی کنند.این اجازه می دهد تا بهبود طراحی انجام شود، اطمینان حاصل شود که کانکتورها و سوکت ها در طول عمر خود ارتباطات الکتریکی قابل اعتماد را حفظ می کنند و خطر خرابی سیستم را کاهش می دهند.

رعایت استانداردهای صنعت و الزامات ایمنی

رعایت استاندارد ANSI/EIA-364-28D-1999 برای صنعت برق بسیار مهم است.این استاندارد نه تنها به استاندارد سازی فرآیند آزمایش لرزش کمک می کند بلکه همچنین اطمینان می دهد که کانکتورها و سوکت های الکتریکی سطح ایمنی و عملکرد مورد نیاز را برآورده می کننددر کاربردهایی که خرابی های الکتریکی می توانند عواقب جدی داشته باشند، مانند تجهیزات پزشکی یا سیستم های هوافضا، کانکتورها و سوکت های سازگار ضروری هستند.با استفاده از یک جدول لرزش که این استاندارد را برآورده می کندتولید کنندگان می توانند نشان دهند که محصولاتشان تحت آزمایش دقیق قرار گرفته اند و برای استفاده در کاربردهای حیاتی مناسب هستند.اعتماد کاربران نهایی به قابلیت اطمینان و ایمنی سیستم های الکتریکی که نصب می کنند.

2درک استاندارد ANSI/EIA - 364 - 28D - 1999

الزامات اصلی استاندارد

استاندارد ANSI/EIA - 364 - 28D - 1999 الزامات دقیق برای آزمایش لرزش کانکتورها و سوکت های الکتریکی را مشخص می کند.سطوح دامنهدامنه فرکانس به طور معمول طیف مربوط به ارتعاشاتی را که کانکتورها و سوکت ها ممکن است با آن روبرو شوند، معمولا از چند هرتز تا چند صد هرتز را پوشش می دهد.سطح دامنه، که از نظر شتاب (g) اندازه گیری می شود، به دقت برای شبیه سازی شدت لرزش در سناریوهای مختلف دنیای واقعی کالیبراسیون شده است. برای مثال،این استاندارد ممکن است سطوح آمپلیتودی متفاوتی را برای کانکتورهای مورد استفاده در محیط های صنعتی ارتعاش بالا در مقایسه با آنهایی که در تنظیمات نسبتا پایدار اداری استفاده می شوند مشخص کند.مدت زمان آزمایش نیز به وضوح تعریف شده است تا اطمینان حاصل شود که کانکتورها و سوکت ها در معرض ارتعاش کافی قرار می گیرند تا دوام طولانی مدت آنها را با دقت ارزیابی کنند.

استاندارد سازی برای تضمین کیفیت

این استاندارد به عنوان معیار تضمین کیفیت در صنعت کانکتورها و سوکت های الکتریکی عمل می کند. این استاندارد به تولید کنندگان امکان می دهد عملکرد طرح ها و محصولات مختلف را مقایسه کنند.آسان تر کردن شناسایی زمینه های بهبودبا پیروی از استاندارد، تولید کنندگان می توانند اطمینان حاصل کنند که محصولات آنها با طیف گسترده ای از سیستم های الکتریکی سازگار هستند و انتظارات مشتریان و سازمان های نظارتی را برآورده می کنند.این استاندارد همچنین باعث سازگاری در فرآیند تولید می شود، منجر به محصولات با کیفیت بالاتر و خرابی های الکتریکی کمتر در زمینه می شود.

3چگونه میز ارتعاش کار می کند

اصل کار جدول ارتعاش

یک جدول ارتعاش برای آزمایش کانکتورها و سوکت های الکتریکی به طور معمول بر اساس یک اصل الکترودینامیک یا هیدرولیک کار می کند.یک جریان الکتریکی به یک کویل متحرک که در یک میدان مغناطیسی معلق است اعمال می شودطبق قانون دست چپ فلیمینگ، این نیرویی را ایجاد می کند که باعث حرکت کویل می شود. حرکت کویل به سطح میز منتقل می شود،که سپس اتصال دهنده های الکتریکی و سوکت های روی آن قرار داده شده را لرزان می کند.جدول ارتعاش می تواند طیف گسترده ای از فرکانس ها و دامنه های ارتعاش را با تنظیم جریان الکتریکی و ویژگی های میدان مغناطیسی تولید کند.مایع هیدرولیکی برای تولید نیرویی که باعث ارتعاش میز می شود استفاده می شودجریان و فشار مایع هیدرولیکی برای تولید مشخصات ارتعاش مورد نظر کنترل می شود.

اجزای جدول ارتعاش

میز ارتعاش شامل چندین جزء کلیدی است. سطح میز پلتفرم است که بر روی آن کانکتورها و سوکت های الکتریکی نصب می شوند.آن را به طور صاف و سفت طراحی شده است تا انتقال ارتعاش یکنواخت به نمونه های آزمایش را تضمین کند.منبع برق، چه یک تقویت کننده برق در یک سیستم الکترودینامیک باشد یا یک پمپ هیدرولیک در یک سیستم هیدرولیک، انرژی مورد نیاز برای تولید لرزش را فراهم می کند.کنترل کننده مغز سیستم است، اجازه می دهد تا اپراتورها پارامترهای ارتعاش مورد نظر مانند فرکانس، دامنه و مدت زمان آزمایش را تنظیم کنند.حسگرها مانند شتاب سنجها برای اندازه گیری سطح ارتعاش واقعی میز استفاده می شوند. اين حسگرها بازخوردي به کنترل کننده ميدهندامکان تنظیم در زمان واقعی برای اطمینان از اینکه مشخصات ارتعاش در محدوده مشخص شده استاندارد ANSI/EIA - 364 - 28D - 1999 باقی می ماند.

قدرت سایز/ تصادفی/ شوک	2،200 kgf/2.000 kgf/4.400 kgf	توده تسلیحات	25 کیلوگرم
محدوده فرکانس	۵ تا ۳۰۰۰ هرتز	اندازه ورودی (استانداردی)	M10
حداکثر. / جابجایی مستمر p-p	76 میلی متر/63 میلی متر	اتصال بار: نقاط (استانداردی)	21
حداکثر سرعت	2.0 متر/ ثانیه	محور فشار فرکانس طبیعی	3 هرتز
مکس. سینوس / شتاب تصادفی	۸۸/۶۰ گرم	حداکثر، پشتیبانی بار عمودی	۴۰۰ کیلوگرم
قطر آرمور	۳۴۰ میلی متر	میدان منحرف @ 152 mm بالاتر از جدول	≤1mT (10 gauss)
فرکانس رزونانس اساسی	2،700 هرتز (نامی) ± 5٪	ابعاد LxWxH	1،160mmx880mmx1.050mm
زمان سرنگون شدن قفل مجاز	500 نانو متری	وزن (غیر بسته شده)	۱۷۰۰ کیلوگرم

4ویژگی های عملکرد جدول ارتعاش مطابق با ANSI/EIA - 364 - 28D - 1999

کنترل دقیق لرزش

برای پاسخگویی به استاندارد ANSI/EIA-364-28D-1999، جدول لرزش باید کنترل دقیق لرزش را ارائه دهد.با دقت فرکانس اغلب در حدود ±0.1٪، آمپلیتود لرزش نیز می تواند به دقت کنترل شود، با دقت آمپلیتود به طور معمول در حدود ± 1٪.این سطح دقت برای اطمینان از اطمینان از نتایج آزمایش قابل اعتماد و قابل تکرار استبه عنوان مثال، هنگام آزمایش یک کانکتور الکتریکی با عملکرد بالا که در یک مرکز داده استفاده می شود،جدول ارتعاش باید بتواند ارتعاشاتی را که در اثر کار کولر ها و سایر تجهیزات با آن مواجه می شود به دقت بازتولید کند.، اجازه می دهد تا تولید کنندگان عملکرد آن را با دقت ارزیابی کنند.

محدوده پویا

توانایی پوشش طیف گسترده ای از پویایی یکی دیگر از ویژگی های مهم است.مثل سیستم سرگرمی خانگی، و آمپلیتودهای نسبتا بالا در دیگران، مانند در یک ابزار الکتریکی در محل ساخت و ساز.آن باید قادر به شبیه سازی لرزه های ملایم در هنگام استفاده عادی و همچنین لرزه های شدیدتر در هنگام دستکاری خشن یا در محیط های سخت کار باشد.طیف گسترده ای از پویایی تضمین می کند که تمام سناریوهای لرزش ممکن می تواند به طور موثر آزمایش شود.

ساخت و ساز محکم و قابل اعتماد

با توجه به ماهیت تکراری آزمایش لرزش، جدول لرزش با ساخت قوی و قابل اعتماد ساخته شده است.سطح میز و سایر اجزای مکانیکی از مواد قوی مانند آلومینیوم یا فولاد ساخته شده اند تا در هنگام آزمایش لرزش مقاومت کننداجزای الکتریکی و هیدرولیکی، از جمله منبع برق و کنترل کننده، برای کار مداوم در شرایط استرس بالا بدون تخریب طراحی شده اند.تجهیزات همچنین مجهز به ویژگی های ایمنی برای محافظت از نمونه های آزمایش و اپراتورهااین ساختار قوی تضمین می کند که میز لرزش می تواند هزاران آزمایش را در طول عمر خود بدون نگهداری قابل توجهی انجام دهد.کاهش زمان توقف و افزایش کارایی فرآیند آزمایش.

5کاربرد جدول لرزش در آزمایش کانکتورها و سوکت های الکتریکی

آزمایش کانکتورهای الکترونیک مصرفی

کانکتورهای الکترونیک مصرفی، مانند پورت های USB، جک های هدفون و کانکتورهای باتری، با استفاده از جدول لرزش آزمایش می شوند.این کانکتورها نیاز به باقی می ماند عملکرد و حفظ یک اتصال الکتریکی خوب حتی زمانی که دستگاه در معرض لرزش های دستکاری عادی استبه عنوان مثال، کانکتور USB گوشی هوشمند برای اطمینان از مقاومت در برابر لرزش ناشی از استفاده از تلفن همراه در جیب آزمایش می شود.جدول ارتعاش می تونه این ارتعاش ها رو شبیه سازی کنه، اجازه می دهد تا تولید کنندگان هر گونه مشکل احتمالی در طراحی کانکتور را شناسایی و حل کنند.

ارزیابی کانکتورهای الکتریکی صنعتی

کانکتورهای الکتریکی صنعتی در کاربردهای مختلف از پانل های توزیع برق تا تجهیزات تولیدی استفاده می شوند.این کانکتورها اغلب در معرض ارتعاش شدیدتر در مقایسه با الکترونیک مصرفی هستندجدول لرزش برای آزمایش کانکتورها در محیط های صنعتی استفاده می شود تا اطمینان حاصل شود که آنها می توانند عملکرد خود را در این شرایط سخت حفظ کنند.وصل کننده ها در یک مرکز کنترل موتور صنعتی در مقیاس بزرگ آزمایش می شوند تا اطمینان حاصل شود که آنها به دلیل لرزش موتورها نرم نمی شوند یا به طور متناوب متصل نمی شوند.جدول لرزش می تواند با دقت لرزش در محیط صنعتی را شبیه سازی کند، به تولید کنندگان کمک می کند تا قابلیت اطمینان کانکتورهای الکتریکی صنعتی خود را بهبود بخشند.

تضمین کیفیت اتصال کننده های هوافضا و دفاعی

برنامه های کاربردی هوافضا و دفاعی از بالاترین سطح قابلیت اطمینان از کانکتورها و سوکت های الکتریکی تقاضا می کنند. جدول لرزش برای آزمایش کانکتورها در سیستم های هواپیمایی هواپیما استفاده می شود.سیستم های هدایت موشک، و تجهیزات ارتباطی نظامی. این کانکتورها باید حتی در معرض لرزش های شدید در طول پرواز، پرتاب و عملیات در محیط های خشن کار کنند.جدول لرزش می تواند لرزش های شدید تجربه شده در این برنامه ها را شبیه سازی کند، اجازه می دهد تا تولید کنندگان اطمینان حاصل کنند که کانکتورهای آنها با الزامات سختگیرانه صنایع هوافضا و دفاعی مطابقت دارند.

6نتیجه گیری

جدول ارتعاش مطابق با ANSI/EIA - 364 - 28D - 1999 یک ابزار ضروری برای آزمایش کانکتورها و سوکت های الکتریکی است.با شبیه سازی دقیق لرزه هایی که این قطعات در کاربردهای واقعی مواجه می شوندبا کنترل دقیق لرزش، محدوده پویایی گسترده و ساخت قوی،این تجهیزات نقش مهمی در توسعه و تضمین کیفیت کانکتورها و سوکت های الکتریکی دارند.چه برای آزمایش کانکتورها برای الکترونیک مصرفی، کاربردهای صنعتی، یا سیستم های هوافضا و دفاعی باشد،استفاده از چنین یک جدول لرزش یک عامل کلیدی در تضمین اتصال الکتریکی قابل اعتماد است..

If your business is involved in the manufacturing or quality control of electrical connectors and sockets and you require a reliable vibration testing solution that meets the ANSI/EIA - 364 - 28D - 1999 standardما میز های لرزش پیشرفته ای را با ویژگی های متناسب با نیازهای خاص آزمایش قطعات الکتریکی ارائه می دهیم.امروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد اینکه چگونه محصولات ما می توانند کیفیت و قابلیت اطمینان کانکتورهای الکتریکی و سوکت های شما را افزایش دهند.
