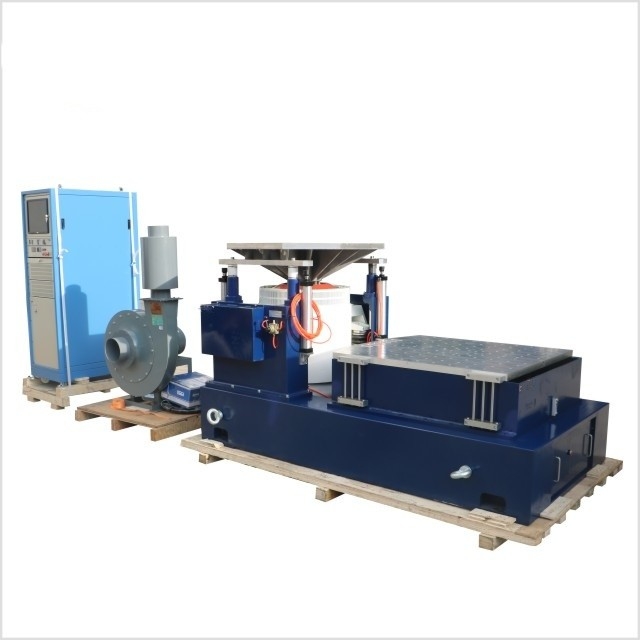

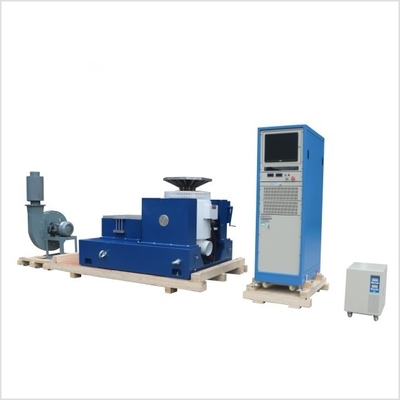

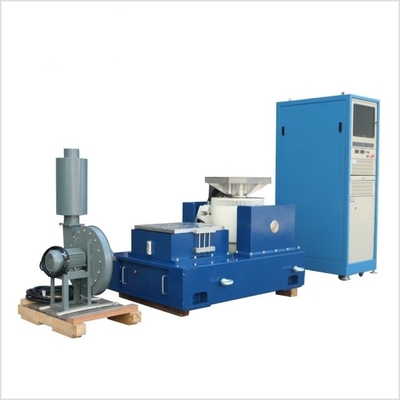

سیستم تست ارتعاش ساختمانی قوی با میز لغزنده برای آزمایش تصادفی RMS

نام تجاری:	PRECISION
شماره مدل:	VTS-20
مقدار تولیدی:	1
قیمت:	$6000
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

پشتیبانی سفارشی:

OEM ODM

نیروی سینوسی:

20 KN

نیروی تصادفی:

20 KN

نیروی شوک:

40 KN

محدوده فرکانس:

1-3000 هرتز

جابجایی:

76 میلی متر

سرعت:

2.0

اندازه جدول:

1200x1200mm

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی

قابلیت ارائه:

100 در ماه

برجسته کردن:

سیستم آزمایش لرزش میز لغزنده,سیستم آزمایش لرزش با میز لغزنده,سیستم تست ارتعاش ساختمانی قوی

Vibration Test System With Slip Table

Robust Construction Vibration Test System

توضیحات محصول

سیستم آزمایش لرزش با جدول لغزنده برای آزمایش لرزش تصادفی RMS

در چشم انداز پویا توسعه محصول و تضمین کیفیت در صنایع مختلف، درک اینکه چگونه محصولات به لرزش های دنیای واقعی پاسخ می دهند ضروری است.آزمایش لرزش تصادفی RMS (Root Mean Square) به عنوان یک روش مهم برای ارزیابی دوام و قابلیت اطمینان محصولات ظهور کرده استیک سیستم آزمایش لرزش مجهز به یک میز لغزشی که برای چنین آزمایشاتی طراحی شده است، یک راه حل جامع برای شبیه سازی سناریوهای لرزش پیچیده فراهم می کند.

1اهمیت آزمایش لرزش تصادفی RMS

تقلید از لرزش های دنیای واقعی

لرزش های تصادفی در طبیعت و محیط های مختلف صنعتی اتفاق می افتد.محصولات از قطعات هوافضا تا لوازم الکترونیکی مصرفی در معرض ارتعاشاتی هستند که منظم یا دوره ای نیستندبه عنوان مثال یک هواپیمای در حال پرواز لرزش از عملکرد موتور، آشفتگی هوا و رزونانس های ساختاری را تجربه می کند. این لرزش ها پیچیده و غیر قابل پیش بینی هستند،این امر باعث می شود که آزمایش محصولات در شرایط مشابه بسیار مهم باشد.آزمایش لرزش تصادفی RMS با هدف تکرار این لرزش های دنیای واقعی در یک محیط آزمایشگاهی کنترل شده است.تولید کنندگان می توانند نقاط ضعف احتمالی در طراحی را شناسایی کننداین امر به اطمینان از اینکه محصولات می توانند در طول عمر خود با ارتعاشات روبرو شوند، کمک می کند و خطر شکست در زمینه را کاهش می دهد.

اندازه گیری شدت ارتعاش با RMS

RMS یک اندازه گیری آماری است که راهی برای اندازه گیری شدت ارتعاشات تصادفی فراهم می کند. این اندازه گیری دامنه ارتعاشات را در کل محدوده فرکانس در نظر می گیرد.در آزمایش لرزش تصادفی RMS، پروفایل های آزمایش برای مطابقت با ارزش های RMS لرزش انتظار می رود در برنامه های کاربردی دنیای واقعی طراحی شده است.اگر یک محصول با سرعت RMS 5 g در یک محیط خاص کار کند، احتمالاً لرزش خواهد داشت.، سیستم آزمایش لرزش را می توان برای تولید یک مشخصات لرزش تصادفی با مقدار RMS 5 g برنامه ریزی کرد.این اجازه می دهد تا یک ارزیابی دقیق تر از عملکرد محصول در شرایط ارتعاش واقعی.

2. درک سیستم آزمایش لرزش با جدول لغزنده

اجزای سیستم آزمایش لرزش

سیستم آزمایش لرزش شامل چندین عنصر کلیدی است. ژنراتور لرزش، که می تواند یک شیکر الکترودینامیک یا هیدرولیک باشد، مسئول تولید لرزش است.در یک شیکر الکترودینامیک، یک جریان الکتریکی به یک کویل متحرک که در یک میدان مغناطیسی معلق است اعمال می شود. با توجه به قانون دست چپ فلیمینگ، این یک نیروی ایجاد می کند که باعث حرکت کویل می شود و لرزش ایجاد می کند.تقویت کننده قدرت انرژی لازم برای حرکت لرزه دهنده را تامین می کندکنترل کننده مغز سیستم است و به اپراتورها اجازه می دهد پارامترهای ارتعاش مورد نظر مانند محدوده فرکانس، سطوح دامنه و ارزش RMS ارتعاش تصادفی را تنظیم کنند.

نقش میز اسلیپ

میز اسلیپ یک ابزار منحصر به فرد و ارزشمند استدر بسیاری از سناریوهای دنیای واقعی، این سیستم برای آزمایش لرزش طراحی شده است تا به نمونه آزمایش اجازه دهد تا نسبت به منبع لرزش حرکت کند.محصولات نه تنها لرزش را تجربه می کنند بلکه حرکت نسبی را نیز تجربه می کنند.به عنوان مثال، در سیستم تعلیق یک وسیله نقلیه، قطعات نسبت به یکدیگر حرکت می کنند در حالی که تحت لرزش قرار می گیرند. میز لغزنده می تواند چنین سناریوها را شبیه سازی کند.سطح آن با اصطکاک کم است، که اجازه می دهد نمونه آزمایش به طور آزادانه در یک یا چند جهت در طول آزمایش لرزش حرکت کند. این یک ابعاد اضافی به فرآیند آزمایش اضافه می کند.ارائه داده های جامع تر در مورد چگونگی عملکرد محصول در شرایط واقعی.

قدرت سایز/ تصادفی/ شوک	2،200 kgf/2.000 kgf/4.400 kgf	توده تسلیحات	25 کیلوگرم
محدوده فرکانس	۵ تا ۳۰۰۰ هرتز	اندازه ورودی (استانداردی)	M10
حداکثر. / جابجایی مستمر p-p	76 میلی متر/63 میلی متر	اتصال بار: نقاط (استانداردی)	21
حداکثر سرعت	2.0 متر/ ثانیه	محور فشار فرکانس طبیعی	3 هرتز
مکس. سینوس / شتاب تصادفی	۸۸/۶۰ گرم	حداکثر، پشتیبانی بار عمودی	۴۰۰ کیلوگرم
قطر آرمور	۳۴۰ میلی متر	میدان منحرف @ 152 mm بالاتر از جدول	≤1mT (10 gauss)
فرکانس رزونانس اساسی	2،700 هرتز (نامی) ± 5٪	ابعاد LxWxH	1،160mmx880mmx1.050mm
زمان سرنگون شدن قفل مجاز	500 نانو متری	وزن (غیر بسته شده)	۱۷۰۰ کیلوگرم

3چگونه سیستم تست لرزش تصادفی RMS را انجام می دهد

تولید پروفایل لرزش تصادفی

برای انجام آزمایش لرزش تصادفی RMS، سیستم تست لرزش از الگوریتم های پیشرفته برای تولید سیگنال های الکتریکی تصادفی استفاده می کند. این سیگنال ها سپس تقویت می شوند و به ژنراتور لرزش ارسال می شوند.ماهیت تصادفی سیگنال ها تضمین می کند که لرزش های حاصل در طیف گسترده ای از فرکانس ها و دامنه ها، مشابه با شرایط واقعی جهان است.کنترل کننده به دقت تنظیم ویژگی های سیگنال تصادفی برای رسیدن به ارزش RMS مورد نظربه عنوان مثال، اگر شتاب RMS هدف 3g باشد، کنترل کننده به طور مداوم سیگنال را برای حفظ این مقدار در طول آزمایش نظارت و تنظیم می کند.

تعامل با میز لغزنده

وقتی که میز اسلیپ در حال استفاده است، نمونه آزمایش روی آن نصب می شود.جدول لغزش اجازه می دهد نمونه به حرکت با توجه به نیروهای بر روی آن عمل می کندسنسورهای قرار داده شده بر روی میز اسلیپ و نمونه آزمایش حرکت و ارتعاش را اندازه گیری می کنند. این داده ها به کنترل کننده بازگردانده می شوند.که می تواند پس از آن تنظیمات زمان واقعی به مشخصات لرزش انجام دهدبه عنوان مثال، اگر نمونه آزمایش به روشی غیرمنتظره بر روی میز لغزش حرکت کند، کنترل کننده می تواند پارامترهای لرزش را برای شبیه سازی بهتر شرایط واقعی تغییر دهد.

4ویژگی های عملکرد سیستم آزمایش لرزش

کنترل ارتعاش با دقت بالا

سیستم آزمایش لرزش کنترل دقیق بالای لرزش تصادفی RMS را ارائه می دهد. دقت فرکانس به طور معمول در حدود ± 0.1٪ است.امکان تکرار دقیق طیف فرکانس مورد نظرکنترل دامنه نیز بسیار دقیق است، با دقت دامنه حدود ± 1٪. این سطح دقت برای اطمینان از اطمینان از نتایج آزمایش قابل اعتماد و قابل تکرار است.برای مثال، هنگام آزمایش یک جزء الکترونیکی حساس برای یک ماهواره، سیستم باید بتواند با دقت ارتعاشات تصادفی RMS را که در طول پرتاب و در مدار مواجه می شود، بازتولید کند.که امکان ارزیابی دقیق عملکرد قطعات را فراهم می کند.

محدوده پویا

توانایی پوشش طیف گسترده ای از پویایی یکی دیگر از ویژگی های مهم است. این سیستم می تواند ارتعاش با آمپلیتود بسیار کم تولید، مناسب برای آزمایش محصولات در محیط های کم ارتعاش،مانند دستگاه های پزشکی در محیط بیمارستاندر عین حال، می تواند ارتعاش های بلندگذر برای محصولاتی که شرایط شدید را تجربه می کنند، مانند اجزای یک ماشین مسابقه با عملکرد بالا تولید کند.طیف گسترده ای از پویایی تضمین می کند که سیستم می تواند نیازهای آزمایش طیف متنوعی از محصولات را برآورده کند.

ساخت و ساز محکم و قابل اعتماد

با توجه به ماهیت تکراری و سخت آزمایش لرزش تصادفی RMS، سیستم آزمایش لرزش با ساخت قوی و قابل اعتماد ساخته شده است.و سایر اجزای مکانیکی از مواد با قدرت بالا مانند آلومینیوم یا فولاد ساخته شده اند تا در برابر نیروهای زیاد تولید شده در طول آزمایش مقاومت کنند.اجزای الکتریکی و الکترونیکی، از جمله تقویت کننده قدرت و کنترل کننده، برای کار مداوم در شرایط استرس بالا بدون تخریب طراحی شده اند.سیستم همچنین مجهز به ویژگی های ایمنی برای محافظت از نمونه آزمایش و اپراتورهااین ساختار قوی تضمین می کند که سیستم می تواند هزاران آزمایش را در طول عمر خود بدون نگهداری قابل توجهی انجام دهد.کاهش زمان توقف و افزایش کارایی فرآیند آزمایش.

5کاربرد سیستم آزمایش لرزش در صنایع مختلف

صنعت هوافضا

در صنعت هوافضا، آزمایش لرزش تصادفی RMS برای اطمینان از قابلیت اطمینان قطعات هواپیما و فضاپیما بسیار مهم است.سیستم آزمایش لرزش با جدول لغزش برای آزمایش اجزای مانند سیستم های الکترونیک هواپیما استفاده می شودبرای مثال، ساختار بال هواپیما برای اطمینان از اینکه می تواند در طول پرواز به لرزش های موتورها و آشفتگی هوا مقاومت کند، آزمایش می شود.جدول لغزش می تواند حرکت نسبی اجزای بال را شبیه سازی کند، داده های ارزشمندی را برای بهبود طراحی فراهم می کند.

صنعت خودرو

صنعت خودرو از این نوع آزمایش لرزش سود زیادی می برد. قطعات مانند موتورها، گیرنده ها،و سیستم های تعلیق آزمایش می شوند تا اطمینان حاصل شود که دوام آنها تحت لرزش های تجربه شده در هنگام رانندگی عادی و در شرایط شدیدبه عنوان مثال، نصب موتور یک ماشین آزمایش می شود تا ببیند چقدر می توانند لرزش های موتور را از بدن خودرو جدا کنند.جدول لغزش می تواند حرکت موتور نسبت به شاسی شبیه سازی، به تولید کنندگان کمک می کند تا طراحی موانع موتور را بهینه کنند.

صنعت الکترونیک

در صنعت الکترونیک، که محصولات اغلب در طول حمل و نقل و استفاده تحت لرزش قرار می گیرند، سیستم آزمایش لرزش برای آزمایش تلفن های هوشمند، لپ تاپ ها و سایر دستگاه های قابل حمل استفاده می شود.به عنوان مثال، یک گوشی هوشمند آزمایش می شود تا اطمینان حاصل شود که اجزای داخلی آن، مانند باتری، ماژول دوربین و مادربرد، می توانند در حالی که در جیب یا کیف حمل می شوند، در برابر لرزش مقاومت کنند.میز لغزش می تواند حرکت دستگاه را در طول استفاده عادی شبیه سازی کند، به تولید کنندگان اجازه می دهد تا نقص های بالقوه طراحی را شناسایی و برطرف کنند.

6نتیجه گیری

سیستم آزمایش لرزش با جدول لغزش برای آزمایش لرزش تصادفی RMS یک ابزار قدرتمند برای توسعه محصول و تضمین کیفیت در صنایع مختلف است.با شبیه سازی دقیق لرزش های دنیای واقعی و اجازه دادن به حرکت نسبی نمونه آزمایشبا کنترل ارتعاش با دقت بالا، محدوده پویایی گسترده و ساخت قوی،این سیستم نقش مهمی در تضمین این دارد که محصولات با استانداردهای کیفیت بالا که در بازار رقابتی امروز مورد نیاز است، مطابقت داشته باشند.اگر صنعت شما نیاز به آزمایش های بی نظیر ارتعاش RMS قابل اعتماد دارد، سرمایه گذاری در چنین سیستم آزمایش ارتعاش می تواند عملکرد و قابلیت اطمینان محصولات شما را به طور قابل توجهی افزایش دهد.
