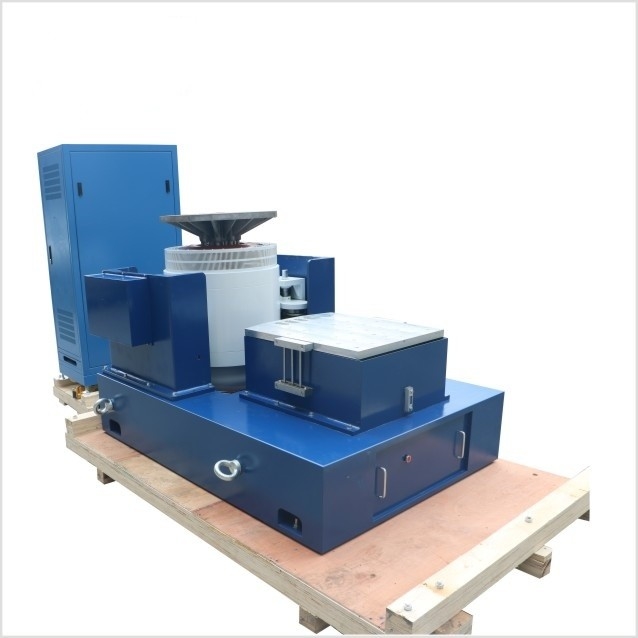

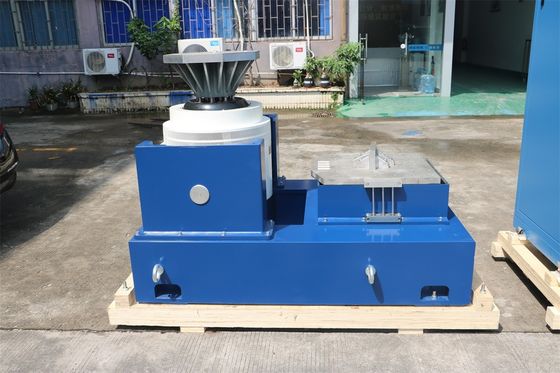

سیستم ارتعاش الکترودینامیک برای شتاب سین و آزمایش ارتعاش تصادفی

نام تجاری:	PRECISION
شماره مدل:	VTS-20
مقدار تولیدی:	1
قیمت:	$6000
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

پشتیبانی سفارشی:

OEM ODM

نیروی سینوسی:

20 KN

نیروی تصادفی:

20 KN

نیروی شوک:

40 KN

محدوده فرکانس:

1-3000 هرتز

جابجایی:

76 میلی متر

سرعت:

2.0

اندازه جدول:

1200x1200mm

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی

قابلیت ارائه:

100 در ماه

برجسته کردن:

سیستم لرزش لرزش برای شکستن سین,سیستم لرزش آزمایشی تصادفی

Random Vibration Testing Shaker System

توضیحات محصول

سیستم لرزش لرزش برای آزمایش انفجار سین، آزمایش تصادفی و لرزش سین

در چشم انداز همیشه در حال تکامل توسعه محصول و تضمین کیفیت، آزمایش لرزش به عنوان یک ابزار ضروری در طیف گسترده ای از صنایع ظهور کرده است.از هوافضا و خودرو تا الکترونیک و کالاهای مصرفی، اطمینان از قابلیت اطمینان و دوام محصولات در شرایط مختلف ارتعاش بسیار مهم است.و همچنین آزمایش لرزش تصادفی و سینوسی، یک راه حل جامع برای ارزیابی عملکرد محصولات در سناریوهای دنیای واقعی ارائه می دهد.

1اهمیت آزمایش های مختلف لرزش

تست شکستن سینوس

آزمایش شکستن سینوس شامل قرار دادن یک محصول در معرض یک سری لرزش موج سینوس بلند و کوتاه مدت است.این نوع آزمایش به ویژه برای شناسایی فرکانس های رزونانس در محصولات مفید است.. رزونانس زمانی رخ می دهد که فرکانس طبیعی یک محصول با فرکانس ارتعاش اعمال شده مطابقت داشته باشد، که منجر به افزایش قابل توجهی در دامنه ارتعاش می شود.برای مثال، قطعات مانند قطعات موتور هواپیما باید برای رزونانس آزمایش شوند. اگر یک قطعه در طول پرواز به هم برسد، می تواند استرس بیش از حد را تجربه کند و منجر به شکست زودرس شود.با انجام تست های شکستن سینوس با استفاده از یک سیستم لرزش لرزان، سازندگان می توانند این فرکانس های رزونانس را مشخص کنند و تغییرات طراحی را برای جلوگیری از مشکلات مربوط به رزونانس انجام دهند.

آزمایش لرزش تصادفی

آزمایش لرزش تصادفی با هدف شبیه سازی لرزش های پیچیده و غیر قابل پیش بینی است که محصولات در محیط های واقعی مواجه می شوند. محصولات در معرض لرزش از منابع متعدد قرار می گیرند،مانند لرزش موتور در یک وسیله نقلیه، ارتعاشات ماشین آلات در محیط صنعتی، یا ارتعاشات در طول حمل و نقل. این ارتعاشات دارای طیف گسترده ای از فرکانس ها و دامنه ها هستند.آزمایش لرزش تصادفی در ارزیابی عملکرد یک محصول در چنین شرایط لرزش هرج و مرج کمک می کندبه عنوان مثال، در صنعت الکترونیک، تلفن های هوشمند و لپ تاپ ها برای لرزش های تصادفی آزمایش می شوند تا اطمینان حاصل شود که اجزای داخلی آنها، مانند صفحه مدار و هارد دیسک،می تواند در طول استفاده و حمل و نقل عادی به لرزش ها مقاومت کنداین روش آزمایش به تولید کنندگان اجازه می دهد نقاط ضعف بالقوه در طراحی محصول، مانند اتصالات شل یا اجزای شکننده را شناسایی کنند.

تست لرزش سینوس

آزمایش لرزش سینوس شامل استفاده از لرزش موج سینوس تک فرکانس به یک محصول است. برای ارزیابی پاسخ محصول به فرکانس خاص در طول یک دوره زمانی استفاده می شود.این نوع آزمایش برای درک عملکرد یک محصول تحت لرزش های دوره ای مفید است.به عنوان مثال، در صنعت خودرو، هیزم های موتور با لرزش های سینوس آزمایش می شوند تا توانایی آنها را برای جدا کردن لرزش های موتور از بدن وسیله نقلیه تعیین کنند.با کنترل فرکانس و دامنه لرزش سینوس، سازندگان می توانند اثربخشی طراحی نصب موتور را در کاهش ارتعاش و بهبود راحتی کلی خودرو ارزیابی کنند.

2درک سیستم لرزش دهنده

اصل کار

سیستم لرزش لرزش بر اساس یک اصل الکترودینامیک یا هیدرولیک کار می کند. در یک سیستم الکترودینامیک، یک جریان الکتریکی به یک کویل متحرک که در یک میدان مغناطیسی معلق است اعمال می شود.طبق قانون دست چپ فليمينگ، این یک نیروی ایجاد می کند که باعث حرکت کویل می شود. حرکت کویل به میز تکان دهنده منتقل می شود، که محصول یا نمونه آزمایش بر روی آن قرار می گیرد.برای تولید انواع مختلف ارتعاشبرای آزمایشات انفجار سینوس، جریان تنظیم می شود تا موج های سینوس بلند مدت کوتاه مدت تولید شود.برای آزمایش لرزش تصادفی، یک ژنراتور سیگنال تصادفی برای کنترل جریان استفاده می شود، ایجاد یک الگوی پیچیده از ارتعاش. در یک سیستم هیدرولیکی،مایع هیدرولیکی برای تولید نیرویی که باعث لرزش میز شیکر می شود استفاده می شودجریان و فشار مایع هیدرولیکی برای دستیابی به مشخصات ارتعاش مورد نظر تنظیم می شود.

اجزای سیستم لرزش دهنده

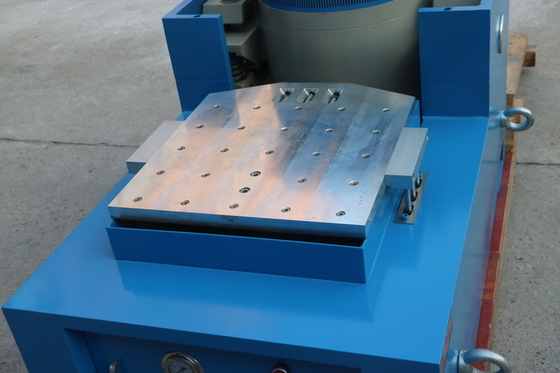

سیستم لرزش شیکر متشکل از چندین جزء کلیدی است. تقویت کننده قدرت مسئول تامین قدرت لازم برای حرکت شیکر است. در یک سیستم الکترودینامیک،سیگنال الکتریکی را به سطح کافی برای تولید ارتعاش های قابل توجهی تقویت می کند.کنترل کننده مغز سیستم است. اپراتورها می توانند پارامترهای مخصوص ارتعاش را به کنترل کننده وارد کنند، مانند محدوده فرکانس، دامنه و نوع آزمایش ارتعاشتصادفیکنترل کننده سپس سیگنال های کنترل مناسب را به تقویت کننده قدرت تولید می کند.میز لرزه ساز طراحی شده است به عنوان یک پلت فرم سفت و صاف برای اطمینان از انتقال ارتعاش یکنواخت به نمونه آزمایشعلاوه بر این، سنسورها مانند سرعت سنجها بر روی میز لرزه کننده و نمونه آزمایش قرار می گیرند تا سطوح ارتعاش واقعی را اندازه گیری کنند. این سنسورها بازخورد را به کنترل کننده ارائه می دهند.امکان تنظیم در زمان واقعی برای حفظ مشخصات ارتعاش مورد نظر.

3. چگونه سیستم لرزش لرزه کننده تست های مختلف را انجام می دهد

روش تست شکستن سینوس

برای آزمایش انفجار سینوس، اپراتور ابتدا پارامترها را در کنترل کننده تنظیم می کند، از جمله فرکانس انفجار سینوس، دامنه و تعداد انفجارها.کنترل کننده سپس یک سیگنال به تقویت کننده قدرت ارسال می کند، که به نوبه خود باعث می شود لرزه کننده لرزه های سینوس را تولید کند. نمونه آزمایش بر روی میز لرزه کننده قرار داده می شود.و شتاب سنجها پاسخ نمونه را به انفجار سینوس اندازه گیری می کننداگر نمونه نشانه های ارتعاش بیش از حد یا رزونانس را نشان دهد، داده های جمع آوری شده توسط شتاب سنجها می تواند برای تجزیه و تحلیل مشکل استفاده شود.اگر یک قطعه در یک ماهواره در طول یک آزمایش انفجار سینوس رزنشن را تجربه کند، مهندسان می توانند از داده ها برای اصلاح طراحی قطعات یا اضافه کردن مواد خنک کننده برای کاهش اثر رزونانس استفاده کنند.

فرآیند آزمایش لرزش تصادفی

در آزمایش لرزش تصادفی ، کنترل کننده از یک ژنراتور سیگنال تصادفی برای ایجاد یک سیگنال الکتریکی تصادفی استفاده می کند. این سیگنال سپس توسط تقویت کننده قدرت تقویت می شود و به شیکر ارسال می شود.میز شاکر در الگوی تصادفی تکان می خوردسرعت سنجها به طور مداوم سطح لرزش میز لرزش و نمونه آزمایش را اندازه گیری می کنند.کنترل کننده مقایسه سطح لرزش اندازه گیری شده با مشخصات لرزش تصادفی مورد نظر و تنظیمات به تقویت کننده قدرت در صورت لزومبه عنوان مثال، هنگام تست یک دستگاه پزشکی برای لرزش های تصادفی،سیستم لرزش لرزه کننده می تواند اطمینان حاصل کند که دستگاه می تواند در برابر لرزش هایی که ممکن است در طول حمل و نقل و استفاده عادی مواجه شود، مقاومت کند..

انجام تست لرزش سینوس

در طول آزمایش لرزش سینوس، اپراتور فرکانس و دامنه موج سینوس را در کنترل کننده تنظیم می کند.سپس کنترل کننده سیگنال موج سینوسی تولید می کند که توسط تقویت کننده قدرت تقویت می شود و به شیکر ارسال می شودمیز لرزش در فرکانس و دامنه مشخص شده لرزش می کند و شتاب سنجها واکنش نمونه آزمایش را کنترل می کنند.این داده ها می توانند برای ارزیابی عملکرد نمونه در آن فرکانس خاص استفاده شوند.به عنوان مثال، هنگام آزمایش سیستم تعلیق یک وسیله نقلیه، آزمایش لرزش سینوس می تواند به تعیین پارامترهای طراحی بهینه برای کاهش لرزش در فرکانس های خاص کمک کند.مانند مواردی که ناشی از نقص موتور خودرو یا جاده است..

قدرت سایز/ تصادفی/ شوک	3،000 kgf/3,000kgf/6,000 kgf	توده تسلیحات	30 کیلوگرم
محدوده فرکانس	۵ تا ۳۰۰۰ هرتز	اندازه ورودی (استانداردی)	M10
حداکثر./ جابجایی مستمر p-p	51 میلی متر/51 میلی متر	نقاط اتصال بار (استانداردی)	17
حداکثر سرعت	2.0 متر/ ثانیه	محور فشار فرکانس طبیعی	3 هرتز
مکس.سینوس / شتاب تصادفی	100/60 گرم	حداکثر، پشتیبانی بار عمودی	۵۰۰ کیلوگرم
قطر آرمور	۴۴۰ میلی متر	میدان منحرف @152 میلی متر بالاتر از جدول	≤1mT (10 gauss)
فرکانس رزونانس اساسی	2t500Hz ((nom.) ± 5٪	ابعاد LxWxH	1،270mmx980mmx1,135mm
زمان سرنگون شدن قفل مجاز	500 نانو متری	وزن (غیر بسته شده)	2،500 کیلوگرم

4ویژگی های عملکرد سیستم لرزش

کنترل ارتعاش با دقت بالا

سیستم لرزش لرزش کنترل دقیق بالا بر پارامترهای لرزش را ارائه می دهد. دقت فرکانس به طور معمول در حدود ± 0.1٪ از مقدار تنظیم شده است.اطمینان از اینکه لرزش ها در فرکانس های دقیق مورد نیاز برای هر آزمایش تولید می شونددقت دامنه نیز بسیار قابل اعتماد است، با دقت حدود ± 1٪ از ارزش شتاب تنظیم شده. این سطح دقت برای به دست آوردن نتایج آزمایش دقیق و قابل تکرار بسیار مهم است.برای مثال، هنگام تست یک بلندگو با عملکرد بالا برای لرزش های سینوس،سیستم لرزش لرزش نیاز به به طور دقیق تولید مجدد فرکانس ها و دامنه به طور دقیق ارزیابی عملکرد سخنران.

دامنه پویا

توانایی پوشش طیف گسترده ای از پویایی یکی دیگر از ویژگی های مهم این سیستم است. این سیستم می تواند ارتعاشات با دامنه بسیار پایین را تولید کند، مناسب برای آزمایش محصولات حساس مانند میکروالکترونیک،و ارتعاش های دامنه بالا برای محصولاتی که نیاز به مقاومت در برابر شرایط سخت دارندطیف گسترده ای از پویایی اجازه می دهد تا آزمایش طیف متنوعی از محصولات در صنایع مختلف.چه یک حسگر حساس در یک دستگاه پزشکی باشد یا یک قطعه موتور سنگین، سیستم لرزش لرزش می تواند سطوح مناسب لرزش را شبیه سازی کند.

ساخت و ساز محکم و قابل اعتماد

با توجه به ماهیت تکراری و سخت آزمایش لرزش، سیستم لرزش با ساخت قوی و قابل اعتماد ساخته شده است.میز تکان دهنده و سایر اجزای مکانیکی از مواد با قدرت بالا مانند فولاد ساخته شده اند تا در طول آزمایش لرزش مقاومت کننداجزای الکتریکی و هیدرولیکی، از جمله تقویت کننده قدرت و کنترل کننده، برای کار مداوم در شرایط استرس بالا بدون تخریب طراحی شده اند.این سیستم همچنین مجهز به ویژگی های ایمنی است، مانند محافظت از بیش از حد و مکانیسم های توقف اضطراری، برای محافظت از نمونه آزمایش، اپراتورها و خود تجهیزات.این ساختار قوی تضمین می کند که سیستم لرزش لرزه می تواند تعداد زیادی از آزمایشات را در طول عمر خود را بدون نگهداری قابل توجهی انجام دهد، کاهش زمان توقف و افزایش کارایی فرآیند آزمایش.

5کاربرد سیستم لرزش در صنایع مختلف

صنعت هوافضا

در صنعت هوافضا، سیستم لرزش لرزه به طور گسترده ای برای آزمایش قطعات هواپیما استفاده می شود. از قطعات موتور تا سیستم های هواپیمایی، این قطعات باید بسیار قابل اعتماد باشند.آزمایش شکستن سینوس در شناسایی فرکانس های رزونانس در تیغه های موتور کمک می کند، در حالی که آزمایش های تصادفی و ارتعاش سینوس تضمین می کند که قطعات می توانند به ارتعاشات در طول پرواز مقاومت کنند. به عنوان مثال،دستگاه فرود هواپیما با لرزش های تصادفی آزمایش می شود تا اثر و لرزش در هنگام فرود شبیه سازی شود.این امر به اطمینان از ایمنی و قابلیت اطمینان هواپیما در طول پرواز و فرود کمک می کند.

صنعت خودرو

صنعت خودرو از سیستم لرزش کننده به شدت بهره مند می شود. اجزای موتور، سیستم های تعلیق و اجزای داخلی با استفاده از آزمایش های مختلف لرزش آزمایش می شوند.آزمایش لرزش سینوس برای بهینه سازی طراحی نصب موتور استفاده می شوددر حالی که آزمایش لرزش تصادفی به اطمینان از اینکه اجزای داخلی مانند داشبورد و صندلی در هنگام رانندگی عادی لرزش آزاردهنده ایجاد نمی کنند کمک می کند.سیستم صوتی در یک ماشین با لرزش های سینوس و تصادفی آزمایش می شود تا اطمینان حاصل شود که به درستی کار می کند و تحت لرزش هیچ گونه تحریف یا آسیب ایجاد نمی کند..

صنعت الکترونیک

در صنعت الکترونیک، سیستم لرزش لرزش برای آزمایش طیف گسترده ای از محصولات، از تلفن های هوشمند و تبلت ها تا سیستم های کنترل صنعتی استفاده می شود.آزمایش لرزش تصادفی برای اطمینان از این که اجزای داخلی این دستگاه ها می توانند در طول حمل و نقل و استفاده عادی به لرزش ها مقاومت کنند، بسیار مهم است.. تست شکستن سینوس می تواند برای شناسایی هر گونه مشکلات رزونانس در محفظه دستگاه یا اجزای داخلی استفاده شود. به عنوان مثال،هارد دیسک لپ تاپ با لرزش های تصادفی آزمایش می شود تا اطمینان حاصل شود که داده های ذخیره شده بر روی آن حتی زمانی که لپ تاپ تحت لرزش قرار می گیرد، ایمن باقی می ماند..
