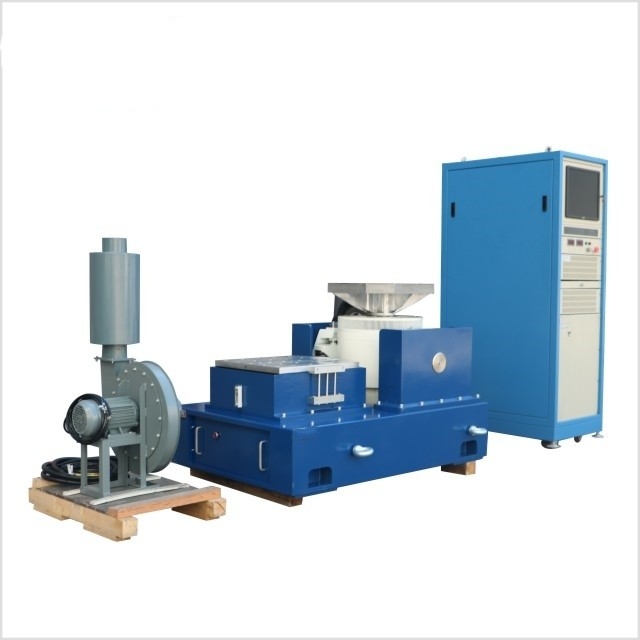

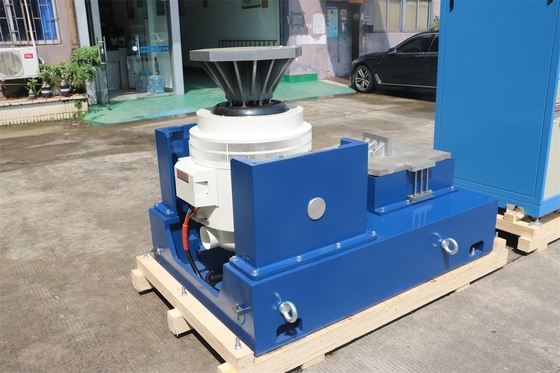

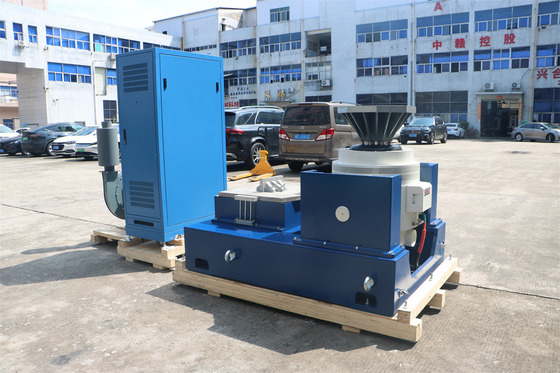

IEC 62133:2012 دستگاه لرزش الکترودینامیک برای باتری های سلول های شارژ پذیر

نام تجاری:	PRECISION
شماره مدل:	VTS-20
مقدار تولیدی:	1
قیمت:	$6000
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

پشتیبانی سفارشی:

OEM ODM

نیروی سینوسی:

20 KN

نیروی تصادفی:

20 KN

نیروی شوک:

40 KN

محدوده فرکانس:

1-3000 هرتز

جابجایی:

76 میلی متر

سرعت:

2.0

اندازه جدول:

1200x1200mm

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی

قابلیت ارائه:

100 در ماه

برجسته کردن:

شیکر ارتعاش الکترودینامیک برای باتری ها,IEC 62133:2012 دستگاه لرزش الکترودینامیک,شیکر الکترودینامیک برای سلول های شارژ پذیر

IEC 62133:2012 Electrodynamic Vibration Shaker

Electrodynamic Shaker for Rechargeable Cells

توضیحات محصول

شیکر لرزش برای سلول های شارژ پذیر و باتری ها، مطابق با آزمون لرزش IEC 62133:2012

در دنیای امروز که به تکنولوژی وابسته است، سلول های شارژ پذیر و باتری ها طیف گسترده ای از دستگاه ها را تقویت می کنند.از لوازم الکترونیکی قابل حمل مانند تلفن های هوشمند و لپ تاپ تا سیستم های ذخیره سازی انرژی در مقیاس بزرگ و وسایل نقلیه الکتریکیبا توجه به همه جا بودن آنها و نقش حیاتی که در تضمین عملکرد این دستگاه ها دارند، قابلیت اطمینان آنها در شرایط مختلف بسیار مهم است.استاندارد 2012 دستورالعمل های جامع برای آزمایش لرزش سلول های شارژ پذیر و باتری ها را ارائه می دهد، و یک لرزش ساز طراحی شده برای پاسخگویی به این الزامات تبدیل به یک دارایی ضروری در تولید باتری و فرآیندهای کنترل کیفیت شده است.

1اهمیت آزمایش لرزش برای سلول های شارژ پذیر و باتری ها

تضمین عملکرد و ایمنی دستگاه

سلول های شارژ پذیر و باتری ها اغلب در طول حمل و نقل، عملکرد دستگاه و در برخی موارد، به دلیل حرکت مکانیکی تجهیزات که آنها را تقویت می کنند، تحت لرزش قرار می گیرند.در یک وسیله نقلیه الکتریکی، بسته باتری به طور مداوم لرزش می کند در حالی که خودرو در سطوح مختلف جاده حرکت می کند. در یک ابزار الکتریکی، باتری در هنگام استفاده به حرکت می رسد.آزمایش لرزش با هدف شبیه سازی این سناریوهای لرزش در دنیای واقعی در یک محیط آزمایشگاهی کنترل شده است.با قرار دادن باتری ها در معرض لرزش، سازندگان می توانند مشکلات احتمالی مانند اتصالات داخلی گسسته، جابجایی الکترود یا آسیب به محفظه باتری را شناسایی کنند.اگر کشف نشده باشد، می تواند منجر به کاهش عملکرد باتری، مدت عمر کوتاه تر یا در موارد شدید، خطرات ایمنی مانند گرم شدن بیش از حد یا نشت شود.آزمایش لرزش کمک می کند تا اطمینان حاصل شود که باتری ها می توانند عملکرد و ایمنی خود را تحت لرزش حفظ کنند، به کاربران نهایی اعتماد به نفس در مورد قابلیت اطمینان دستگاه هایی که آنها را تقویت می کنند.

انطباق با استانداردهای صنعت

استاندارد IEC 62133:2012 در سطح جهانی به عنوان معیار ایمنی و عملکرد سلول ها و باتری های قابل شارژ شناخته شده است.پیروی از این استاندارد نه تنها تضمین می کند که باتری ها با سطوح کیفیت مورد نیاز مطابقت داشته باشند بلکه امکان ادغام بی سیم باتری ها را در طیف گسترده ای از دستگاه ها فراهم می کندتولید کنندگان که با این استاندارد مطابقت دارند می توانند قابلیت اطمینان محصولات خود را برای مصرف کنندگان، سازمان های نظارتی و تولید کنندگان دستگاه نشان دهند.این انطباق به ویژه در صنایع که ایمنی و عملکرد محصول به شدت تنظیم شده است بسیار مهم است.، مانند بخش های خودرو و پزشکی.

2درک استاندارد IEC 62133: 2012 برای آزمایش لرزش

الزامات اصلی استاندارد

استاندارد IEC 62133:2012 الزامات خاصی را برای آزمایش لرزش سلول های شارژ پذیر و باتری ها مشخص می کند.سطوح دامنهدامنه فرکانس به طور معمول از چند هرتز تا چند صد هرتز گسترش می یابد و طیف لرزش هایی را که باتری ها ممکن است در کاربردهای مختلف روبرو شوند را پوشش می دهد.سطح دامنه، که از نظر شتاب (g) اندازه گیری می شود، به دقت برای شبیه سازی شدت لرزش در سناریوهای دنیای واقعی کالیبراسیون شده است.این استاندارد ممکن است سطوح آمپلیتودی متفاوتی را برای باتری های مورد استفاده در دستگاه های دستی در مقایسه با باتری های مورد استفاده در ماشین آلات صنعتی مشخص کند.مدت زمان آزمایش نیز به وضوح تعریف شده است تا اطمینان حاصل شود که باتری ها در معرض ارتعاش کافی قرار می گیرند تا دوام طولانی مدت آنها را با دقت ارزیابی کنند.

استاندارد سازی برای تضمین کیفیت

این استاندارد نقش مهمی در استاندارد سازی فرآیند آزمایش لرزش در سراسر صنعت باتری دارد.این یک چارچوب مشترک برای تولید کنندگان برای ارزیابی عملکرد باتری های خود فراهم می کندبا پیروی از استاندارد IEC 62133:2012، تولید کنندگان می توانند عملکرد مدل های مختلف باتری و مواد شیمیایی را مقایسه کنند و شناسایی زمینه های بهبود را آسان تر کنند.همچنین کمک می کند تا باتری های تولید کننده های مختلف به یک سطح کیفیت ثابت برسند.، که برای سازگاری و قابلیت اطمینان دستگاه هایی که از این باتری ها استفاده می کنند ضروری است.

3. چطور دستگاه لرزش کار می کنه

اصول کار دستگاه لرزش

در یک سیستم الکترودینامیکی، یک دستگاه ارتعاش برای سلول های شارژ پذیر و باتری ها به طور معمول بر اساس یک اصل الکترودینامیک یا هیدرولیک کار می کند.یک جریان الکتریکی به یک کویل متحرک که در یک میدان مغناطیسی معلق است اعمال می شودطبق قانون دست چپ فلیمینگ، این نیرویی را ایجاد می کند که باعث حرکت کویل می شود. حرکت کویل به میز تکان دهنده منتقل می شود،که سپس باتری های روی آن قرار داده شده را لرزان می کند.در یک سیستم هیدرولیکی، دستگاه می تواند با تنظیم جریان الکتریکی و ویژگی های میدان مغناطیسی، طیف گسترده ای از فرکانس ها و دامنه های ارتعاش را تولید کند.مایع هیدرولیکی برای تولید نیرویی که باعث لرزش میز شیکر می شود استفاده می شودجریان و فشار مایع هیدرولیکی برای تولید مشخصات ارتعاش مورد نظر کنترل می شود.

اجزای کمپرسور لرزش

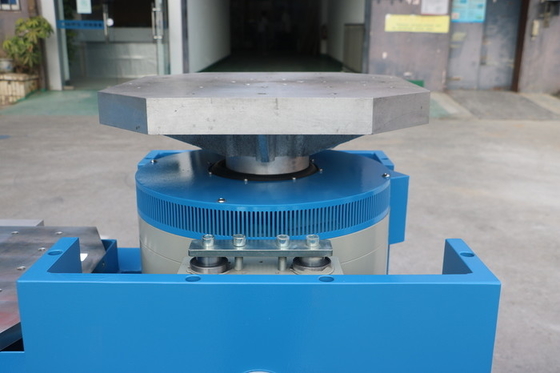

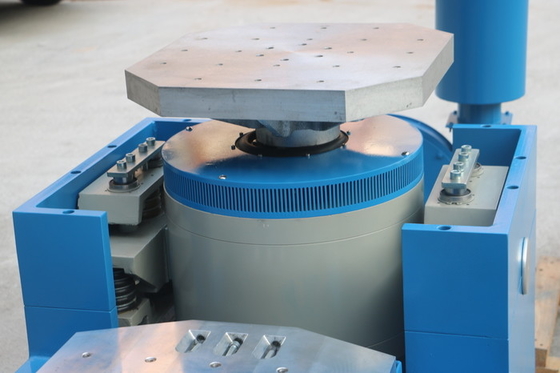

شیکر ارتعاش شامل چندین جزء کلیدی است. میز شیکر پلتفرم است که سلول های شارژ پذیر و باتری ها بر روی آن نصب می شوند.آن را به طور صاف و سفت طراحی شده است تا انتقال ارتعاش یکنواخت به نمونه های آزمایش را تضمین کند.منبع برق، چه یک تقویت کننده برق در یک سیستم الکترودینامیک باشد یا یک پمپ هیدرولیک در یک سیستم هیدرولیک، انرژی مورد نیاز برای تولید لرزش را فراهم می کند.کنترل کننده مغز سیستم است، اجازه می دهد تا اپراتورها پارامترهای ارتعاش مورد نظر مانند فرکانس، دامنه و مدت زمان آزمایش را تنظیم کنند.حسگرها مانند شتاب سنجها برای اندازه گیری سطح ارتعاش واقعی میز لرزش استفاده می شوداین سنسورها بازخورد را به کنترل کننده ارائه می دهند و تنظیمات زمان واقعی را برای اطمینان از حفظ مشخصات ارتعاش در محدوده مشخص شده استاندارد IEC 62133:2012 امکان پذیر می کنند.

4ویژگی های عملکرد شیکر ارتعاش مطابق با IEC 62133:2012

کنترل دقیق لرزش

برای پاسخگویی به استاندارد IEC 62133:2012، لرزش دهنده باید کنترل دقیق لرزش را ارائه دهد. آن می تواند فرکانس لرزش را با دقت تنظیم کند، با دقت فرکانس اغلب در حدود ± 0.1٪.دامنه لرزش ها را هم می توان به دقت کنترل کرداین سطح دقت برای اطمینان از اطمینان از نتایج آزمایش قابل اعتماد و قابل تکرار است. به عنوان مثال،هنگام تست باتری لیتیوم یون برای یک هواپیما بدون سرنشین با عملکرد بالا، دستگاه لرزش باید بتواند با دقت لرزش هایی را که در طول پرواز با آن مواجه می شود بازتولید کند، به طوری که تولید کنندگان بتوانند عملکرد آن را با دقت ارزیابی کنند.

محدوده پویا

توانایی پوشش طیف گسترده ای از پویایی یکی دیگر از ویژگی های مهم است. سلول های شارژ پذیر و باتری ها ممکن است در برخی از شرایط لرزش با آمپلیتوهای بسیار پایین را تجربه کنند.مانند در یک سیستم ذخیره سازی انرژی ثابت، و آمپلیتودهای نسبتا بالا در دیگران، مانند در یک ابزار الکتریکی که به شدت استفاده می شود. لرزش لرزش باید قادر به تولید لرزش در این طیف گسترده باشد.این باید قادر به شبیه سازی لرزش های ملایم در هنگام کار عادی دستگاه و همچنین لرزش های شدیدتر در هنگام دستکاری خشن یا در محیط های سخت کار باشد.طیف گسترده ای از پویایی تضمین می کند که تمام سناریوهای لرزش ممکن می تواند به طور موثر آزمایش شود.

ساخت و ساز محکم و قابل اعتماد

با توجه به ماهیت تکراری آزمایش لرزش، لرزش دهنده لرزش با ساخت قوی و قابل اعتماد ساخته شده است.میز تکان دهنده و سایر اجزای مکانیکی از مواد با قدرت بالا مانند آلومینیوم یا فولاد ساخته شده اند تا در طول آزمایش لرزش مقاومت کننداجزای الکتریکی و هیدرولیکی، از جمله منبع برق و کنترل کننده، برای کار مداوم در شرایط استرس بالا بدون تخریب طراحی شده اند.تجهیزات همچنین مجهز به ویژگی های ایمنی برای محافظت از نمونه های آزمایش و اپراتورهااین ساختار قوی تضمین می کند که لرزه کننده می تواند هزاران آزمایش را در طول عمر خود بدون نگهداری قابل توجهی انجام دهد.کاهش زمان توقف و افزایش کارایی فرآیند آزمایش.

قدرت سایز/ تصادفی/ شوک	2،200 kgf/2.000 kgf/4.400 kgf	توده تسلیحات	25 کیلوگرم
محدوده فرکانس	۵ تا ۳۰۰۰ هرتز	اندازه ورودی (استانداردی)	M10
حداکثر. / جابجایی مستمر p-p	76 میلی متر/63 میلی متر	اتصال بار: نقاط (استانداردی)	21
حداکثر سرعت	2.0 متر/ ثانیه	محور فشار فرکانس طبیعی	3 هرتز
مکس. سینوس / شتاب تصادفی	۸۸/۶۰ گرم	حداکثر، پشتیبانی بار عمودی	۴۰۰ کیلوگرم
قطر آرمور	۳۴۰ میلی متر	میدان منحرف @ 152 mm بالاتر از جدول	≤1mT (10 gauss)
فرکانس رزونانس اساسی	2،700 هرتز (نامی) ± 5٪	ابعاد LxWxH	1،160mmx880mmx1.050mm
زمان سرنگون شدن قفل مجاز	500 نانو متری	وزن (غیر بسته شده)	۱۷۰۰ کیلوگرم

5کاربرد لرزش دهنده در آزمایش سلول های شارژ پذیر و باتری

آزمایش باتری برای الکترونیک قابل حمل

باتری هایی که در وسایل الکترونیکی قابل حمل مانند تلفن های هوشمند، تبلت ها و هدفون های بی سیم استفاده می شوند با استفاده از شیکر ارتعاش آزمایش می شوند.این باتری ها باید در حال کار باقی بمانند و ظرفیت شارژ خود را حفظ کنند حتی زمانی که دستگاه در معرض لرزش های معمولی کار می کندبه عنوان مثال، یک باتری تلفن هوشمند آزمایش می شود تا اطمینان حاصل شود که می تواند در برابر ارتعاشات ناشی از راه رفتن یا دویدن کاربر با تلفن مقاومت کند. لرزش لرزه کننده می تواند این ارتعاشات را شبیه سازی کند.اجازه می دهد تا تولید کنندگان هر گونه مشکل احتمالی در طراحی باتری را شناسایی و حل کنند..

ارزیابی باتری های وسایل نقلیه الکتریکی

باتری های خودروهای الکتریکی یک جزء حیاتی از عملکرد و ایمنی خودرو هستند.لرزش دهنده برای آزمایش بسته های باتری استفاده می شود تا اطمینان حاصل شود که آنها می توانند در برابر لرزش های تجربه شده در هنگام رانندگی در سطوح مختلف جاده مقاومت کنندبه عنوان مثال، باتری های یک ماشین الکتریکی آزمایش می شوند تا اطمینان حاصل شود که اجزای داخلی به دلیل ارتعاش از محل خود خارج نمی شوند یا آسیب نمی بینند.که می تواند منجر به کاهش عملکرد باتری یا مشکلات ایمنی شود.این دستگاه می تواند با دقت لرزش در محیط کار خودروهای الکتریکی را شبیه سازی کند و به تولید کنندگان کمک کند تا قابلیت اطمینان باتری های خودروهای الکتریکی را بهبود بخشند.

تضمین کیفیت باتری برای کاربردهای صنعتی

کاربردهای صنعتی، مانند سیستم های برق پشتیبان در مراکز داده و ابزارهای برق مورد استفاده در ساخت و ساز، نیز به باتری های شارژ پذیر متکی هستند.لرزش لرزش برای آزمایش این باتری ها استفاده می شود تا اطمینان حاصل شود که آنها می توانند عملکرد خود را تحت لرزش های مرتبط با استفاده صنعتی حفظ کنندبه عنوان مثال، باتری های یک ابزار الکتریکی آزمایش می شوند تا اطمینان حاصل شود که می توانند به لرزش های تولید شده در طول کار ابزار مقاومت کنند. لرزش لرزش می تواند این لرزش ها را شبیه سازی کند.اجازه می دهد تا تولید کنندگان اطمینان حاصل کنند که باتری های صنعتی آنها با الزامات عملکرد بالا برای این برنامه ها مطابقت دارند..

6نتیجه گیری

شیکر لرزش مطابق با IEC 62133:2012 یک ابزار ضروری برای آزمایش سلول ها و باتری های شارژ پذیر است.با شبیه سازی دقیق لرزه هایی که این قطعات در کاربردهای واقعی مواجه می شوندبا کنترل دقیق لرزش، محدوده پویایی گسترده و ساخت قوی،این تجهیزات نقش مهمی در توسعه و تضمین کیفیت باتری های شارژ پذیر دارند.چه برای آزمایش باتری برای وسایل الکترونیکی قابل حمل، وسایل نقلیه الکتریکی، یا کاربردهای صنعتی، استفاده از چنین لرزش دهنده ای یک عامل کلیدی در تضمین عملکرد قابل اعتماد باتری است.

اگر شما در تولید، تحقیق یا کنترل کیفیت سلول های شارژ پذیر و باتری ها شرکت می کنید و به دنبال یک راه حل قابل اعتماد برای آزمایش لرزش هستید که با استاندارد IEC 62133 مطابقت دارد:استاندارد سال 2012، ما شما را تشویق می کنیم که با ما تماس بگیرید.تیم ما از کارشناسان در آزمایش لرزش برای باتری ها به خوبی آشنا هستند و می توانند اطلاعات مفصل را در مورد چگونگی سازگاری لرزش های ما با نیازهای خاص شما ارائه دهندامروز با ما تماس بگیرید تا با ما در مورد بهبود کیفیت و قابلیت اطمینان محصولات باتری های شارژ پذیر صحبت کنید.
