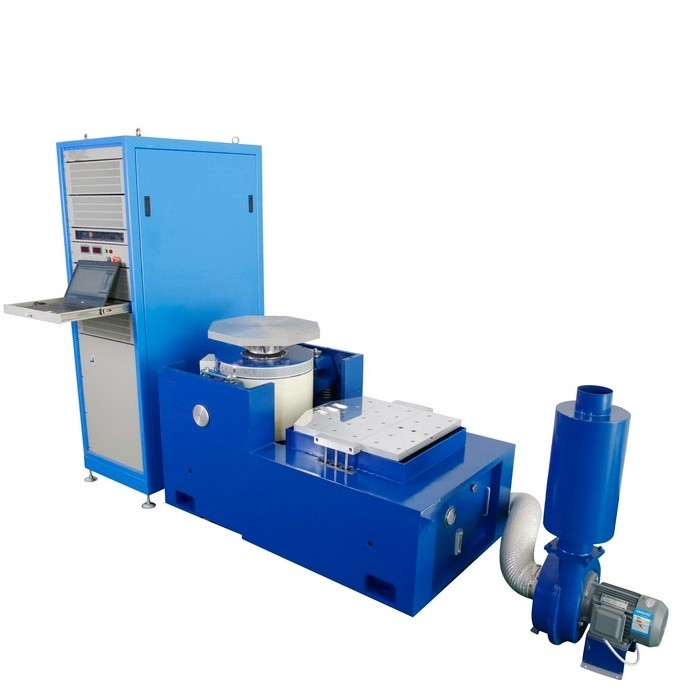

تجهیزات آزمایش لرزش بسته بندی تست لرزش تصادفی برای احمق

نام تجاری:	PRECISION
شماره مدل:	VTS-10
مقدار تولیدی:	1
قیمت:	$6000
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

پشتیبانی سفارشی:

OEM ODM

نیروی سینوسی:

20 KN

نیروی تصادفی:

20 KN

نیروی شوک:

40 KN

محدوده فرکانس:

1-3000 هرتز

جابجایی:

76 میلی متر

سرعت:

2.0

اندازه جدول:

1200x1200mm

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی

قابلیت ارائه:

100 در ماه

برجسته کردن:

تجهیزات آزمایش لرزش بسته بندی,تجهیزات آزمایش ارتعاش احمقانه,تجهیزات تست ارتعاش تصادفی

Dummie Vibration Testing Equipment

Random Vibration Testing Equipment

توضیحات محصول

تجهیزات آزمایش لرزش بسته بندی تست لرزش تصادفی برای احمق

در زمینه توسعه محصول و تضمین کیفیت، اطمینان از قابلیت اطمینان و دوام محصولات در شرایط مختلف محیط زیست بسیار مهم است.MIL - STD - 810H - روش 514.8 - آزمایش لرزش یک استاندارد به طور گسترده ای شناخته شده است که نقش مهمی در ارزیابی عملکرد محصولات در معرض لرزش دارد.طراحی شده به طور خاص برای انجام این نوع آزمایش، تبدیل به یک ابزار ضروری برای صنایع از هوافضا و دفاع تا الکترونیک مصرفی شده اند.

1درک MIL - STD - 810H - روش 514.8 - آزمایش لرزش

اهمیت آزمایش لرزش

ارتعاش یک استرس محیطی رایج است که محصولات در طول حمل و نقل، ذخیره سازی و عملیات با آن مواجه می شوند.یک وسیله نقلیه در یک جاده خرابی، یا یک دستگاه الکترونیکی در یک محیط صنعتی ارتعاش، این ارتعاش می تواند منجر به خرابی مکانیکی، اتصالات گسسته و آسیب به اجزای حساس شود.8 - آزمایش لرزش برای شبیه سازی این سناریوهای لرزش در دنیای واقعی در یک محیط کنترل شده آزمایشگاه طراحی شده استبا قرار دادن محصولات در معرض طیف وسیعی از فرکانس های ارتعاش، دامنه ها و مدت زمان،تولید کنندگان می توانند نقاط ضعف بالقوه در طرح های خود را شناسایی کنند و قبل از رسیدن محصولات به بازار اقدامات اصلاحی انجام دهند.این به کاهش خرابی محصولات در این زمینه کمک می کند، رضایت مشتری را بهبود می بخشد و در نهایت هزینه های مربوط به بازگشت محصولات و تعمیرات را کاهش می دهد.

الزامات اصلی استاندارد

استاندارد MIL - STD - 810H - روش 514.8 - آزمایش لرزش الزامات خاصی را برای انجام آزمایش های لرزش مشخص می کند.و لرزش های شوکی، که هرکدام مربوط به انواع مختلف محصولات و کاربردهای مختلف است. به عنوان مثال، آزمایش لرزش سینوسایدال اغلب برای ارزیابی پاسخ محصولات به لرزش های دوره ای استفاده می شود،مانند آنهایی که توسط ماشین آلات چرخش ایجاد می شوند.از سوی دیگر، آزمایش لرزش تصادفی بیشتر نشان دهنده لرزش های پیچیده ای است که در طول حمل و نقل تجربه می شود.که بر اساس عواملی مانند کاربرد مورد نظر محصول است.، محیط عملیاتی انتظار می رود و نوع حمل و نقل.استاندارد مستلزم نصب مناسب نمونه آزمایش بر روی میز لرزه کننده و استفاده از سنسورهای مناسب برای اندازه گیری دقیق سطوح ارتعاش است..

2. چگونه شیکرهای الکترودینامیک کار می کنند

اصول کار اساسی

شیکر های الکترودینامیک بر اساس اصل محرک الکترومغناطیسی کار می کنند. آنها شامل یک کویل متحرک هستند که در یک میدان مغناطیسی ایجاد شده توسط یک آهنربای دائمی یا یک الکترومغناطیس معلق هستند.هنگامی که یک جریان الکتریکی به کویل متحرک اعمال می شود، یک نیروی بر اساس قانون سمت چپ فلیمینگ ایجاد می شود که باعث می شود کویل در داخل میدان مغناطیسی حرکت کند. این حرکت سپس به میز تکان دهنده منتقل می شود،که به نوبه خود نمونه ی مورد آزمایش را که روی آن نصب شده است لرزه می کند.دامنه و فرکانس لرزش را می توان با تنظیم شدت و فرکانس جریان الکتریکی اعمال شده بر روی کویل متحرک به دقت کنترل کرد.

اجزای یک شاکر الکترودینامیک

یک شیکر الکترودینامیک به طور معمول شامل چندین جزء کلیدی است. تقویت کننده قدرت مسئول تامین جریان الکتریکی به کویل متحرک است.از يه کنترل کننده سيگنال سطح پايين ميگيره و آن را به سطح نيازمندي ارتقا ميده تا شيکر رو حرکت بدهکنترل کننده مغز سیستم است و به اپراتورها اجازه می دهد پارامترهای ارتعاش مورد نظر مانند فرکانس، دامنه و شکل موج را تنظیم کنند.میز تکان دهنده پلتفرم است که نمونه آزمایش بر روی آن نصب شده است.این طراحی شده است تا یک سطح صاف و سفت برای اطمینان از انتقال ارتعاش یکنواخت به نمونه فراهم کند.حسگرها مانند شتاب سنجها وجود دارد که برای اندازه گیری سطوح ارتعاش واقعی میز لرزش و ارائه بازخورد به کنترل کننده برای کنترل دقیق استفاده می شود.

3ویژگی های عملکرد شیکرهای الکترودینامیک برای MIL - STD - 810H - روش 514.8 آزمایش

کنترل ارتعاش با دقت بالا

یکی از ویژگی های کلیدی شیکرهای الکترودینامیکی مورد استفاده برای آزمایش MIL - STD - 810H - روش 514.8 توانایی آنها در کنترل ارتعاش با دقت بالا است.آنها می توانند به طور دقیق پروفایل های ارتعاش پیچیده مشخص شده در استاندارد را بازتولید کنند، با دقت فرکانس به طور معمول در حدود ± 0.1٪ و دقت دامنه در حدود ± 1٪. این سطح دقت برای اطمینان از اینکه نتایج آزمایش قابل اعتماد و قابل تکرار است بسیار مهم است. به عنوان مثال،در هنگام آزمایش یک دستگاه ارتباطی درجه نظامی، شیکر باید قادر به شبیه سازی دقیق سطوح ارتعاش در طول عملیات هوایی باشد تا عملکرد دستگاه را با دقت ارزیابی کند.

طیف گسترده ای از فرکانس و دامنه

شیکرهای الکترودینامیک برای پوشش طیف گسترده ای از فرکانس ها طراحی شده اند، به طور معمول از چند هرتز تا چندین هزار هرتز.این طیف گسترده اجازه می دهد تا برای آزمایش محصولات که در معرض انواع مختلف لرزش در سناریوهای دنیای واقعی هستندبرای لرزه های فرکانس پایین، مانند لرزه هایی که توسط سیستم تعلیق خودرو ایجاد می شوند، لرزه کننده می تواند با دقت لرزه های حرکت آهسته را شبیه سازی کند. برای لرزه های فرکانس بالامثل آنهایی که توسط ماشین آلات با سرعت بالا یا موتورهای هواپیما تولید می شوند.از نظر دامنه، شیکر های الکترودینامیک می توانند طیف گسترده ای از سطوح شتاب را از چند g تا بیش از 100 g فراهم کنند.بسته به مدل و کاربرد خاصاین انعطاف پذیری در محدوده فرکانس و دامنه آنها را برای آزمایش طیف متنوعی از محصولات از الکترونیک مصرفی کوچک تا قطعات بزرگ هوافضا مناسب می کند.

ساختارهای محکم برای دوام

با توجه به ماهیت سخت MIL - STD - 810H - روش 514.8 آزمایش، شیکر های الکترودینامیک با ساخت قوی ساخته شده اند تا دوام طولانی مدت را تضمین کنند.میز تکان دهنده و سایر اجزای مکانیکی از مواد با قدرت بالا مانند آلومینیوم یا فولاد ساخته شده اند تا در طول آزمایش لرزش مقاومت کنند. کویل متحرک و سیستم مغناطیسی طراحی شده اند تا به طور مداوم در شرایط استرس بالا بدون تخریب کار کنند.تقویت کننده و کنترل کننده قدرت برای اطمینان و ثبات طراحی شده اند.، ارائه عملکرد ثابت در طول دوره های استفاده طولانی مدت. این دوام تضمین می کند که شیکر الکترودینامیک می تواند هزاران آزمایش لرزش را بدون نگهداری قابل توجهی انجام دهد،کاهش زمان توقف و افزایش کارایی فرآیند آزمایش.

مشخصات مشترک

قدرت سایز/ تصادفی/ شوک	2،200 kgf/2.000 kgf/4.400 kgf	توده تسلیحات	25 کیلوگرم
محدوده فرکانس	۵ تا ۳۰۰۰ هرتز	اندازه ورودی (استانداردی)	M10
حداکثر. / جابجایی مستمر p-p	76 میلی متر/63 میلی متر	اتصال بار: نقاط (استانداردی)	21
حداکثر سرعت	2.0 متر/ ثانیه	محور فشار فرکانس طبیعی	3 هرتز
مکس. سینوس / شتاب تصادفی	۸۸/۶۰ گرم	حداکثر، پشتیبانی بار عمودی	۴۰۰ کیلوگرم
قطر آرمور	۳۴۰ میلی متر	میدان منحرف @ 152 mm بالاتر از جدول	≤1mT (10 gauss)
فرکانس رزونانس اساسی	2،700 هرتز (نامی) ± 5٪	ابعاد LxWxH	1،160mmx880mmx1.050mm
زمان سرنگون شدن قفل مجاز	500 نانو متری	وزن (غیر بسته شده)	۱۷۰۰ کیلوگرم

4استفاده از شیکرهای الکترودینامیک در MIL - STD - 810H - روش 514.8 آزمایش

صنعت هوافضا و دفاع

در صنعت هوافضا و دفاع، آزمایش MIL - STD - 810H - روش 514.8 برای اطمینان از قابلیت اطمینان هواپیماها، موشک ها و سایر تجهیزات نظامی ضروری است.شیکرهای الکترودینامیکی برای آزمایش اجزای مانند سیستم های هواپیمایی استفاده می شوند، تجهیزات ناوبری، و سیستم های تسلیحاتی. به عنوان مثال، در هنگام توسعه یک هواپیما جدید،اجزای الکترونیکی نصب شده در کابین خلبان باید برای مقاومت در برابر ارتعاشات در طول پرواز آزمایش شوند.، پرواز و فرود. کمپرسور الکترودینامیک می تواند این لرزش ها را به دقت شبیه سازی کنداجازه می دهد تا مهندسان برای شناسایی هر گونه مشکلات بالقوه با اجزای و ایجاد بهبود طراحی لازمدر مورد موشک هاسیستم های هدایت و اجزای کلاهک تحت آزمایش لرزش قرار می گیرند تا عملکرد مناسب آنها در محیط لرزش بالا در طول پرتاب و پرواز تضمین شود..

صنعت خودرو

صنعت خودرو نیز از آزمایش MIL - STD - 810H - روش 514.8 با استفاده از شیکر های الکترودینامیک سود زیادی می برد.و واحدهای کنترل الکترونیکی برای اطمینان از قابلیت اطمینان آنها در معرض لرزش های تجربه شده در طول رانندگی عادی و در شرایط شدید آزمایش می شوند.به عنوان مثال، نصب موتور باید آزمایش شود تا اطمینان حاصل شود که آنها می توانند به طور موثر لرزش های موتور را از بدن خودرو جدا کنند.شیکر الکترودینامیک می تواند لرزش های تولید شده توسط موتور را در سرعت ها و بارهای مختلف شبیه سازی کندعلاوه بر این، اجزای الکترونیکی در اتومبیل های مدرن، مانند سیستم های اطلاعات و سرگرمی و سیستم های پیشرفته کمک راننده،برای مقاومت در برابر لرزش برای جلوگیری از خرابی هایی که می تواند بر ایمنی و عملکرد خودرو تأثیر بگذارد، آزمایش می شوند..

صنعت الکترونیک مصرفی

در صنعت الکترونیک مصرفی، که محصولات اغلب در طول حمل و نقل و استفاده روزانه تحت ارتعاش قرار می گیرند، آزمایش MIL - STD - 810H - روش 514.8 به طور فزاینده ای اهمیت دارد.شیکرهای الکترودینامیکی برای آزمایش گوشی های هوشمند استفاده می شوند، لپ تاپ ها، تبلت ها و سایر دستگاه های قابل حمل. به عنوان مثال، یک تولید کننده تلفن هوشمند ممکن است از یک شیکر الکترودینامیک برای آزمایش دوام اجزای داخلی دستگاه، مانند باتری استفاده کند.,ماژول دوربین و مادربرد تحت لرزش هستنداین کمک می کند تا اطمینان حاصل شود که محصول می تواند در هنگام حمل و نقل و لرزش های عادی تجربه شده در جیب یا کیف کاربر را تحمل کند.با انجام این آزمایشات، سازندگان می توانند کیفیت و قابلیت اطمینان محصولات الکترونیک مصرفی خود را بهبود بخشند و تعداد بازگشت ها را به دلیل مسائل مربوط به لرزش کاهش دهند.

5نتیجه گیری

شیکرهای الکترودینامیکی که MIL - STD - 810H - روش 514.8 - آزمایش لرزش را اجرا می کنند، ابزارهای ضروری برای اطمینان از قابلیت اطمینان و دوام محصولات در صنایع مختلف هستند.با شبیه سازی دقیق سناریوهای واقعی لرزش، این شیکرها به تولید کنندگان کمک می کنند تا قبل از اینکه محصولات به بازار عرضه شوند، نقص های طراحی بالقوه را شناسایی و برطرف کنند. با کنترل ارتعاش با دقت بالا،طیف گسترده ای از فرکانس و دامنه، ساخت قوی و مشخصات متنوع، شیکر های الکترودینامیک نقش مهمی در بهبود کیفیت محصول و کاهش هزینه های مربوط به خرابی محصولات دارند.و در نهایت افزایش رضایت مشتری.

اگر صنعت شما نیاز به آزمایش های سختگیرانه لرزش برای برآورده کردن استاندارد MIL - STD - 810H دارد، ما اینجا هستیم تا کمک کنیم.تيم متخصصين ما مي تونن با ارتجاع دهنده هاي الکتروديناميكي با کيفيت بالا و مطابق با نيازهاي خاص شما به شما کمک کننامروز با ما تماس بگیرید تا بحث کنید که چگونه می توانیم به موفقیت توسعه محصول و تلاش های تضمین کیفیت شما کمک کنیم.
