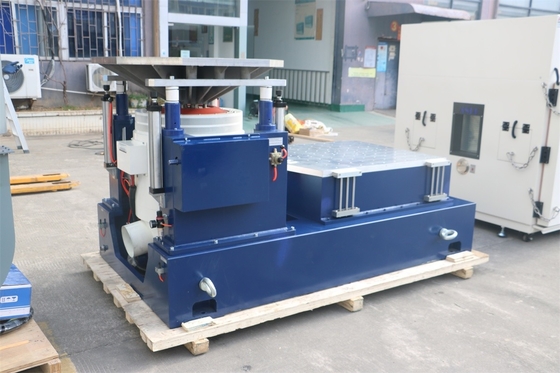

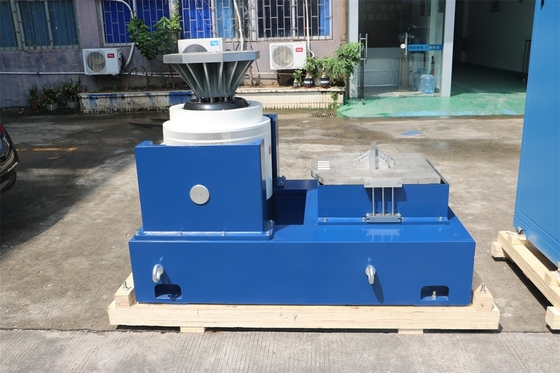

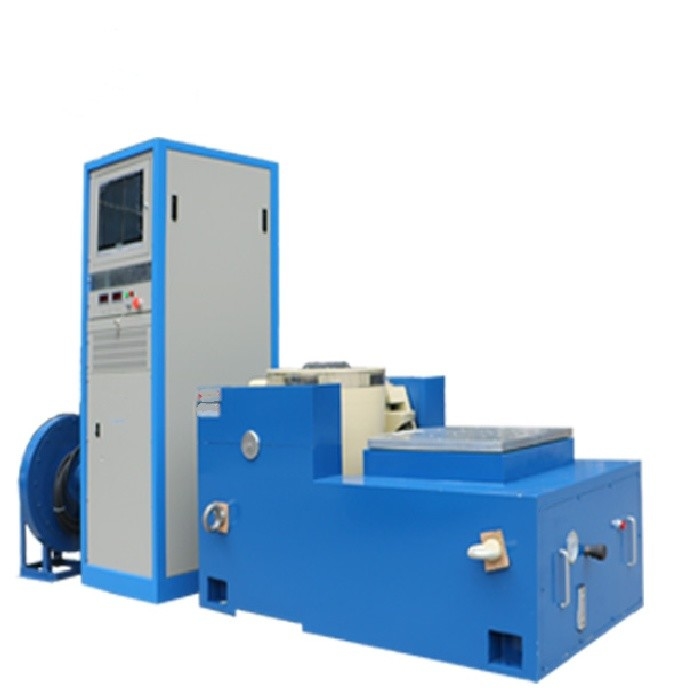

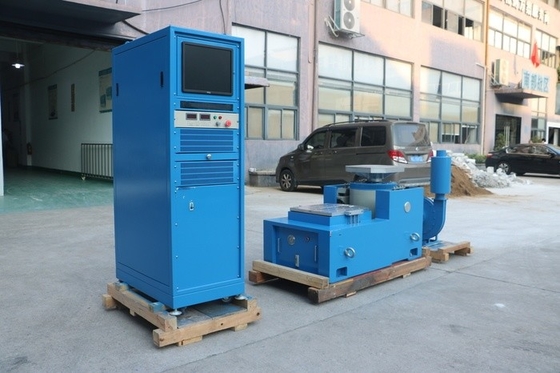

ECSS-E-10-03A میز لرزش تصادفی با میز لغزنده با دقت بالا

نام تجاری:	PRECISION
شماره مدل:	VTS-10
مقدار تولیدی:	1
قیمت:	$6000
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

پشتیبانی سفارشی:

OEM ODM

نیروی سینوسی:

20 KN

نیروی تصادفی:

20 KN

نیروی شوک:

40 KN

محدوده فرکانس:

1-3000 هرتز

جابجایی:

76 میلی متر

سرعت:

2.0

اندازه جدول:

1200x1200mm

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی

قابلیت ارائه:

100 در ماه

برجسته کردن:

جدول ارتعاش تصادفی با دقت بالا,میز لرزش تصادفی با میز لغزنده,جدول ECSS-E-10-03A لرزش تصادفی

Random Vibration Table With Slip Table

ECSS-E-10-03A Random Vibration Table

توضیحات محصول

جدول لرزش تصادفی با جدول لغزنده ECSS - E - 10 - 03A آزمایش لرزش سینوسایدال

در صنعت هوافضا، اطمینان از قابلیت اطمینان و دوام فضاپیماها و اجزای مربوطه از اهمیت بالایی برخوردار است.آزمایش لرزش نقش مهمی در ارزیابی عملکرد این اقلام در شرایط سختی که در طول پرتاب با آن مواجه می شوند، دارداستاندارد ECSS - E - 10 - 03A که بر آزمایش محیط زیست محصولات فضایی تمرکز دارد، دستورالعمل های سختگیرانه ای را برای آزمایش لرزش سینوسایدال تعیین می کند.یک میز لرزش تصادفی مجهز به یک میز لغزنده که می تواند این آزمایشات را با دقت انجام دهد تبدیل به یک ابزار ضروری در فرآیند توسعه محصولات هوافضا و تضمین کیفیت شده است.

1اهمیت آزمایش لرزش سینوسایدال در هوافضا

شبیه سازی شرایط پرتاب و در مدار

در طول پرتاب یک فضاپیما در معرض لرزش های شدید قرار می گیرد در حالی که موتورهای موشک شلیک می کنند و وسیله نقلیه از طریق جو بالا می رود. این لرزش ها پیچیده هستند،با یک مولفه سینوسائید قابل توجهآزمایش لرزش سینوسایدال با هدف تکرار این لرزش های مربوط به پرتاب در یک محیط آزمایشگاهی کنترل شده است.عناصر ساختاری، و سیستم های محرک، به لرزش های سینوسائیدال، سازندگان می توانند نقاط ضعف بالقوه در طراحی را شناسایی کنند.لرزش پنل خورشیدی ماهواره در طول پرتاب ممکن است باعث استرس مکانیکی شود که می تواند منجر به شکست شودآزمایش لرزش سینوسایدال می تواند چنین آسیب پذیری هایی را نشان دهد و اجازه می دهد تا قبل از پرتاب فضاپیمای فضایی، بهبود در طراحی ایجاد شود.

در مدار، فضاپیماها نیز به دلیل عوامل مانند چرخش چرخ های واکنش، عملکرد ماشین آلات داخل، و تعامل با محیط فضایی لرزش می کنند.آزمایش لرزش سینوسایدال می تونه این لرزش ها رو در مدار شبیه سازی کنه، اطمینان از اینکه قطعات در طول ماموریت به درستی کار می کنند. این به به حداقل رساندن خطر شکست در پرواز کمک می کند.که می تواند عواقب جدی برای موفقیت ماموریت فضایی داشته باشد.

اجماع با استانداردهای ECSS - E - 10 - 03A

استاندارد ECSS - E - 10 - 03A مجموعه ای جامع از الزامات برای آزمایش محیط زیست در صنعت فضایی است.از جمله محدوده فرکانس، سطوح دامنه و مدت زمان آزمایش.رعایت این استاندارد برای تولید کنندگان هوافضا ضروری است زیرا اطمینان حاصل می کند که محصولات آنها با کیفیت بالا هستند و می توانند در شرایط شدید فضا مقاومت کننداین استاندارد به استاندارد سازی فرآیند آزمایش در سراسر صنعت کمک می کند و مقایسه عملکرد اجزای مختلف و طرح های فضاپیما را آسان تر می کند.برآورده کردن استانداردهای ECSS - E - 10 - 03A به شرکت های هوافضا اطمینان می دهد که محصولات آنها در محیط فضایی سخت انتظار می رود..

2. درک جدول ارتعاش تصادفی با جدول لغزنده

اصل کار جدول ارتعاش تصادفی

یک جدول لرزش تصادفی بر اساس اصل تولید لرزش هایی کار می کند که ماهیت پیچیده و غیر قابل پیش بینی لرزش های دنیای واقعی را تقلید می کند.معمولا از یک سیستم الکترودینامیک یا هیدرولیک برای تولید لرزش استفاده می کنددر یک سیستم الکترودینامیک، یک جریان الکتریکی به یک کویل در حال حرکت که در یک میدان مغناطیسی معلق است اعمال می شود.این یک نیروی ایجاد می کند که باعث حرکت کویل می شودحرکت کویل به میز منتقل می شود، که سپس نمونه آزمایش را روی آن قرار می دهد.تصادفی بودن لرزش با تولید یک سیگنال الکتریکی تصادفی که تقویت شده و به کویل متحرک ارسال می شود، به دست می آید.این اجازه می دهد تا برای شبیه سازی طیف گسترده ای از فرکانس های ارتعاش و دامنه، شبیه به کسانی که توسط اجزای هوافضا در طول پرتاب و در مدار تجربه می شود.

نقش میز اسلیپ

میز لغزشی یک ویژگی اضافی است که تنوع بیشتری به میز لرزش تصادفی اضافه می کند.بسیاری از قطعات باید تحت شرایطی آزمایش شوند که بتوانند نسبت به منبع ارتعاش حرکت کنند یا لغزند.به عنوان مثال، هنگام آزمایش ارتباط بین بار مفید یک ماهواره و ساختار اصلی آن، جدول لغزش می تواند حرکت نسبی را که ممکن است در طول پرتاب یا مانورهای مدار رخ دهد شبیه سازی کند..میز لغزنده به گونه ای طراحی شده است که سطح اصطکاک کمتری داشته باشد، به طوری که نمونه آزمایش در حالی که در معرض لرزش های سینوسایدال قرار دارد، به طور آزادانه در یک یا چند جهت حرکت می کند.اين به بازتاب دقيق تر شرايط واقعي دنيا کمک ميکنه و نتيجه هاي آزمايش جامع تر ميده.

3چگونه تجهیزات ECSS - E - 10 - 03A آزمایش لرزش سینوساید را انجام می دهند

کنترل فرکانس و دامنه

برای پاسخگویی به استاندارد ECSS - E - 10 - 03A برای آزمایش لرزش سینوسایدال، جدول لرزش تصادفی با جدول لغز باید کنترل فرکانس و دامنه دقیق داشته باشد.محدوده فرکانسی مشخص شده در استاندارد معمولا از چند هرتز تا چند صد هرتز می باشداین تجهیزات می توانند فرکانس لرزش های سینوساید را با دقت دقیق تنظیم کنند، با دقت فرکانس اغلب در حدود ± 0.1٪.دامنه لرزش ها، که از نظر شتاب (g) اندازه گیری می شود، همچنین می تواند به دقت کنترل شود. سطوح دامنه به دقت برای مطابقت با الزامات استاندارد کالیبراسیون می شوند،اطمینان از اینکه نمونه آزمایش به شدت درست لرزشها مبتلا می شودبه عنوان مثال، در طول تست آنتن ارتباطی یک ماهواره،جدول ارتعاش می تواند ارتعاش های سینوساید را با فرکانس و دامنه محدودی که آنتن در طول پرتاب ممکن است با آن روبرو شود، به دقت بازتولید کند..

مدت زمان آزمایش و اجرای پروفایل

استاندارد ECSS-E-10-03A همچنین مدت زمان آزمایش را برای آزمایش لرزش سینوساید تعریف می کند.جدول لرزش تصادفی با جدول لغزنده برای انجام آزمایش برای مدت زمان مورد نیاز برنامه ریزی شده است، که بسته به قطعه مورد آزمایش می تواند از چند دقیقه تا چند ساعت باشد. تجهیزات می توانند پروفایل های ارتعاش پیچیده ای را که در استاندارد مشخص شده است دنبال کنند.این پروفایل ها ممکن است شامل چند جارو فرکانس باشد.، که در آن فرکانس لرزش سینوسایدال به تدریج در طول زمان تغییر می کند، و دوره هایی در فرکانس های خاص برای شبیه سازی مراحل مختلف عملیات پرتاب یا در مدار است.جدول می تواند به دقت ردیابی و اجرای این پروفایل ها، که نتایج ثابت و قابل اطمینان آزمایش را ارائه می دهد.

4ویژگی های عملکرد میز لرزش تصادفی با میز لغزنده

تولید ارتعاش با دقت بالا

توانایی تولید ارتعاش های سینوسایدال با دقت بالا یکی از ویژگی های کلیدی این تجهیزات است. جدول ارتعاش می تواند موج های سینوسایدال صاف و سازگار تولید کند.به حداقل رساندن هر گونه تحریف یا هارمونیک های ناخواستهاین برای شبیه سازی دقیق لرزه های دنیای واقعی توسط اجزای هوافضا بسیار مهم است.تولید ارتعاش با دقت بالا تضمین می کند که نتایج آزمایش قابل اعتماد هستند و می توانند برای تصمیم گیری آگاهانه در مورد طراحی و کیفیت اجزای مورد استفاده قرار گیرندبه عنوان مثال، هنگام آزمایش یک ابزار نوری حساس در یک ماهواره،ارتعاشات سینوسائیدال با دقت بالا می توانند ارتعاشاتی را که می توانند بر عملکرد ابزار تاثیر بگذارند به دقت تکرار کنند، اجازه می دهد تا برای تنظیم مناسب طراحی.

انعطاف پذیری با میز لغزنده

میز لغزنده درجه بالایی از انعطاف پذیری را به میز لرزش تصادفی اضافه می کند. می توان آن را طوری تنظیم کرد که حرکت در جهت های مختلف مانند خطی، جانبی یا چرخش را امکان پذیر کند.این انعطاف پذیری امکان آزمایش طیف گسترده ای از اجزای هوافضا با نیازهای مختلف اتصال و حرکت را فراهم می کندبه عنوان مثال، هنگام تست مکانیسم اتصال یک فضاپیما،میز لغزنده می تواند حرکت نسبی بین اجزای اتصال را در طول فرآیند اتصال شبیه سازی کند در حالی که آنها را به لرزش های سینوسایدال می رساندتنوع میز لغزنده باعث می شود که این تجهیزات برای طیف وسیعی از کاربردهای هوافضا مناسب باشد.

ساخت و ساز محکم و قابل اعتماد

با توجه به ماهیت بحرانی آزمایشات هوافضا، میز لرزش تصادفی با میز لغزشی با ساخت قوی و قابل اعتماد ساخته شده است.سطح میز و میز لغزشی از مواد قوی مانند آلومینیوم یا فولاد ساخته شده است تا در طول آزمایش لرزش مقاومت کنداجزای الکتریکی و مکانیکی، از جمله تقویت کننده قدرت، کنترل کننده و سیستم محرک، برای کار مداوم در شرایط استرس بالا بدون تخریب طراحی شده اند.تجهیزات همچنین مجهز به ویژگی های ایمنی پیشرفته برای محافظت از نمونه آزمایش و اپراتورهااین ساختار قوی تضمین می کند که تجهیزات می توانند هزاران آزمایش را در طول عمر خود بدون نگهداری قابل توجهی انجام دهند.کاهش زمان توقف و افزایش کارایی فرآیند آزمایش.

قدرت سایز/ تصادفی/ شوک	2،200 kgf/2.000 kgf/4.400 kgf	توده تسلیحات	25 کیلوگرم
محدوده فرکانس	۵ تا ۳۰۰۰ هرتز	اندازه ورودی (استانداردی)	M10
حداکثر. / جابجایی مستمر p-p	76 میلی متر/63 میلی متر	اتصال بار: نقاط (استانداردی)	21
حداکثر سرعت	2.0 متر/ ثانیه	محور فشار فرکانس طبیعی	3 هرتز
مکس. سینوس / شتاب تصادفی	۸۸/۶۰ گرم	حداکثر، پشتیبانی بار عمودی	۴۰۰ کیلوگرم
قطر آرمور	۳۴۰ میلی متر	میدان منحرف @ 152 mm بالاتر از جدول	≤1mT (10 gauss)
فرکانس رزونانس اساسی	2،700 هرتز (نامی) ± 5٪	ابعاد LxWxH	1،160mmx880mmx1.050mm
زمان سرنگون شدن قفل مجاز	500 نانو متری	وزن (غیر بسته شده)	۱۷۰۰ کیلوگرم

5کاربرد در صنعت هوافضا

آزمایش اجزای ماهواره ای

ماهواره ها سیستم های پیچیده ای با اجزای متعددی هستند که نیاز به آزمایش کامل دارند. جدول لرزش تصادفی با جدول لغزشی برای آزمایش اجزای مانند سازه های ماهواره استفاده می شود.تخته های الکترونیکیبه عنوان مثال، قاب ساختاری ماهواره برای اطمینان از اینکه می تواند در طول پرتاب بدون تغییر شکل یا شکست مقاومت کند، آزمایش می شود.که عملکردهای مختلف ماهواره را کنترل می کنند.، برای اطمینان از عملکرد صحیح آنها تحت ارتعاش های سینوسایدال آزمایش می شوند. میز لغزشی می تواند برای آزمایش اتصال بین اجزای مختلف ماهواره استفاده شود.مانند اتصال پانل های خورشیدی به بدن اصلی، شبیه سازی حرکت نسبی که ممکن است در طول پرتاب و در مدار رخ دهد.

ارزیابی اجزای وسیله پرتاب

وسایل پرتاب در طول پرتاب تحت لرزش های شدید قرار می گیرند. جدول لرزش تصادفی با میز لغزنده برای آزمایش اجزای وسیله پرتاب مانند نصب موتور، خطوط سوخت،و سیستم های کنترل. نصبات موتور باید قادر به جدا کردن لرزش های موتور از بقیه ساختار خودرو باشند.جدول لرزش می تواند لرزش های سینوسایدال تجربه شده توسط نصب موتور در طول پرتاب شبیه سازیلوله های سوخت باید آزمایش شوند تا اطمینان حاصل شود که تحت ارتعاش شکسته نمی شوند یا نشت نمی کنند.میز لغزش می تواند برای آزمایش انعطاف پذیری خطوط سوخت و توانایی آنها در مقاومت در برابر حرکت نسبی در طول پرتاب استفاده شود.

تضمین کیفیت کاوشگرهای فضایی

کاوشگرهای فضایی در مأموریت های طولانی مدت برای اکتشاف سیارات و اجرام آسمانی دیگر فرستاده می شوند.جدول لرزش تصادفی با جدول لغزشی برای آزمایش اجزای کاوشگرهای فضایی برای اطمینان از قابلیت اطمینان آنها در طول سفر طولانی و دشوار استفاده می شوداجزای مانند سیستم های ارتباطی کاوشگر، ابزارهای علمی و سیستم های کنترل حرارتی تحت لرزش های سینوسایدال آزمایش می شوند.میز لغزش می تواند برای شبیه سازی حرکت اجزای کاوشگر در رابطه با یکدیگر در طول پرتاب و مانورهای فضایی استفاده شوداین کمک می کند تا اطمینان حاصل شود که کاوشگر فضایی می تواند به درستی در طول ماموریت خود کار کند.

6نتیجه گیری

جدول لرزش تصادفی با جدول لغزشی که آزمایش لرزش سینوسایدال ECSS - E - 10 - 03A را اجرا می کند، یک ابزار ضروری در صنعت هوافضا است.با شبیه سازی دقیق شرایط پرتاب و ارتعاش در مدار، امکان ارزیابی قابلیت اطمینان و دوام قطعات هوافضا را فراهم می کند. با تولید ارتعاش با دقت بالا، انعطاف پذیری ارائه شده توسط میز لغز و ساخت قوی،این تجهیزات نقش مهمی در توسعه و تضمین کیفیت فضاپیما دارد.اگر پروژه فضانوردی شما نیاز به آزمایش های قابل اعتماد لرزش سینوسایدال برای پاسخگویی به استاندارد ECSS-E-10-03A دارد،سرمایه گذاری در یک میز ارتعاش تصادفی با کیفیت بالا با میز لغزشی یک تصمیم استراتژیک است که می تواند به طور قابل توجهی عملکرد و موفقیت ماموریت های فضایی شما را افزایش دهد..
