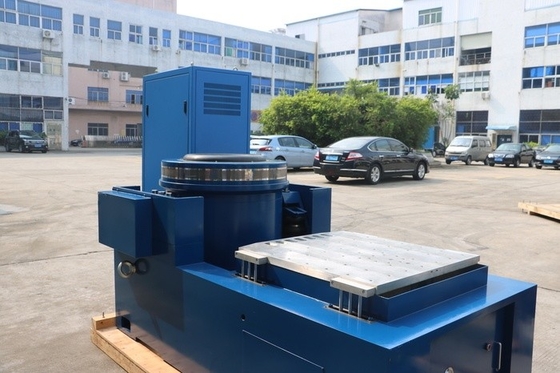

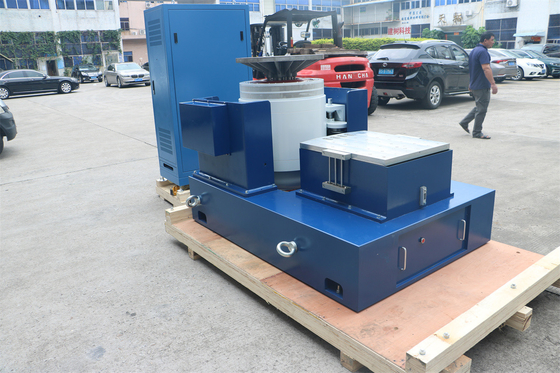

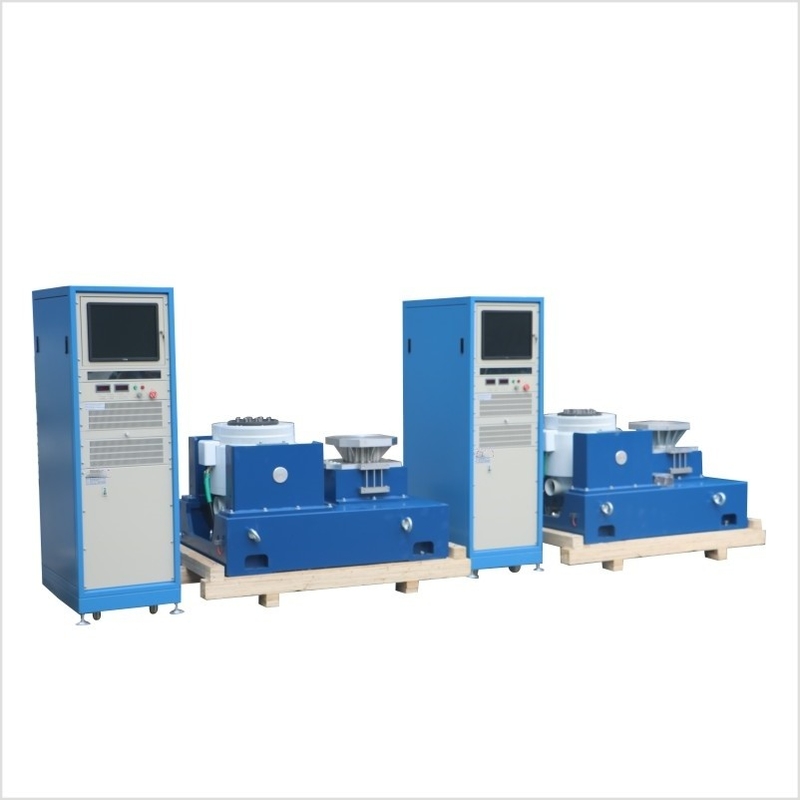

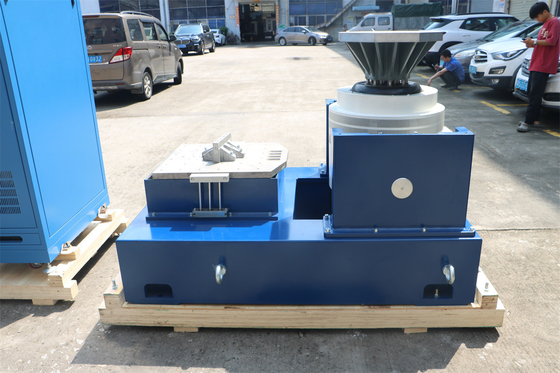

دستگاه آزمایش لرزش سفارشی برای مولتی استد-202g قطعات الکترونیکی دفاعی

نام تجاری:	PRECISION
شماره مدل:	VTS-20
مقدار تولیدی:	1
قیمت:	$6000
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

پشتیبانی سفارشی:

OEM ODM

نیروی سینوسی:

20 KN

نیروی تصادفی:

20 KN

نیروی شوک:

40 KN

محدوده فرکانس:

1-3000 هرتز

جابجایی:

76 میلی متر

سرعت:

2.0

اندازه جدول:

1200x1200mm

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی

قابلیت ارائه:

100 در ماه

برجسته کردن:

دستگاه آزمایش لرزش قطعات الکترونیکی,دستگاه آزمایش لرزش سفارشی,دستگاه آزمایش لرزش Mil-Std-202g

Custom Vibration Testing Machine

Mil-Std-202g Vibration Testing Machine

توضیحات محصول

دستگاه آزمایش لرزش برای قطعات قطعات الکترونیک و الکتریکی دفاعی

در بخش دفاعی، قابلیت اطمینان و عملکرد قطعات قطعات الکترونیکی و الکتریکی قابل مذاکره نیست. این قطعات بلوک های ساختمانی سیستم های دفاعی پیچیده هستند.از دستگاه های ارتباطی و سیستم های رادار تا واحدهای کنترل سلاحاستاندارد MIL-STD-202G دستورالعمل های سختگیرانه ای را برای آزمایش محیط زیست این اجزای تعیین می کند که آزمایش لرزش یک جنبه حیاتی است.یک دستگاه آزمایش لرزش طراحی شده برای برآورده کردن این استاندارد یک دارایی ضروری در تضمین کیفیت و دوام قطعات الکترونیک و الکتریکی دفاعی است.

1اهمیت آزمایش لرزش در قطعات الکترونیک و الکتریکی دفاعی

مقاومت در برابر محیط های سخت عملیاتی

اجزای الکترونیکی و الکتریکی دفاعی در برخی از چالش برانگیزترین محیط های روی زمین مستقر می شوند.هواپیمایی که در طول پرواز لرزش فرکانس بالا را تجربه می کند، یا یک کشتی دریایی که با ارتعاش مداوم موتورهای آن مواجه است، این اجزای باید عملکرد خود را حفظ کنند.آزمایش لرزش با هدف تکرار این سناریوهای لرزش در دنیای واقعی در یک محیط آزمایشگاهی کنترل شده است.با قرار دادن اجزای مختلف در معرض ارتعاش، سازندگان می توانند نقاط ضعف بالقوه در طراحی، مانند اتصالات گسسته، صفحه های مدار شکننده،یا نصب ناقص قطعاتاین امکان را برای بهبود طراحی فراهم می کند تا اطمینان حاصل شود که قطعات می توانند به لرزش هایی که در استفاده مورد نظر آنها مواجه می شوند، مقاومت کنند و خطر خرابی در زمینه را کاهش دهند.

تضمین یکپارچگی سیستم و موفقیت ماموریت

تماميت سيستم هاي دفاعي به طور مستقيم با امنيت اجزاي اجزاي آن مرتبط است.یک مشکل در سیستم دفاعی می تواند منجر به شکست ماموریت شود.، که زندگی پرسنل نظامی را به خطر می اندازدیک خرابی در بخش ارتباطی یک هواپیما نظامی در طول یک ماموریت می تواند ارتباطات را با کنترل زمینی و سایر هواپیماها مختل کند.آزمایش لرزش کمک می کند تا اطمینان حاصل شود که تمام اجزای یک سیستم دفاعی، از کوچکترین مقاومت تا پیچیده ترین صفحه مدار،تحت ارتعاش سالم و فعال باقی می ماندبا پیروی از استاندارد MIL-STD-202G برای آزمایش لرزش، سازندگان می توانند قطعاتی را ارائه دهند که با استانداردهای کیفیت بالا و ایمنی مورد نیاز در صنعت دفاعی مطابقت داشته باشند.به فرماندهان نظامی اعتماد به نفس در عملکرد تجهیزاتشان.

2درک استاندارد MIL - STD - 202G برای آزمایش لرزش

الزامات اصلی استاندارد

استاندارد MIL - STD - 202G الزامات خاصی را برای آزمایش لرزش قطعات الکترونیکی و الکتریکی دفاعی مشخص می کند.سطوح دامنه، و مدت زمان آزمایش. محدوده فرکانس به طور معمول از چند هرتز تا چند هزار هرتز گسترش می یابد.پوشش تمام طیف لرزش هایی که این قطعات ممکن است در کاربردهای دفاعی مختلف تجربه کنندسطح دامنه، که از نظر شتاب (g) اندازه گیری می شود، به دقت برای شبیه سازی شدت لرزش در سناریوهای دنیای واقعی کالیبراسیون شده است.اجزای مورد استفاده در سیستم هواپیمایی هلیکوپتر ممکن است نیاز به سطوح آمپلیتود متفاوت در مقایسه با آنهایی که در یک سیستم رادار مبتنی بر زمین استفاده می شودمدت زمان آزمایش نیز به وضوح تعریف شده است تا اطمینان حاصل شود که اجزای مورد استفاده در معرض ارتعاش کافی قرار می گیرند تا قابلیت دوام طولانی مدت آنها را با دقت ارزیابی کنند.

استاندارد سازی برای صنعت دفاعی

این استاندارد نقش مهمی در استاندارد سازی فرآیند آزمایش لرزش در سراسر صنعت دفاعی دارد.این چارچوبی مشترک برای تولید کنندگان برای ارزیابی عملکرد اجزای خود فراهم می کندبا پیروی از استاندارد MIL - STD - 202G، تولید کنندگان می توانند عملکرد مدل ها و طرح های مختلف را مقایسه کنند و شناسایی زمینه های بهبود را آسان تر کنند.همچنین کمک می کند تا اطمینان حاصل شود که قطعات از تولید کنندگان مختلف با یک سطح کیفیت سازگار مطابقت دارند.، که برای ادغام اجزای سیستم های دفاعی پیچیده ضروری است.

3چگونه دستگاه آزمایش لرزش کار می کند

اصل کار دستگاه آزمایش لرزش

یک دستگاه آزمایش لرزش برای قطعات دفاعی به طور معمول بر اساس یک اصل الکترودینامیک یا هیدرولیک کار می کند.یک جریان الکتریکی به یک کویل متحرک که در یک میدان مغناطیسی معلق است اعمال می شودطبق قانون دست چپ فلیمینگ، این یک نیروی ایجاد می کند که باعث حرکت کویل می شود. حرکت کویل به بستر آزمایش منتقل می شود،که سپس قطعه ای که روی آن قرار گرفته است را لرزش می دهددستگاه آزمایش لرزش می تواند طیف گسترده ای از فرکانس ها و دامنه لرزش را با تنظیم جریان الکتریکی و ویژگی های میدان مغناطیسی تولید کند.در یک سیستم هیدرولیکاز مایع هیدرولیک برای تولید نیرویی استفاده می شود که باعث ارتعاش بستر آزمایش می شود. جریان و فشار مایع هیدرولیک برای تولید مشخصات ارتعاش مورد نظر کنترل می شود.

اجزای دستگاه آزمایش لرزش

دستگاه آزمایش لرزش شامل چندین قطعه کلیدی است. بستر آزمایش سطح است که در آن قطعه دفاع نصب شده است.آن را طراحی شده است بسیار سفت و صاف برای اطمینان از انتقال ارتعاش یکنواخت به نمونه آزمایشمنبع برق، چه یک تقویت کننده برق در یک سیستم الکترودینامیک باشد یا یک پمپ هیدرولیک در یک سیستم هیدرولیک، انرژی مورد نیاز برای تولید لرزش را فراهم می کند.کنترل کننده مغز سیستم است، اجازه می دهد تا اپراتورها پارامترهای ارتعاش مورد نظر مانند فرکانس، دامنه و مدت زمان آزمایش را تنظیم کنند.سنسورها مانند شتاب سنجها برای اندازه گیری سطح واقعی لرزش در بستر آزمایش استفاده می شوند.این سنسورها بازخورد را به کنترل کننده ارائه می دهند و تنظیمات زمان واقعی را برای اطمینان از حفظ مشخصات لرزش در محدوده مشخص شده استاندارد MIL - STD - 202G امکان پذیر می کنند.

4ویژگی های عملکرد دستگاه آزمایش لرزش سازگار با MIL-STD-202G

کنترل ارتعاش با دقت بالا

برای برآورده کردن استاندارد MIL - STD - 202G، دستگاه آزمایش لرزش باید کنترل لرزش با دقت بالا را ارائه دهد.با دقت فرکانس اغلب در حدود ±0.1٪، آمپلیتود لرزش نیز می تواند به دقت کنترل شود، با دقت آمپلیتود به طور معمول در حدود ± 1٪.این سطح دقت برای اطمینان از اطمینان از نتایج آزمایش قابل اعتماد و قابل تکرار استبه عنوان مثال، هنگام تست یک ماژول ارتباطی نظامی با عملکرد بالا،دستگاه آزمایش لرزش باید بتواند با دقت لرزش هایی را که در سیستم های مختلف نظامی با آن مواجه می شود بازتولید کند.، اجازه می دهد تا تولید کنندگان عملکرد آن را با دقت ارزیابی کنند.

محدوده پویا

توانایی پوشش طیف گسترده ای از پویایی یکی دیگر از ویژگی های مهم است.قطعات دفاعی ممکن است در برخی از موقعیت ها ارتعاش با دامنه های بسیار پایین و دامنه های بسیار بالا را تجربه کنند.دستگاه آزمایش لرزش باید قادر به تولید لرزش در این طیف گسترده باشد.بايد بتونه لرزه هاي خفيف در طول کار طبيعي يه هواپيماي بدون سرنشين و همچنین لرزه هاي شديد در طول پرتاب يه موشک رو شبیه سازی کنهطیف گسترده ای از پویایی تضمین می کند که تمام سناریوهای لرزش ممکن می تواند به طور موثر آزمایش شود.

ساخت و ساز محکم و قابل اعتماد

با توجه به ماهیت حیاتی برنامه های دفاعی، دستگاه آزمایش لرزش با ساخت قوی و قابل اعتماد ساخته شده است.بستر آزمایش و سایر اجزای مکانیکی از مواد با قدرت بالا مانند آلومینیوم یا فولاد ساخته شده اند تا در طول آزمایش لرزش مقاومت کننداجزای الکتریکی و هیدرولیکی، از جمله منبع برق و کنترل کننده، برای کار مداوم در شرایط استرس بالا بدون تخریب طراحی شده اند.این دستگاه همچنین مجهز به ویژگی های ایمنی پیشرفته برای محافظت از نمونه آزمایش و اپراتورهااین ساختار قوی تضمین می کند که دستگاه آزمایش لرزش می تواند هزاران آزمایش را در طول عمر خود بدون نگهداری قابل توجهی انجام دهد.کاهش زمان توقف و افزایش کارایی فرآیند آزمایش.

قدرت سایز/ تصادفی/ شوک	2،200 kgf/2.000 kgf/4.400 kgf	توده تسلیحات	25 کیلوگرم
محدوده فرکانس	۵ تا ۳۰۰۰ هرتز	اندازه ورودی (استانداردی)	M10
حداکثر. / جابجایی مستمر p-p	76 میلی متر/63 میلی متر	اتصال بار: نقاط (استانداردی)	21
حداکثر سرعت	2.0 متر/ ثانیه	محور فشار فرکانس طبیعی	3 هرتز
مکس. سینوس / شتاب تصادفی	۸۸/۶۰ گرم	حداکثر، پشتیبانی بار عمودی	۴۰۰ کیلوگرم
قطر آرمور	۳۴۰ میلی متر	میدان منحرف @ 152 mm بالاتر از جدول	≤1mT (10 gauss)
فرکانس رزونانس اساسی	2،700 هرتز (نامی) ± 5٪	ابعاد LxWxH	1،160mmx880mmx1.050mm
زمان سرنگون شدن قفل مجاز	500 نانو متری	وزن (غیر بسته شده)	۱۷۰۰ کیلوگرم

5کاربرد دستگاه آزمایش لرزش در الکترونیک و قطعات الکتریکی دفاعی

آزمایش اجزای هواپیمایی

قطعات هواپیمایی در هواپیماهای نظامی در طول پرواز تحت طیف گسترده ای از ارتعاش قرار می گیرند. دستگاه های آزمایش ارتعاش برای آزمایش قطعات مانند رایانه های کنترل پرواز،سیستم های ناوبری، و دستگاه های ارتباطی. با قرار دادن این اجزای تحت لرزش هایی که شرایط پرواز را تقلید می کنند، سازندگان می توانند اطمینان حاصل کنند. به عنوان مثال،یک کامپیوتر کنترل پرواز باید بدون نقص کار کند حتی زمانی که هواپیما دچار آشفتگی می شود یا در طول مانورهای G بالادستگاه آزمایش لرزش می تواند با دقت این لرزش ها را شبیه سازی کند و به تولید کنندگان اجازه دهد تا هرگونه مشکل احتمالی را شناسایی و حل کنند.

ارزیابی الکترونیک موشک

الکترونیک موشک، از جمله سیستم های هدایت، مکانیسم های فوزن کلاهک، و لینک های ارتباطی، با استفاده از دستگاه های آزمایش لرزش آزمایش می شود.لرزه ها در طول پرتاب و پرواز موشک بسیار پیچیده هستند، و دستگاه باید بتواند این شرایط را به دقت شبیه سازی کند. این به اطمینان از اینکه الکترونیک موشک می تواند در محیط فشار بالا مقاومت کند و به عنوان مورد نظر کار کند کمک می کند.برای مثال، سیستم هدایت یک موشک باید دقت خود را حتی تحت لرزش های شدید در طول پرتاب حفظ کند.دستگاه آزمایش لرزش می تواند مشخصات لرزش لازم را برای آزمایش عملکرد این اجزای حیاتی فراهم کند.

تضمین کیفیت الکترونیک دفاعی زمینی

لوازم الکترونیکی دفاعی زمینی، مانند سیستم های رادار، برج های ارتباطی و لوازم الکترونیکی وسایل نقلیه نظامی نیز نیاز به آزمایش لرزش دارند.دستگاه آزمایش لرزش برای آزمایش قطعات مانند آنتن استفاده می شود، کابینت های الکترونیکی و واحدهای کنترل موتور. با قرار دادن این اجزای تحت لرزش مشابهی که در هنگام حمل و نقل و کار در زمین های خشن تجربه می شود،تولید کنندگان می توانند نقص های طراحی بالقوه را شناسایی و برطرف کنندبه عنوان مثال، آنتن در یک سیستم رادار نظامی نیاز به پایدار ماندن و عملکرد حتی زمانی که وسیله نقلیه در حال حرکت در زمین ناهموار است.دستگاه آزمایش لرزش می تواند این لرزش را شبیه سازی کند تا عملکرد آنتن را در چنین شرایطی تضمین کند. دستگاه آزمایش لرزش سفارشی برای مولتی استد-202g قطعات الکترونیکی دفاعی 2

6نتیجه گیری

دستگاه آزمایش لرزش سازگار با MIL - STD - 202G یک ابزار ضروری در صنعت دفاعی برای اطمینان از قابلیت اطمینان و دوام قطعات قطعات الکترونیکی و الکتریکی است.با شبیه سازی دقیق لرزه هایی که این قطعات در کاربردهای دفاعی دنیای واقعی مواجه می شوندبا کنترل ارتعاش با دقت بالا، محدوده پویایی گسترده و ساخت قوی،این تجهیزات نقش مهمی در توسعه و تضمین کیفیت سیستم های دفاعی دارند.چه آزمايش قطعات هواپيمايي باشد، چه آزمايش الکترونيک موشک، و چه آزمايش الکترونيک دفاعي،استفاده از چنین دستگاه تست لرزش یک عامل کلیدی در حفظ استانداردهای کیفیت بالا مورد نیاز در صنعت دفاعی استاگه پروژه دفاعي شما به تست هاي قابل اعتماد لرزش براي بررسي استاندارد MIL-STD-202G نياز داشته باشهسرمایه گذاری در یک دستگاه تست لرزش با کیفیت بالا یک تصمیم استراتژیک است که می تواند به طور قابل توجهی عملکرد و قابلیت اطمینان محصولات دفاعی شما را افزایش دهد.
