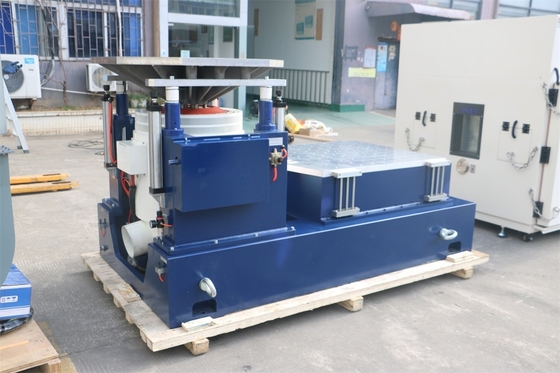

دستگاه لرزش برای آزمایش لرزش IEC 60068 - 2 - 6

نام تجاری:	PRECISION
شماره مدل:	VTS-20
مقدار تولیدی:	1
قیمت:	$6000
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

پشتیبانی سفارشی:

OEM ODM

نیروی سینوسی:

20 KN

نیروی تصادفی:

20 KN

نیروی شوک:

40 KN

محدوده فرکانس:

1-3000 هرتز

جابجایی:

76 میلی متر

سرعت:

2.0

اندازه جدول:

1200x1200mm

جزئیات بسته بندی:

بسته بندی استاندارد صادراتی

قابلیت ارائه:

100 در ماه

برجسته کردن:

دستگاه شاکر ارتعاش,دستگاه لرزش دهنده

Vibration Shaker Machine

توضیحات محصول

دستگاه لرزش لرزش برای آزمایش لرزش IEC 60068-2-6

در زمینه توسعه محصولات و کنترل کیفیت، اطمینان از قابلیت اطمینان محصولات در شرایط مختلف محیط زیست بسیار مهم است.لرزش یک عامل استرس رایج است که محصولات در طول حمل و نقل با آن مواجه می شوند.استاندارد IEC 60068 - 2 - 6 که بر آزمایش لرزش های سینوس سویپ تمرکز دارد،یک چارچوب جامع برای ارزیابی توانایی محصولات در مقاومت در برابر چنین ارتعاشاتی فراهم می کندیک دستگاه لرزش که برای برآورده کردن این استاندارد طراحی شده است به یک ابزار ضروری برای تولید کنندگان در صنایع مختلف تبدیل شده است.

1اهمیت آزمایش لرزش پاک کننده سینوس IEC 60068-2-6

شبیه سازی سناریوهای واقعی لرزش

محصولات در سناریوهای دنیای واقعی اغلب در معرض لرزه هایی هستند که فرکانس آنها در طول زمان تغییر می کند. به عنوان مثال در یک هواپیما،قطعات در طول پرواز لرزش هایی را تجربه می کنند که با RPM موتور (دوره در دقیقه) تغییر می کنددر کاربردهای خودرو، قطعات تحت لرزش قرار می گیرند که با تغییر سرعت خودرو و شرایط جاده تغییر می کنند.همانطور که توسط IEC 60068 - 2 - 6 تعریف شده است، هدف آن است که این شرایط ارتعاش پویا را در یک محیط آزمایشگاهی کنترل شده تکرار کند.با تغییر تدریجی فرکانس لرزش از یک مقدار پایین به مقدار بالا و عقب (یا برعکس)، این روش آزمایش می تواند فرکانس های رزونانس یک محصول را شناسایی کند. فرکانس های رزونانس فرکانس هایی هستند که در آن یک محصول با حداکثر دامنه ارتعاش می کند،و اگر یک محصول برای مدت طولانی در معرض ارتعاش در فرکانس های رزونانس آن باشد، می تواند منجر به آسیب ساختاری، خرابی قطعات یا کاهش عملکرد شود.

ارزیابی دوام و قابلیت اطمینان محصول

آزمایش لرزش سایز IEC 60068 - 2 - 6 به تولید کنندگان کمک می کند تا دوام و قابلیت اطمینان محصولات خود را ارزیابی کنند.سازندگان می توانند نقص های احتمالی طراحی را تشخیص دهند، مانند اتصال ضعیف، یکپارچگی ساختاری ناکافی، یا انتخاب مواد نادرست.یک دستگاه الکترونیکی که طراحی نامناسب داشته باشد ممکن است هنگام قرار گرفتن در معرض فرکانس های خاص در طول آزمایش پاک کننده سینوس، از بین رفتن قطعات یا ترک های صفحه مدار را تجربه کند.شناسایی این مشکلات در طول مرحله آزمایش به تولید کنندگان اجازه می دهد تا پیشرفت های طراحی لازم را انجام دهند که به نوبه خود خطر خرابی محصول را در زمینه کاهش می دهد.این نه تنها هزینه های مربوط به بازخورد و تعمیر محصول را کاهش می دهد بلکه با ارائه کیفیت بالا، اعتبار سازنده را افزایش می دهد.، محصولات قابل اعتماد.

2درک استاندارد IEC 60068 - 2 - 6

الزامات اصلی استاندارد

استاندارد IEC 60068 - 2 - 6 الزامات خاصی را برای آزمایش لرزش سایز می نویسد.که معمولا از چند هرتز تا چند صد هرتز گسترش می یابد، بسته به ماهیت محصول مورد آزمایش. نرخ پاکسازی، که سرعت تغییر فرکانس در طول آزمایش است، نیز به وضوح مشخص شده است.یک سرعت پاک کننده آهسته می تواند برای شناسایی دقیق فرکانس های رزونانس استفاده شود، در حالی که سرعت سریع تر می تواند برای یک آزمایش غربالگری عمومی استفاده شود. دامنه لرزش، اندازه گیری شده از نظر شتاب (g) ،یکی دیگر از پارامترهای مهم تعریف شده توسط استانداردمحصولات مختلف ممکن است مستوی آمپلیتودی متفاوت را بر اساس استفاده مورد نظر و محیط ارتعاش انتظار داشته باشند. علاوه بر این، استاندارد دستورالعمل هایی در مورد تعداد جاروبرقی را ارائه می دهد.جهت لرزش (e(به عنوان مثال، یک محور، چند محور) و مدت زمان آزمایش.

استاندارد سازی برای صنعت

این استاندارد نقش مهمی در استاندارد سازی فرآیند آزمایش لرزش سایز در سراسر صنایع دارد. این یک زبان مشترک و مجموعه ای از روش ها را برای تولید کنندگان، آزمایشگاه های آزمایش،و سازمان های نظارتیبا پیروی از استاندارد IEC 60068-2-6، تولید کنندگان می توانند اطمینان حاصل کنند که محصولات آنها به روشی سازگار و قابل مقایسه آزمایش می شوند.از آنجایی که همه محصولات با یک معیار مقایسه شده اندعلاوه بر این، روند صدور گواهینامه محصولات را برای انطباق ساده می کند، که برای ورود محصولات به بازارهای خاص یا برآورده کردن الزامات نظارتی ضروری است.

3چطور دستگاه لرزش کننده کار می کنه

اصول کار دستگاه لرزش

یک دستگاه لرزش برای آزمایش لرزش IEC 60068 - 2 - 6 به طور معمول بر اساس یک اصل الکترودینامیک یا هیدرولیک کار می کند.یک جریان الکتریکی به یک کویل متحرک که در یک میدان مغناطیسی معلق است اعمال می شودطبق قانون دست چپ فلیمینگ، این یک نیروی ایجاد می کند که باعث حرکت کویل می شود. حرکت کویل به میز تکان دهنده منتقل می شود، که سپس محصول را روی آن قرار می دهد..برای تولید ارتعاش سینوس، جریان الکتریکی که به کویل عرضه می شود به گونه ای تنظیم می شود که فرکانس ارتعاش حاصل به تدریج در طول زمان تغییر کند.در یک شیکر هیدرولیک، مایع هیدرولیکی برای تولید نیرویی که باعث لرزش میز شیکر می شود استفاده می شود.جریان و فشار مایع هیدرولیکی به دقت کنترل می شود تا مشخصات ارتعاش سایز مطلوب را تولید کند.

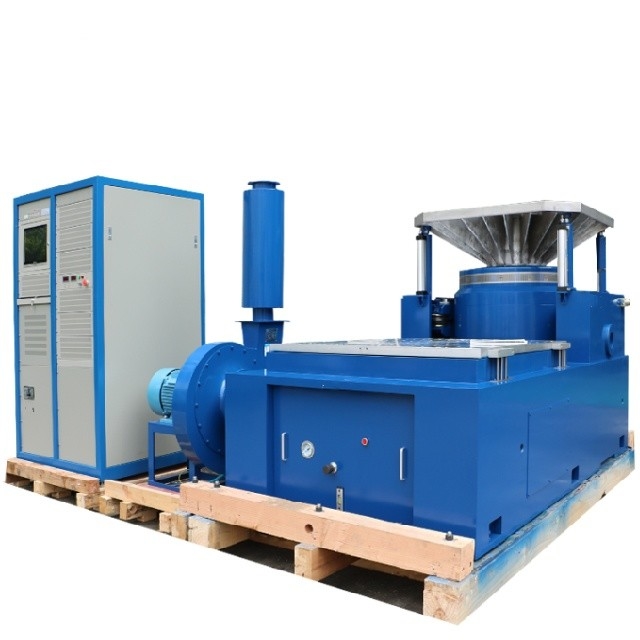

اجزای دستگاه لرزش دهنده

دستگاه لرزش ساز از چند جزء کلیدی تشکیل شده است. ژنراتور لرزش، چه یک واحد الکترودینامیک باشد یا هیدرولیک، مسئول تولید لرزش است.تقویت کننده قدرت، در مورد شیکر الکترودینامیک، سیگنال الکتریکی را به سطح قدرت مورد نیاز برای حرکت شیکر افزایش می دهد. کنترل کننده قلب سیستم است.این اجازه می دهد تا اپراتورها برای ورودی پارامترهای ارتعاش مورد نظرکنترل کننده سپس سیگنال های کنترل مناسب را به ژنراتور ارتعاش و تقویت کننده قدرت تولید می کند.سنسورهااین سنسورها سطح ارتعاش واقعی را اندازه گیری می کنند و بازخورد را به کنترل کننده ارائه می دهند.کنترل کننده از این بازخورد برای تنظیم در زمان واقعی پارامترهای لرزش استفاده می کند، اطمینان حاصل شود که مشخصات ارتعاش مطابق با الزامات استاندارد IEC 60068 - 2 - 6 است.

قدرت سایز/ تصادفی/ شوک	3،000 kgf/3,000kgf/6,000 kgf	توده تسلیحات	30 کیلوگرم
محدوده فرکانس	۵ تا ۳۰۰۰ هرتز	اندازه ورودی (استانداردی)	M10
حداکثر./ جابجایی مستمر p-p	51 میلی متر/51 میلی متر	نقاط اتصال بار (استانداردی)	17
حداکثر سرعت	2.0 متر/ ثانیه	محور فشار فرکانس طبیعی	3 هرتز
مکس.سینوس / شتاب تصادفی	100/60 گرم	حداکثر، پشتیبانی بار عمودی	۵۰۰ کیلوگرم
قطر آرمور	۴۴۰ میلی متر	میدان منحرف @152 میلی متر بالاتر از جدول	≤1mT (10 gauss)
فرکانس رزونانس اساسی	2t500 هرتز ((nom.) ± 5٪	ابعاد LxWxH	1،270mmx980mmx1,135mm
زمان سرنگون شدن قفل مجاز	500 نانو متری	وزن (غیر بسته شده)	2،500 کیلوگرم

4ویژگی های عملکردی دستگاه لرزش ساز IEC 60068 - 2 - 6

کنترل فرکانس با دقت بالا

برای پاسخگویی به استاندارد IEC 60068 - 2 - 6، دستگاه لرزش باید کنترل فرکانس با دقت بالا را ارائه دهد. دقت فرکانس به طور معمول در حدود ± 0.1٪ از مقدار تنظیم شده است.این سطح دقت برای شناسایی دقیق فرکانس های رزوناسیون محصول بسیار مهم استبه عنوان مثال، هنگام تست یک بلندگو با کارایی بالا، the vibration shaker machine needs to precisely sweep through the frequency range relevant to audio frequencies to determine if the speaker components resonate at any frequencies that could cause distortionتوانایی کنترل فرکانس با چنین دقت تضمین می کند که نتایج آزمایش قابل اعتماد و قابل تکرار است.

کنترل دقیق دامنه

دامنه لرزش یک جنبه مهم دیگر است. دستگاه لرزش لرزش می تواند به دقت دامنه را با دقت حدود ± 1٪ از ارزش شتاب تنظیم شده کنترل کند.این مهم است زیرا محصولات مختلف ممکن است بر اساس طراحی و استفاده مورد نظر خود، الزامات دامنه خاصی داشته باشند.به عنوان مثال یک دستگاه پزشکی ممکن است نیاز به آزمایش لرزش با دامنه بسیار پایین داشته باشد تا اطمینان حاصل شود که اجزای حساس آن آسیب نمی بینند.در حالی که یک محصول صنعتی سنگین ممکن است با ارتعاش های دامنه بالاتر آزمایش شود تا شرایط سخت تری را شبیه سازی کند.کنترل دقیق دامنه اجازه می دهد تا تولید کنندگان محصولات خود را تحت سطوح ارتعاش دقیق مشخص شده توسط استاندارد IEC 60068-2-6 آزمایش کنند.

ساخت و ساز محکم و قابل اعتماد

با توجه به ماهیت تکراری و سخت آزمایش لرزش سایز، دستگاه لرزش لرزش با ساخت قوی و قابل اعتماد ساخته شده است.میز تکان دهنده و سایر اجزای مکانیکی از مواد با قدرت بالا مانند آلومینیوم یا فولاد ساخته شده اند تا در طول آزمایش لرزش مقاومت کننداجزای الکتریکی و هیدرولیکی، از جمله تقویت کننده قدرت، کنترل کننده و پمپ ها، برای کار مداوم در شرایط استرس بالا بدون تخریب طراحی شده اند.دستگاه همچنین مجهز به ویژگی های ایمنی است، مانند حفاظت از بیش از حد و دکمه های توقف اضطراری، برای محافظت از نمونه آزمایش و اپراتورها.این ساختار قوی تضمین می کند که دستگاه لرزش می تواند هزاران آزمایش را در طول عمر خود بدون نگهداری قابل توجهی انجام دهد، کاهش زمان توقف و افزایش کارایی فرآیند آزمایش.

5کاربرد دستگاه لرزش در صنایع مختلف

صنعت الکترونیک

در صنعت الکترونیک، دستگاه لرزش به طور گسترده ای برای آزمایش محصولات مختلف از گوشی های هوشمند و تبلت ها تا سرورهای پیشرفته استفاده می شود. به عنوان مثال، هنگام توسعه یک لپ تاپ جدید،دستگاه لرزش می تواند برای آزمایش توانایی هارد دیسک در مقاومت در برابر لرزش استفاده شودبا قرار دادن لپ تاپ در معرض لرزش های سینوس، سازندگان می توانند تعیین کنند که آیا سر های خواندن و نوشتن هارد دیسک در معرض خطر برخورد با سطح دیسک در فرکانس های خاص هستند.این به بهبود دوام لپ تاپ کمک می کند و خطر از دست دادن داده به دلیل فشارهای هارد دیسک ناشی از ارتعاش را کاهش می دهد..

صنعت خودرو

صنعت خودرو برای آزمایش اجزای مختلف به دستگاه های لرزش تکیه می کند. اجزای موتور، مانند پیستون ها، میله های اتصال و کراکشافت ها،برای اطمینان از قابلیت اطمینان در معرض لرزش های تولید شده در طول کار موتور آزمایش می شوند.دستگاه لرزش می تواند الگوهای لرزش پیچیده ای را شبیه سازی کند که این قطعات با تغییر RPM موتور تجربه می کنند. علاوه بر این، قطعات داخلی خودرو،مانند داشبورد و صندلیبا شناسایی و رسیدگی به این مشکلات در مراحل اولیه فرآیند طراحی،تولید کنندگان خودرو می توانند کیفیت کلی و رضایت مشتری از وسایل نقلیه خود را بهبود بخشند.

صنعت هوافضا

در صنعت هوافضا، جایی که قابلیت اطمینان محصول بسیار مهم است، دستگاه لرزش لرزش برای آزمایش طیف گسترده ای از اجزای، از جمله موتورهای هواپیما، سیستم های هواپیمایی،و عناصر ساختاریبه عنوان مثال، ساختار بال هواپیما برای اطمینان از اینکه می تواند در طول پرواز به لرزش های موتورها و آشفتگی هوا مقاومت کند، آزمایش می شود.دستگاه لرزش لرزش می تواند لرزش های سینوس پاک کننده است که بال ممکن است در شرایط مختلف پرواز تجربه شبیه سازیاین امر به اطمینان از ایمنی و قابلیت اطمینان هواپیما که در صنعت هوافضا بسیار مهم است کمک می کند.

6نتیجه گیری

دستگاه لرزش ساز IEC 60068 - 2 - 6 یک ابزار ضروری برای توسعه محصول و کنترل کیفیت در صنایع مختلف است.با شبیه سازی دقیق سناریوهای واقعی لرزش سینوس، به تولید کنندگان امکان می دهد تا دوام و قابلیت اطمینان محصولات خود را ارزیابی کنند.این ماشین نقش مهمی در تضمین این دارد که محصولات با استانداردهای کیفیت بالا که در بازار رقابتی امروز مورد نیاز است، مطابقت داشته باشنداگر صنعت شما نیاز به آزمایش های قابل اعتماد لرزش سایز را برای برآورده کردن استاندارد IEC 60068-2-6 دارد،سرمایه گذاری در یک دستگاه لرزش با کیفیت بالا می تواند به طور قابل توجهی عملکرد و قابلیت اطمینان محصولات شما را افزایش دهد. به نظر میرسد به تیم ما از کارشناسان برای کشف چگونه ما دستگاه های لرزش لرزش می تواند متناسب با نیازهای تست خاص خود را.
