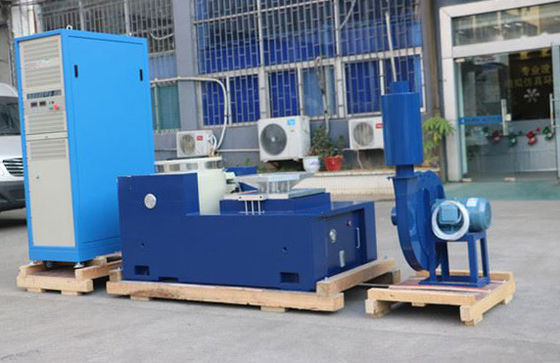

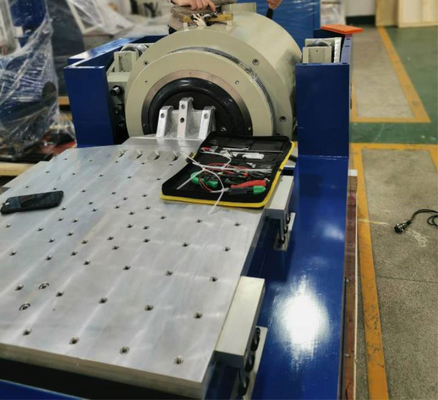

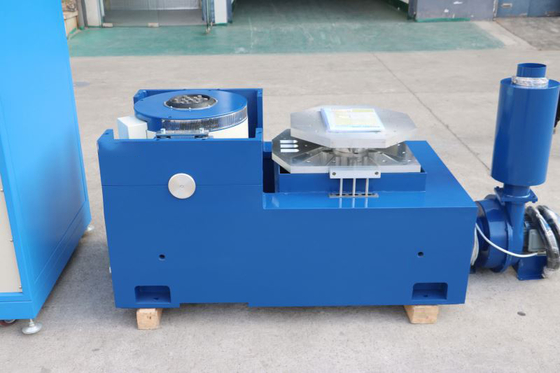

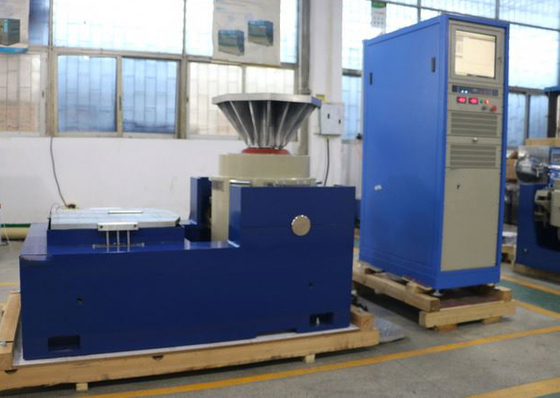

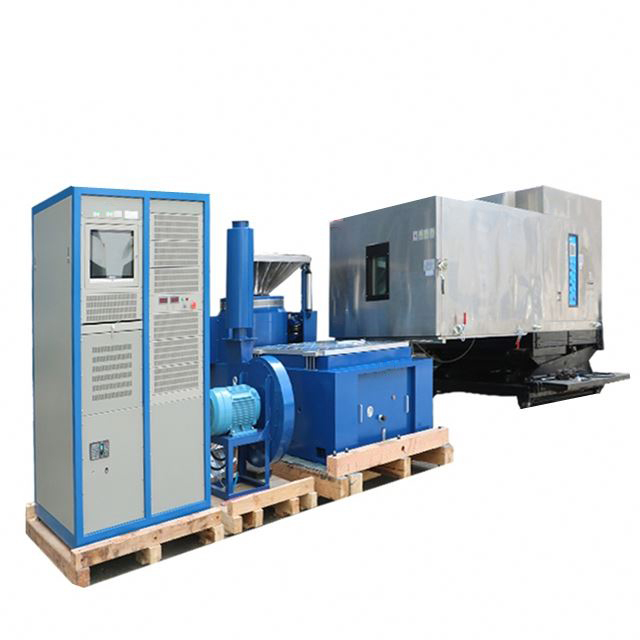

سیستم ارتعاش الکترودینامیک 10kN 1-3000Hz برای آزمایش الکترونیک

سیستم‌های ارتعاش با فرکانس بالا، محدوده 5 هرتز تا 3 کیلوهرتز برای تست الکترونیک

ما سیستم‌های ارتعاش با فرکانس بالا برای پاسخگویی به الزامات سختگیرانه تست الکترونیک مدرن طراحی شده‌اند. با محدوده فرکانسی گسترده از 5 هرتز تا 3 کیلوهرتز، این سیستم‌ها به‌طور خاص برای شبیه‌سازی محیط‌های ارتعاشی با فرکانس بالا طراحی شده‌اند که می‌توانند تأثیر مهمی بر قطعات الکترونیکی حساس داشته باشند. با تکرار دقیق تنش‌های ناشی از منابعی مانند فن‌ها، موتورها و قطعات متحرک با سرعت بالا، تجهیزات ما ابزاری ضروری برای شناسایی نقص‌های پنهان، کشف تشدیدهای پنهان و اطمینان از قابلیت اطمینان بی‌وقفه محصولات الکترونیکی شما هستند.

ویژگی‌های کلیدی

• محدوده فرکانس بالا گسترده: قادر به تولید ارتعاشات در یک طیف وسیع، از نویز حمل و نقل با فرکانس پایین تا تنش‌های عملیاتی با فرکانس بالا تا 3000 هرتز است. این به شما امکان می‌دهد تا تشدیدها و مشکلات خستگی را در مواد، اتصالات لحیم‌کاری و قطعات الکترونیکی به دقت مشخص کنید.

• لرزاننده الکترودینامیکی دقیق: سیستم‌های ما از فناوری الکترودینامیکی پیشرفته برای تولید دقیق، تکرارپذیر و کنترل‌شده شکل موج‌های با فرکانس بالا با پایداری استثنایی و حداقل اعوجاج استفاده می‌کنند.

• قابلیت ارتعاش دو حالته: به‌طور یکپارچه هم ارتعاش سینوسی با دقت بالا برای جستجوی تشدید و تجزیه و تحلیل خستگی و هم ارتعاش تصادفی پیچیده را برای شبیه‌سازی محیط‌های عملیاتی پهنای باند واقعی انجام می‌دهد.

• سیستم کنترل دیجیتال پیشرفته: دارای یک کنترل‌کننده قدرتمند و بصری با نرم‌افزار تخصصی برای برنامه‌ریزی و اجرای توالی‌های آزمایشی سخت است.

• جمع‌آوری داده‌های جامع: به‌طور مداوم پارامترهای آزمایشی حیاتی (شتاب، جابجایی، چگالی طیف توان (PSD) و غیره) را نظارت و ثبت می‌کند و بینش‌های دقیق و داده‌های قابل حسابرسی را برای تجزیه و تحلیل ارائه می‌دهد.

• ردپای فشرده و مناسب آزمایشگاه: با اندازه بهینه و حداقل خروجی نویز طراحی شده است و آن را برای محیط‌های آزمایشگاهی و تحقیق و توسعه بدون به خطر انداختن عملکرد مناسب می‌سازد.

• فیکسچرهای آزمایشی قابل تنظیم: تیم مهندسی ما فیکسچرهای مخصوص کاربرد را طراحی و تولید می‌کند که برای تست با فرکانس بالا و نصب ایمن محصولات الکترونیکی متنوع بهینه شده‌اند.

مشخصات فنی

• نیروی سینوسی/تصادفی/شوک نامی: 1100 کیلوگرم نیرو / 1100 کیلوگرم نیرو / 2200 کیلوگرم نیرو

• محدوده فرکانس: 5–3500 هرتز

• حداکثر/جابجایی پیوسته p-p: 51 میلی‌متر / 51 میلی‌متر

• حداکثر سرعت: 2.0 متر بر ثانیه

• حداکثر شتاب سینوسی/تصادفی: 85g / 60g

• قطر آرمیچر: 335 میلی‌متر

• فرکانس تشدید بنیادی: 3000 هرتز (اسمی) ±5%

• جرم آرمیچر: 13 کیلوگرم

• اندازه درج (استاندارد): M10

• نقاط اتصال بار (استاندارد): 25

• فرکانس طبیعی - محور رانش: <3 هرتز

• حداکثر پشتیبانی بار عمودی: 300 کیلوگرم

• میدان سرگردان در 152 میلی‌متر بالای میز: ≤1mT (10 گاوس)

• ابعاد (طول x عرض x ارتفاع): 940 میلی‌متر x 715 میلی‌متر x 780 میلی‌متر

• گشتاور واژگونی آرمیچر مجاز: 300 نیوتن متر

• وزن (بدون جعبه): 1000 کیلوگرم

کاربردها

• الکترونیک و نیمه‌رساناها: تأیید صلاحیت بردهای مدار چاپی (PCB)، مدارهای مجتمع (IC)، کانکتورها و حسگرها برای مقاومت در برابر محیط‌های عملیاتی با فرکانس بالا.

• الکترونیک مصرفی: تست دوام و قابلیت اطمینان گوشی‌های هوشمند، لپ‌تاپ‌ها، سیستم‌های صوتی و سایر دستگاه‌ها با قطعات متحرک داخلی.

• الکترونیک خودرو: ارزیابی قابلیت اطمینان ECUها، نمایشگرها و حسگرهای در معرض ارتعاشات موتور و شاسی با فرکانس بالا.

• هوافضا و دفاع: آزمایش اویونیک، حسگرها و سیستم‌های نوری برای عملکرد در محیط‌های پرواز با فرکانس بالا، مانند محیط‌های نزدیک موتورهای جت یا توربوپراپ.

• دستگاه‌های پزشکی: اطمینان از قابلیت اطمینان دستگاه‌ها و ابزارهای الکترونیکی حیاتی در ارتعاشات عملیاتی.

• تجزیه و تحلیل خرابی و تحقیق و توسعه: کشف عیوب طراحی ظریف و نقص‌های تولید که فقط تحت شرایط خاص با فرکانس بالا قابل تشخیص هستند.

مزایا

• کشف عیوب پنهان: خستگی، ریزترک‌ها و مشکلات اتصال را که اغلب فقط در فرکانس‌های بالاتر قابل تشخیص هستند، نشان می‌دهد و از خرابی‌های پرهزینه در میدان جلوگیری می‌کند.

• افزایش قابلیت اطمینان محصول: اطمینان حاصل می‌کند که قطعات و سیستم‌ها در محیط‌های عملیاتی با فرکانس بالا به طور قوی عمل می‌کنند و به عمر طولانی محصول کمک می‌کنند.

• تحقیق و توسعه تسریع شده: چرخه توسعه را با شناسایی زودهنگام مشکلات ساده می‌کند، طراحی مجدد و آزمایش مجدد پرهزینه را به حداقل می‌رساند.

• بینش‌های جامع داده: داده‌های دقیق و تکرارپذیری را تولید می‌کند که برای بهینه‌سازی طراحی، انتخاب مواد و گزارش‌های اعتبارسنجی قوی ضروری است.

آیا آماده‌اید تا الکترونیک خود را در برابر سخت‌ترین محیط‌های با فرکانس بالا آزمایش کنید؟ امروز با کارشناسان ما تماس بگیرید تا در مورد الزامات خود برای یک سیستم ارتعاش با فرکانس بالا بحث کنید.
