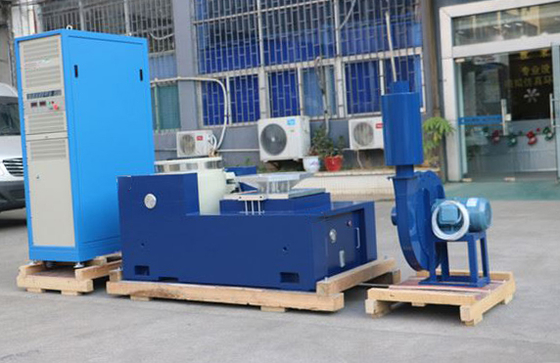

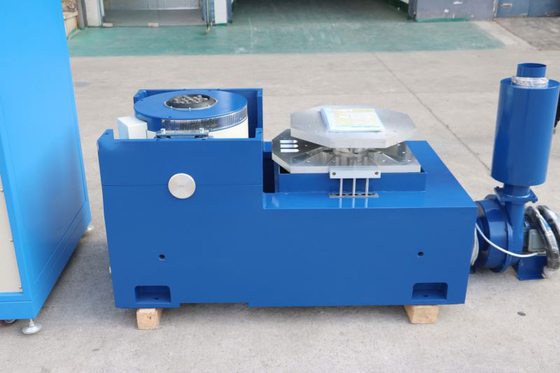

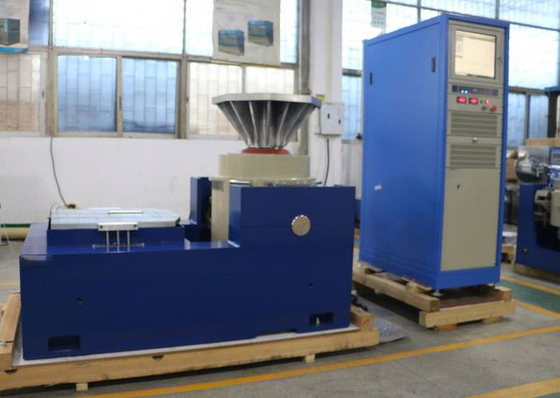

سیستم آزمایش ارتعاش 20kN خودرو با جدول 500x500mm

سیستم تست ارتعاش قطعات خودرو با میز ارتعاش با بار بالا

ماسیستم تست ارتعاش قطعات خودرو یک راه‌حل قدرتمند و مستحکم است که برای تست‌های دوام و قابلیت اطمینان سخت‌گیرانه قطعات خودرو طراحی شده است. با داشتن یک میز ارتعاش با بار بالا، این سیستم برای جای دادن قطعات بزرگ و سنگین خودرو، از بسته‌های باتری گرفته تا مجموعه‌های فرعی موتور، مهندسی شده است. با شبیه‌سازی دقیق ارتعاشات و ضربه‌های پیچیده و چند جهته که در جاده با آن مواجه می‌شوید، تجهیزات ما ابزاری ضروری برای تضمین یکپارچگی محصول، تسریع چرخه‌های توسعه و اطمینان از این است که قطعات شما می‌توانند در برابر سخت‌ترین شرایط دنیای واقعی مقاومت کنند.

ویژگی های کلیدی

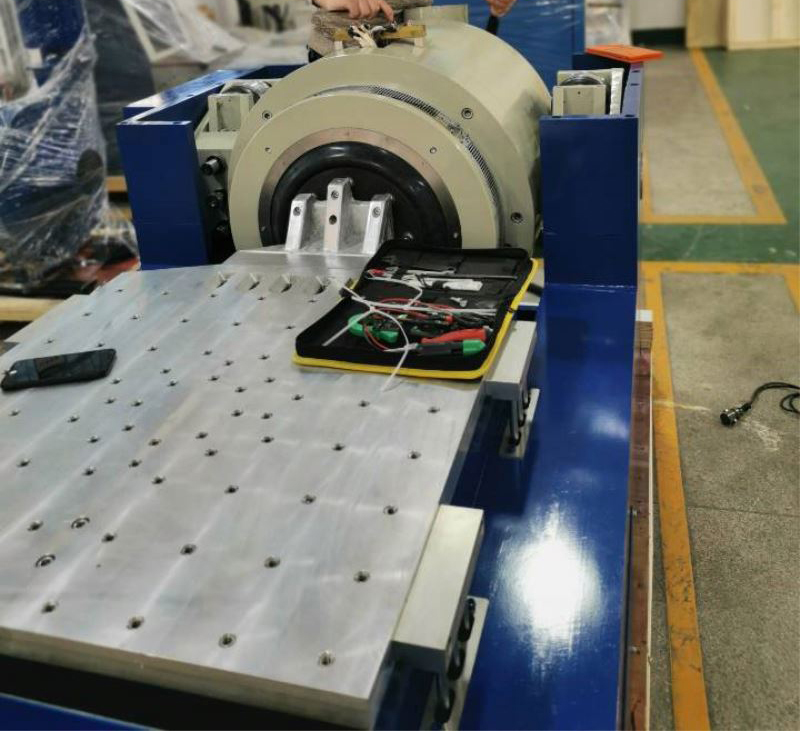

• میز ارتعاش با بار بالا: طراحی شده برای پشتیبانی از وزن قابل توجه مجموعه‌های بزرگ خودرو، که امکان تست دقیق بسته‌های باتری EV، پیشرانه‌ها، داشبوردها و موارد دیگر را با درجه بالایی از دقت فراهم می‌کند.

• لرزاننده الکترودینامیکی دقیق: تولید دقیق، تکرارپذیر و کنترل‌شده پروفایل‌های ارتعاش پیچیده (سینوسی، تصادفی، ضربه‌ای و غیره) را فراهم می‌کند، با محدوده نیرو و فرکانس لازم برای برآورده کردن استانداردهای سخت‌گیرانه خودرو مانند SAE J2380 و GMW 3172 بحث کنید.

• شبیه‌سازی واقع‌بینانه جاده: نرم‌افزار کنترل پیشرفته سیستم می‌تواند پروفایل‌های ارتعاشی با وفاداری بالا تولید کند که داده‌های جاده‌ای واقعی را با دقت بازتولید می‌کند، از جمله همه چیز از بزرگراه‌های هموار تا زمین‌های ناهموار خارج از جاده.

• داده‌برداری جامع: به طور مداوم تمام داده‌های ارتعاش (شتاب، جابجایی، نیرو و غیره) را نظارت و ثبت می‌کند و بینش‌های دقیقی و داده‌های قابل حسابرسی را برای تجزیه و تحلیل و گزارش‌های انطباق ارائه می‌دهد.

• ساخت و ساز مستحکم و بادوام: ساخته شده با اجزای درجه صنعتی و یک آرمیچر تقویت شده که برای عملکرد مداوم و قابلیت اطمینان طولانی مدت در محیط‌های تست خودرویی سخت طراحی شده است.

• فیکسچر قابل تنظیم: تیم مهندسی ما فیکسچرهای مخصوص کاربرد را برای نصب ایمن قطعات مختلف خودرو طراحی و تولید می‌کند، انتقال استرس را بهینه می‌کند و یکپارچگی تست را تضمین می‌کند.

مشخصات لرزاننده

• نیروی سینوسی/تصادفی/ضربه نامی: 2000 کیلوگرم نیرو / 2000 کیلوگرم نیرو / 4000 کیلوگرم نیرو

• جرم آرمیچر: 30 کیلوگرم

• محدوده فرکانس: 5-2800 هرتز

• اندازه درج (استاندارد): M10

• حداکثر/جابجایی مداوم p-p: 100 میلی‌متر / 90 میلی‌متر

• نقاط اتصال بار (استاندارد): 25

• حداکثر سرعت: 1.8 متر بر ثانیه

• فرکانس طبیعی - محور رانش: <3 هرتز

• حداکثر شتاب سینوسی/تصادفی: 65g / 60g

• حداکثر پشتیبانی بار عمودی: 400 کیلوگرم

• قطر آرمیچر: 340 میلی‌متر

• میدان سرگردان در 152 میلی‌متر بالای میز: ≤1mT (10 گاوس)

• فرکانس رزونانس اساسی: 2400 هرتز (اسمی) ±5%

• ابعاد (طول x عرض x ارتفاع): 1160 میلی‌متر x 880 میلی‌متر x 1050 میلی‌متر

• لحظه واژگونی آرمیچر مجاز: 500 نیوتن متر

• وزن (بدون جعبه): 1700 کیلوگرم

کاربردها

• تاییدیه بسته و ماژول باتری EV: تست جامع دوام و ایمنی برای باتری‌های خودروهای الکتریکی تحت ارتعاش و ضربه جاده.

• اجزای موتور و پیشرانه: ارزیابی عملکرد و طول عمر بلوک‌های موتور، گیربکس‌ها و سیستم‌های اگزوز.

• واحدهای کنترل الکترونیکی (ECU) و سنسورها: اعتبار سنجی قابلیت اطمینان سیستم‌های اطلاعات سرگرمی، ماژول‌های ADAS و سایر قطعات الکترونیکی حیاتی خودرو در برابر تنش‌های دینامیکی شدید.

• قطعات شاسی و تعلیق: تست بازوهای تعلیق، اجزای ترمز و سیستم‌های فرمان برای مقاومت در شرایط مختلف جاده.

• انطباق با مقررات و اعتبار سنجی OEM: برآورده کردن استانداردهای بین‌المللی و OEM-specific سخت‌گیرانه برای قابلیت اطمینان و ایمنی قطعات خودرو.

• تحقیق و توسعه: تسریع توسعه فناوری‌های جدید خودرو با درک رفتار آنها در محیط‌های جاده‌ای واقع‌بینانه.

مزایا

• توسعه سریع و زمان ورود به بازار: با شبیه‌سازی سریع و دقیق سال‌ها ارتعاش جاده، می‌توانید چرخه توسعه خود را به طور قابل توجهی کاهش دهید و محصولات را سریع‌تر به بازار عرضه کنید.

• قابلیت اطمینان برتر محصول: تضمین می‌کند که قطعات شما به اندازه کافی محکم هستند تا در برابر سخت‌ترین شرایط مقاومت کنند، که منجر به خرابی‌های میدانی و ادعاهای گارانتی کمتر می‌شود.

• واقع‌گرایی بی‌نظیر تست: با شبیه‌سازی ارتعاشات واقعی جاده، ارزیابی بسیار دقیق و جامعی از عملکرد محصول ارائه می‌دهد.

• بهبود طراحی مقرون به صرفه: نقص‌ها را در مراحل اولیه طراحی شناسایی می‌کند، هزینه‌های مرتبط با تغییرات مرحله آخر یا فراخوان محصول را به حداقل می‌رساند.

آماده‌اید تا ایمنی و قابلیت اطمینان نهایی قطعات خودروی خود را تضمین کنید؟ امروز با کارشناسان ما تماس بگیرید تا در مورد نیازهای خود برای یک سیستم تست ارتعاش قطعات خودرو با میز ارتعاش با بار بالا بحث کنید.
