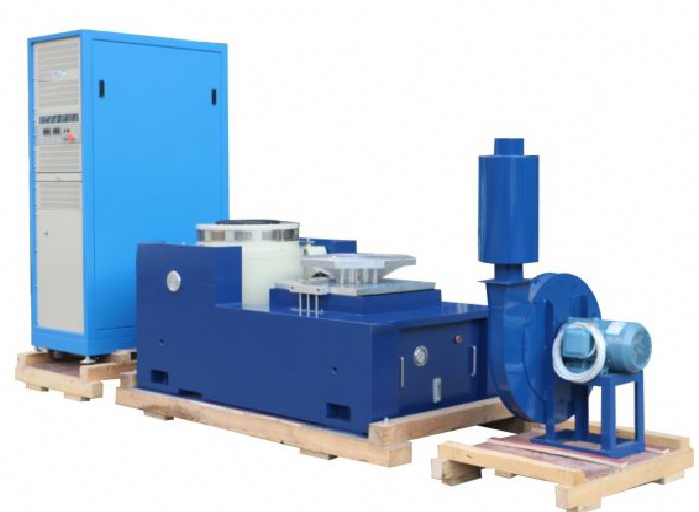

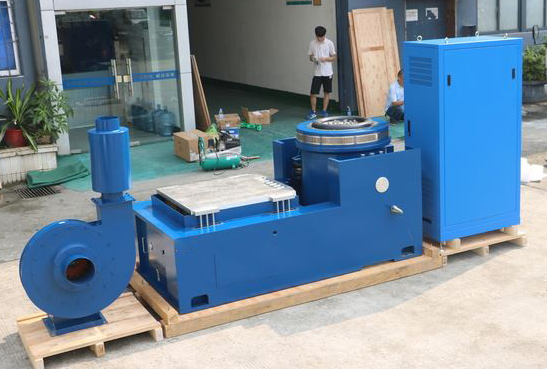

تست کننده ارتعاش سینوسی تصادفی 40kN با میز لغزنده 1500x1500mm

دستگاه تست ارتعاش سینوسی و تصادفی با میز لغزشی افقی برای اعتبارسنجی محصول

مادستگاه تست ارتعاش سینوسی و تصادفی با میز لغزشی افقی یکپارچهیک ابزار همه کاره و ضروری برای اعتبارسنجی محصول است. این سیستم یکپارچه به مهندسان این امکان را می دهد تا تست ارتعاش جامع را در سه محور انجام دهند: عمودی (محور Z) روی شیکر و افقی (محورهای X و Y) روی میز لغزشی. با شبیه سازی دقیق ارتعاشات و ضربه های پیچیده و چند جهته ای که محصولات در حین حمل و نقل و عملکرد با آن مواجه می شوند، سیستم ما برای شناسایی نقص های طراحی، اطمینان از دوام و تسریع روند اعتبارسنجی محصول شما ضروری است.

ویژگی های کلیدی

• قابلیت ارتعاش سه محوره:سیستم ما به شما امکان می دهد تست ها را در محورهای عمودی، افقی و طولی روی یک دستگاه واحد انجام دهید. این امر برای تکرار دقیق بارهای دینامیکی و تنش های دنیای واقعی که در میدان با آن مواجه می شوید، بسیار مهم است.

• تست ارتعاش دو حالته:این سیستم قادر به تولید هر دو نوع ارتعاش با دقت بالا است: سینوسی برای جستجوی رزونانس و تجزیه و تحلیل خستگی، و ارتعاشات پیچیده تصادفی برای شبیه سازی محیط های عملیاتی پهنای باند واقعی.

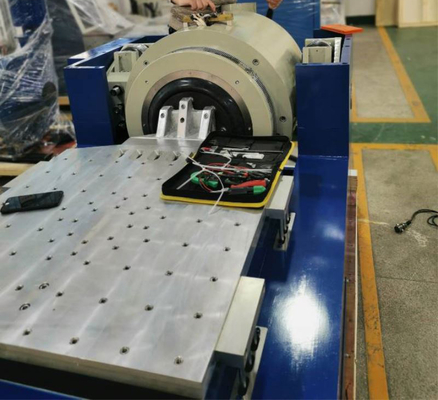

• میز لغزشی افقی یکپارچه:میز لغزشی محکم یک پلت فرم بزرگ و سفت و سخت برای تست افقی قطعات و مجموعه ها فراهم می کند. این میز به طور یکپارچه با شیکر ادغام می شود تا یک راه حل تست چند محوره قابل اعتماد ارائه دهد.

• شیکر الکترودینامیکی دقیق:شیکر ما از فناوری الکترودینامیکی پیشرفته برای تولید دقیق، تکرارپذیر و کنترل شده تمام شکل موج های ارتعاش استفاده می کند.

• جمع آوری داده های جامع:این سیستم به طور مداوم تمام داده های ارتعاش (شتاب، جابجایی، چگالی طیفی توان (PSD) و غیره) را نظارت و ثبت می کند و بینش های دقیقی و داده های قابل حسابرسی را برای تجزیه و تحلیل ارائه می دهد.

• تجهیزات همه کاره:میز لغزشی افقی و آرمیچر عمودی امکان نصب آسان و ایمن انواع مختلف اقلام آزمایشی، از قطعات کوچک گرفته تا مجموعه های بزرگ را فراهم می کند.

• رابط کاربر پسند:نرم افزار کنترل بصری، برنامه نویسی تست، نظارت در زمان واقعی و تولید گزارش را ساده می کند و استفاده از آن را برای مهندسان و تکنسین ها آسان می کند.

مشخصات فنی

• نیروی سینوسی/تصادفی/شوک نامی:4000 کیلوگرم نیرو / 4000 کیلوگرم نیرو / 8000 کیلوگرم نیرو

• جرم آرمیچر:35 کیلوگرم

• محدوده فرکانس:5–3000 هرتز

• اندازه درج (استاندارد):M10

• حداکثر/جابجایی پیوسته p-p:100 میلی متر / 90 میلی متر

• نقاط اتصال بار (استاندارد):17

• حداکثر سرعت:1.8 متر بر ثانیه

• فرکانس طبیعی - محور رانش: <3 هرتز

• حداکثر شتاب سینوسی/تصادفی:100g / 60g

• حداکثر پشتیبانی بار عمودی:500 کیلوگرم

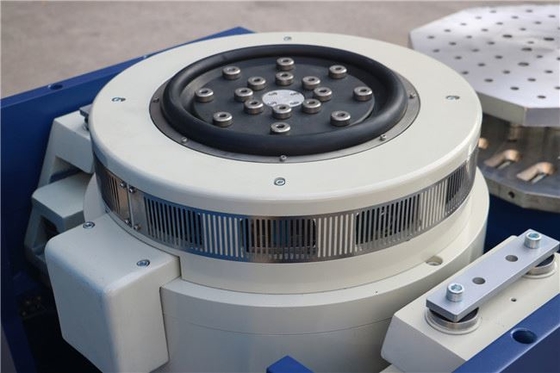

• قطر آرمیچر:440 میلی متر

• میدان سرگردان در 152 میلی متر بالای میز: ≤1mT (10 گاوس)

• فرکانس رزونانس بنیادی:2500 هرتز (اسمی) ±5%

• ابعاد (طول x عرض x ارتفاع):1270 میلی متر x 980 میلی متر x 1135 میلی متر

• لحظه واژگونی آرمیچر مجاز:500 نیوتن متر

• وزن (بدون بسته بندی):2500 کیلوگرم
