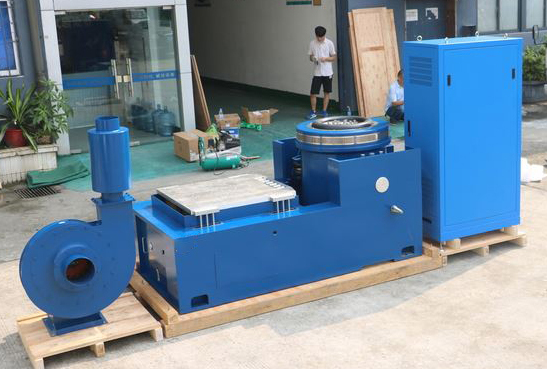

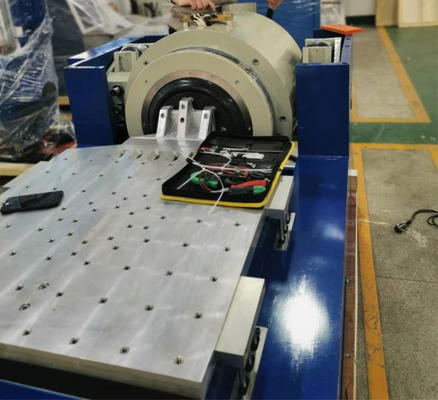

سیستم آزمایش ارتعاش الکترودینامیک 40kN با جابجایی 100mm

سیستم تست ارتعاش، تست ضربه 100g @ 11ms را برای مقاومت در برابر ضربه انجام می دهد

ماسیستم تست ارتعاش یک راه‌حل با عملکرد بالا است که به‌طور خاص برای تست ضربه دقیق طراحی شده است و قادر به تولید 100g @ 11ms ضربه‌های قدرتمند و دقیق است. این استاندارد صنعتی برای ارزیابی مقاومت یک محصول در برابر ضربه‌های ناگهانی و شدید، سقوط و شتاب است. با تکرار دقیق نیروهای شدید یک برخورد یا سقوط در دنیای واقعی، سیستم ما ابزاری ضروری برای تضمین یکپارچگی ساختاری محصولات شما، اطمینان از ایمنی و تأیید توانایی آنها برای زنده ماندن در سخت‌ترین محیط‌ها است.

ویژگی های کلیدی

• قابلیت ضربه با G بالا: طراحی شده برای ارائه یک ضربه قدرتمند از 100g @ 11ms. این شکل موج نیمه سینوسی با دقت کنترل شده برای ارزیابی عملکرد یک محصول تحت تأثیر ضربه شدید، همانطور که توسط استانداردهایی مانند MIL-STD-810H, Method 516.8 (Shock) مورد نیاز است، بسیار مهم است.

• لرزاننده الکترودینامیکی دقیق: لرزاننده ما از فناوری الکترودینامیکی پیشرفته برای تولید دقیق، تکرارپذیر و کنترل شده ضربه‌های با G بالا استفاده می‌کند. این برای اعتبارسنجی قابل اعتماد محصول و برای برآورده کردن استانداردهای نظارتی سختگیرانه ضروری است.

• تست همه کاره: قادر به انجام طیف گسترده‌ای از تست‌های ضربه علاوه بر پالس 100g، از جمله شکل موج‌های نیمه سینوسی، دندان اره‌ای اوج ترمینال و ذوزنقه‌ای.

• جمع‌آوری داده‌های جامع: این سیستم به طور مداوم تمام پارامترهای تست بحرانی (شتاب، جابجایی، نیرو و غیره) را نظارت و ثبت می‌کند و داده‌های دقیقی را برای تجزیه و تحلیل، شناسایی علت اصلی و گزارش‌های انطباق ارائه می‌دهد.

• ساخت و ساز محکم و بادوام: ساخته شده با اجزای درجه صنعتی و یک آرمیچر تقویت شده که برای مقاومت در برابر نیروهای عظیم تست ضربه مکرر طراحی شده است، و از قابلیت اطمینان طولانی مدت و حداقل تعمیر و نگهداری اطمینان حاصل می‌کند.

• رابط کاربر پسند: نرم‌افزار کنترل بصری، برنامه‌ریزی تست، نظارت بی‌درنگ و تولید گزارش را ساده می‌کند و انجام تست‌های پیچیده را برای مهندسان و تکنسین‌ها آسان می‌کند.

• فیکسچر قابل تنظیم: تیم مهندسی ما فیکسچرهای مخصوص کاربرد را برای نصب ایمن محصولات متنوع، بهینه‌سازی انتقال ضربه و اطمینان از یکپارچگی تست طراحی و تولید می‌کند.

مشخصات فنی

• نیروی سینوسی/تصادفی/ضربه نامی: 4000 کیلوگرم نیرو / 4000 کیلوگرم نیرو / 8000 کیلوگرم نیرو

• جرم آرمیچر: 35 کیلوگرم

• محدوده فرکانس: 5–3000 هرتز

• اندازه درج (استاندارد): M10

• حداکثر/جابجایی پیوسته p-p: 100 میلی‌متر / 90 میلی‌متر

• نقاط اتصال بار (استاندارد): 17

• حداکثر سرعت: 1.8 متر بر ثانیه

• فرکانس طبیعی - محور رانش: <3 هرتز

• حداکثر شتاب سینوسی/تصادفی: 100g / 60g

• حداکثر پشتیبانی بار عمودی: 500 کیلوگرم

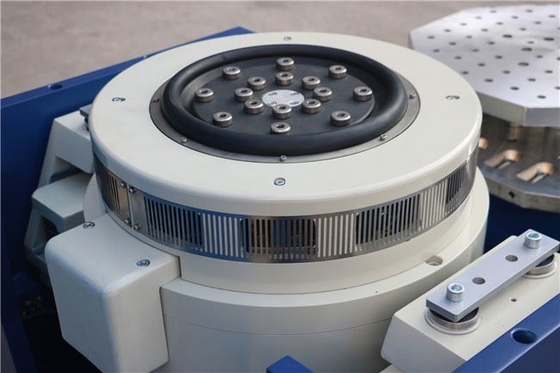

• قطر آرمیچر: 440 میلی‌متر

• میدان سرگردان در 152 میلی‌متر بالای میز: ≤1mT (10 گاوس)

• فرکانس رزونانس بنیادی: 2500 هرتز (اسمی) ±5%

• ابعاد (طول x عرض x ارتفاع): 1270 میلی‌متر x 980 میلی‌متر x 1135 میلی‌متر

• گشتاور واژگونی آرمیچر مجاز: 500 نیوتن متر

• وزن (بدون جعبه): 2500 کیلوگرم
